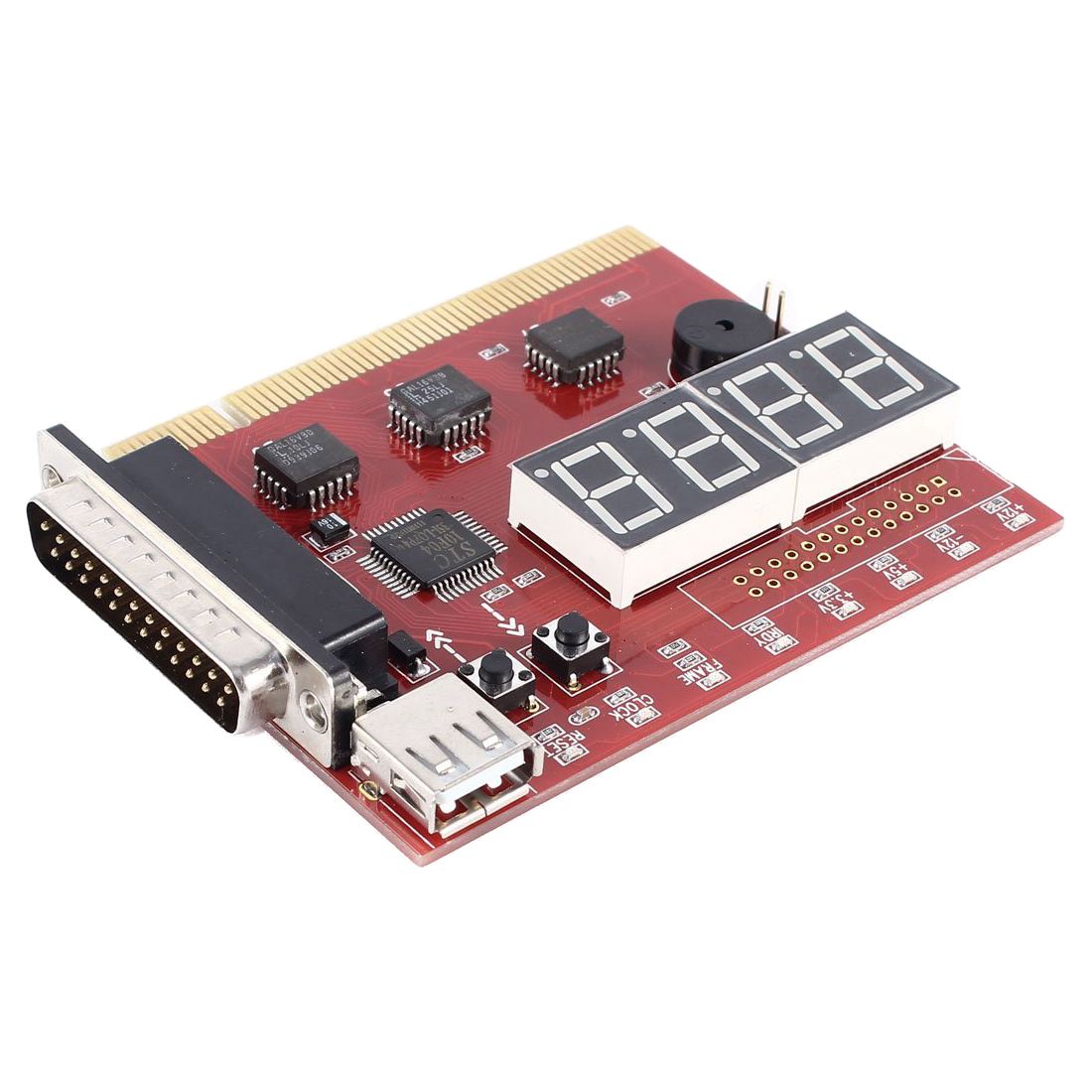

Karta diagnostyczna P.O.S.T. PCI / LPT jest urządzeniem
kontrolującym prawidłową pracę komputera PC i
lokalizującym ewentualne uszkodzenia.
Po załączeniu lub resecie każdy komputer przeprowadza serię testów (
P.O.S.T. - Power On Self Test) poprawności działania najważniejszych jego modułów.
Mechanizm POST działa w ten sposób, iż
BIOS komputera przed sprawdzeniem danego modułu wpisuje jego numer do pamięci pod adres
80h portu I/O - po prawidłowym przetestowaniu modułu testowane jest kolejne urządzenie - natomiast w przypadku błędu - system zawiesza pracę.
Zadaniem karty POST jest przechwycenie oraz wyświetlenie numeru wadliwie działającego modułu na
wyświetlaczu LED w postaci
4 cyfrowej liczby hexadecymalnej (szesnastkowej).
Wartość kodu POST można wtedy sprawdzić w tabeli kodów POST dla danej wersji i producenta BIOS'u (widoczne przy starcie systemu lub na naklejce na BIOS'ie
Award,
AMI,
Phoenix) i tym samym dowiedzieć się który moduł systemu pracuje nieprawidłowo.
Ponadto karta POST posiada
diody LED monitorujące napięcia zasilające komputer:
+12V, -12V, +5V i +3,3V oraz diody:
RESET, CLOCK, FRAME i IRDY dające dodatkowe informacje.
Karta została również wyposażona w
gniazdo USB konieczne do zasilania (kabel w komplecie) w trybie LPT.
Karta POST PCI / LPT jest kartą
uniwersalną - przeznaczoną do diagnostyki zarówno nowych jak i starszych płyt głównych komputerów PC oraz laptopów.
Zastosowanie
wyświetlacza 4-cyfrowego pozwala na bardziej dokładne wskazanie usterki w porównaniu do standardowych modeli 2-cyfrowych.
Jedynym warunkiem możliwości stosowania tej karty jest posiadanie przynajmniej
jednej szyny PCI lub złącza LPT na płycie głównej i BIOS zapisujący numery urządzeń pod port 80h pamięci (99% BIOS'ów)
Kartę tą gorąco polecamy zarówno
profesjonalnym serwisom komputerowym, jak i
amatorom składania i naprawy komputerów PC.
Do karty
dołączona jest książeczka z kodami P.O.S.T. (w jęz. angielskim) oraz
kabel USB do zasilenia karty (konieczny dla diagnozowanie poprzez złącze LPT).
Kody błędów P.O.S.T. i instrukcja w języku polskim dostępne poniżej.
