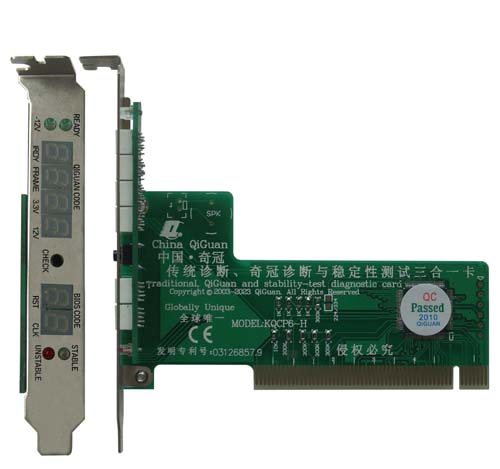

Karta diagnostyczna P.O.S.T. PCI jest urządzeniem
kontrolującym prawidłową pracę komputera PC i
lokalizującym ewentualne uszkodzenia.
Po załączeniu lub resecie każdy komputer przeprowadza serię testów (
P.O.S.T. - Power On Self Test) poprawności działania najważniejszych jego modułów.
Mechanizm POST działa w ten sposób, iż
BIOS komputera przed sprawdzeniem danego modułu wpisuje jego numer do pamięci pod adres
80h portu I/O (karta dodatkowo obsługuje
porty 84h i
300h stosowane przez niektórych producentów) - po prawidłowym przetestowaniu modułu testowane jest kolejne urządzenie - natomiast w przypadku błędu - system zawiesza pracę.
Zadaniem karty POST jest przechwycenie oraz wyświetlenie numeru wadliwie działającego modułu na
wyświetlaczu LED w postaci
4 cyfrowej liczby hexadecymalnej (szesnastkowej).
Wartość kodu POST można wtedy sprawdzić w tabeli kodów POST dla danej wersji i producenta BIOS'u (widoczne przy starcie systemu lub na naklejce na BIOS'ie
Award,
AMI,
Phoenix) i tym samym dowiedzieć się który moduł systemu pracuje nieprawidłowo.
Ponadto karta POST posiada
diody LED monitorujące napięcia zasilające komputer:
+12V, -12V i +3,3V oraz
dodatkowy wyświetlacz 2-cyfrowy i diody wskazujące funkcje:
Stable, Unstable, Ready, Clock, RESET, FRAME , IRDY, BIOS, CODE i dodatkowe informacje.
Karta POST PCI jest kartą
uniwersalną - może być używana zarówno ze
starszymi komputerami jak i
nowszymi.
Karta jest przeznaczona do umieszczenia na stałe w obudowach komputerów (np. serwery itp.) gdzie istnieje stała konieczność monitorowania stabilności komputera.
Wyświetlacze umieszczone są na tzw. śledziu - co daje podgląd bez otwierania obudowy komputera.
Zastosowanie
wyświetlacza 6-cyfrowego pozwala na bardziej dokładne wskazanie usterki w porównaniu do standardowych modeli 2-cyfrowych.
Jedynym warunkiem możliwości stosowania tej karty jest posiadanie przynajmniej
jednej szyny PCI na płycie głównej i BIOS zapisujący numery urządzeń pod port 80h, 84h lub 300h pamięci (99% BIOS'ów)
Kartę tą gorąco polecamy zarówno
profesjonalnym serwisom komputerowym, jak i
amatorom składania i naprawy komputerów PC a także stanowiskom serwerowym w celu stałego monitorowania stabilności pracy.
Do karty
dołączona jest książeczka z kodami P.O.S.T. (w jęz. angielskim)
.
