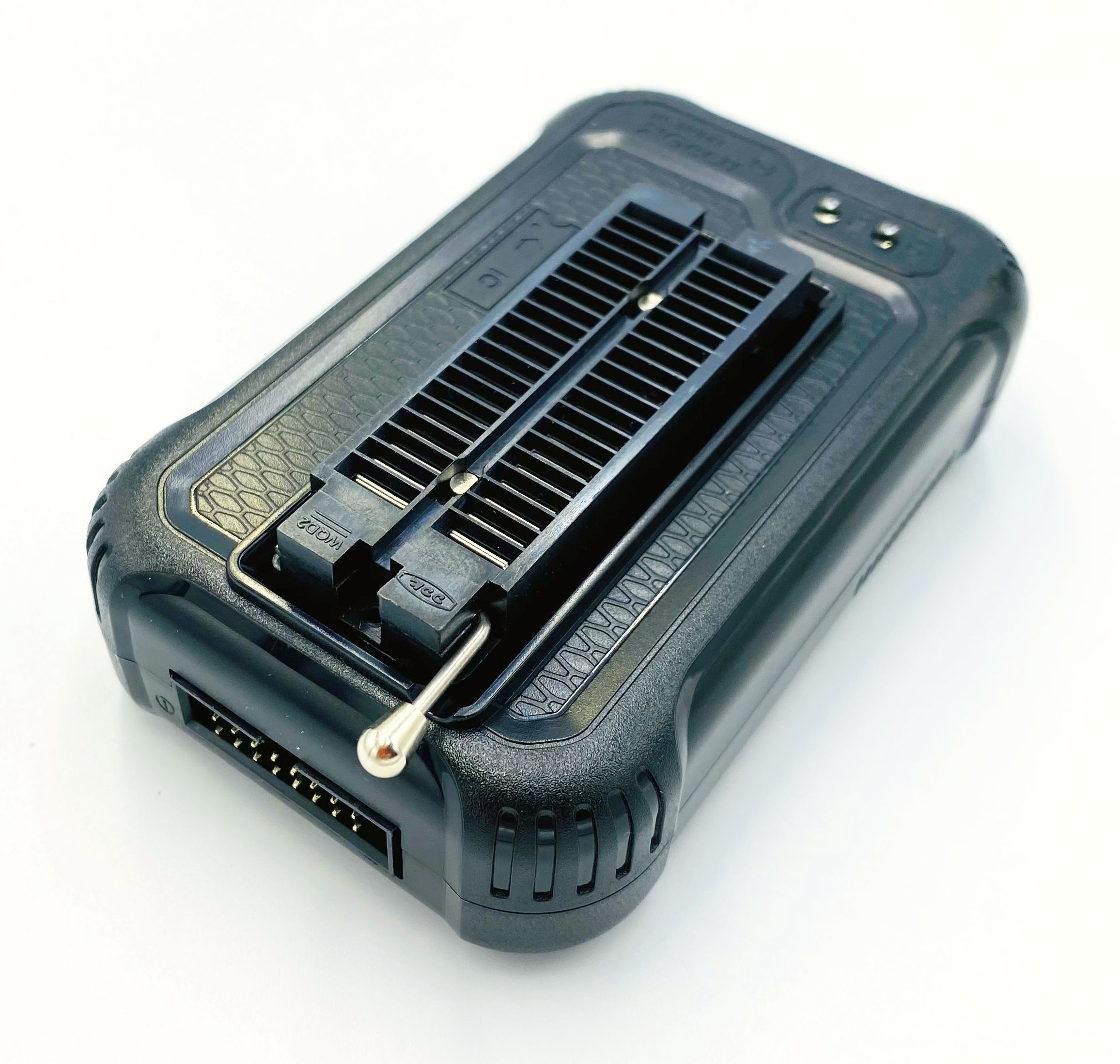

Uniwersalny Programator USB XGecu T48- uP/EPROM/Flash/EEPROM/NAND/eMMC ICSP (TL866 3-gen)
Dostępność: w trakcie dostawy
Dostępna ilość:

XGecu T48 - To uniwersalny, bardzo szybki mikroprocesorowy programator mikrokontrolerów, pamięci EPROM, EEPROM i Flash (zarówno typu NOR jak i NAND) oraz matryc logicznych PAL/GAL. Dodatkowo programator pozwala na testowanie pamięci SRAM i układów logicznych TTL/CMOS.

Jest to najnowszy produkt z rodziny XGecu. Szybsza i berdziej rozbudowana wersja popularnego i bardzo udanego modelu XGecu TL866II Plus i zarazem nieco okrojona i tańsza wersja zaawansowanego modelu XGecu  T56. Producent określa go jako TL866 3-generacji.

Model T48 zyskał nową solidniejszą czarną obudowę jak w modelu T56 lecz zmniejszoną. Wyposażono go również w 40-pin profesjonalną, wymienną podstawkę ZIF, której uzupełnieniem jest 16-pinowy port ISP.
Łącznie zatem programator posiada 56 dedykowanych kanałów wejsc/wyjść IO jak również 56-kanałową wysoko-napięciową szybką ich izolację.

Do obsługi układów do 40-pin programator używa adapterów uniwersalnych (1:1).
Dla układów o większej liczbie wyprowadzeń dostępne są do niego dedykowane adaptery:

- ADP_S44-EX-1 - dla pamięci NOR Flash w obudowach SOP44
- ADP_F48-EX-1 - dla pamięci NOR Flash w obudowach TSOP32 , TSOP40 lub TSOP48
- ADP_BGA48-E001 - dla pamięci NOR Flash w obudowach BGA48
ADP_F56_EX-A-B-C - zestaw adapterów z podstawką TSOP56 ZIF do programowania pamięci NOR Flash (typu 29xxx lub 28F320/640/128/256 lub 28F128/256/512/00A-P) w obudowach TSOP56
- ADP_BGA64_EX-A-B-C - - zestaw adapterów z uniwersalną podstawką BGA64 ZIF do programowania pamięci NOR Flash (typu 29xxx lub 28F320/640/128/256 lub 28F128/256/512/00A-P) w obudowach BGA64
- ADP_F48-EX-2 - dla pamięci NAND Flash w obudowach TSOP48
ADP_BGA63_E001 - dla pamięci NAND Flash w obudowach BGA63
- EMMC_ISP - do programowania pamięci NAND EMMC w układzie (In System Programming)
- ADAPTER-SD -do programowania pamięci NAND EMMC w standardzie TF/SD Card , w adapterach eMMC -> SD lub w standardzie SD NAND (DFN8/WSON8)
- EMMC_BGA153/169 - adapter z podstawką ZIF do programowania pamięci NAND EMMC w obudowach: BGA153  i BGA169
- EMMC_BGA100/153/162/169/221 - zestaw adapterów z uniwesalną podstawką ZIF do programowania pamięci NAND EMMC w obudowach: BGA100 , BGA153 , BGA162 , BGA169 i BGA221
- ADP_D42_EX-A - adapter z podstawką standardową PDIP42 i PLCC44 do programowania 8/16-bit pamięci EPROM (27C400/800/160/322) w obudowach: PDIP40/42 lub PLCC44
- ADP_D42_EX-A ZIF - adapter z podstawką ZIF PDIP48 i PLCC44 do programowania 8/16-bit pamięci EPROM (27C400/800/160/322) w obudowach: PDIP40/42 lub PLCC44
- ADP_P44_EX-1 - adapter z podstawką ZIF PLCC44 do programowania mikrokontrolerów (np. 87C5x / 89C5x / PIC16F87x), pamięci EPROM (np. 27C1024/2048/4096 ) i pamięći Flash (np. 29F102) w obudowach PLCC44



Programator obsługiwany jest przez tą samą, sprawdzoną aplikację co model TL866II Plus i T56 (od wersji v.12.01 w górę)


Najważniejsze cechy:

- liczba obsługiwanych układów: 32000+ (TL866II Plus: 18000+ / T56: 35000+)
- port USB: USB 2.0 HS 480MHz (TL866II Plus: USB 1.1 FS 12MHz / T56: USB 2.0 HS 480MHz)
- napędzany przez 32-bit MCU 120MHz  (TL866II Plus: 16-bit MCU 32MHz / T56: 32-bit MCU 200MHz+FPGA)
- PCB: 4-warstwowa   (TL866II Plus: 2-warstwowa / T56: 4-warstwowa)
- Podstawka ZIF: Wysokiej jakości przemysłowa 40-pin'owa podstawka ZIF   (TL866II Plus: Standardowa 40-pin'owa podstawka ZIF / T56: Wysokiej jakości przemysłowa 48-pin'owa podstawka ZIF)
- Kanały I/O: 16-kanałowy port ISP   (TL866II Plus: brak dedykowanego portu ISP / T56: 16-kanałowy w pełni sterowalny port ISP)
- Łączna liczba kanałów: 56 kanałów z szybką izolacją wysoko-napięciową   (TL866II Plus: 40 kanałów z izolacją rezystancyjno-diodową / T56: 56 kanałów z szybką izolacją wysoko-napięciową)
- Obsługa równoległych pamięci NAND: max. pojemość 256Gb / max. prędkość: 6 Mbytes/s / Obudowy: TSOP48 i BGA63 / Brak wsparcia dla one-NAND   (TL866II Plus: max. pojemość 8Gb / max. prędkość: 0,8 Mbytes/s / Obudowy: TSOP48 / Brak wsparcia dla one-NAND / T56: max. pojemość 256Gb / max. prędkość: 10 Mbytes/s / Obudowy: TSOP48 i BGA63 / Wsparcie dla one-NAND)
- Obsługa szeregowych pamięci NAND: pełne wsparcie / max. prędkość: 3,2 Mbytes/s / max. taktowanie: 30MHz / Obsługa trybu SPI   (TL866II Plus: brak obsługi / T56: pełne wsparcie / max. prędkość: 10 Mbytes/s / max. taktowanie: 50MHz / Obsługa trybu SPI i trybu X4 Quad )
- Obsługa pamięci EMMC: obudowy BGA 153/162/169/100/221 / obsługa trybu 4bit i 1bit/ max. prędkość: 17MB/s / max. pojemność: 256GB / Dla BGA: ekonomiczny adapter 5w1, dla ISP: tryb 4b/1b   (TL866II Plus: brak obsługi / T56: obudowy BGA 153/162/169/100/221 / obsługa trybu 8bit, 4bit i 1bit/ max. prędkość:40MB/s / max. pojemność: 256GB / Dla BGA osobne adaptery, dla ISP: tryb 4b/1b )
- Obsługa równoległych pamięci NOR: obudowy: TSOP48, BGA48, SOP44, PLCC44 (TSOP56, BGA64, DIP42 - zostaną dodane w przyszłości)  (TL866II Plus: TSOP48, SOP44, SSOP56 / T56: obudowy TSOP48, TSOP56, BGA48, BGA63, BGA64, SOP44, PLCC44, DIP42, SSOP56 )
- Obsługa szeregowych pamięci NOR: max. pojemność: wszystkie / max. prędkość: 3,2 MBytes/S / max. taktowanie: 30MHz  (TL866II Plus: max. pojemność: <512Mb (64MB) / max. prędkość: 0,8 MBytes/S / max. taktowanie: 8MHz  / T56: max. pojemność: wszystkie / max. prędkość: 5 MBytes/S / max. taktowanie: 50MHz  )
- Zakres napięć Vpp: 9-25V regulowane 64-poziomami    (TL866II Plus: 9-18V regulowane 32-poziomami i / T56: 9-25V regulowane 64-poziomami  )
- Zakres napięć Vcc: 1,8-6,5V regulowane 64-poziomami    (TL866II Plus: 1,8-6,5V regulowane 32-poziomami i / T56: 1,2-6,5V regulowane 64-poziomami  )
- Zakres napięć I/O: 1,8-3,6V regulowane 16-poziomami    (TL866II Plus: 3,3V - brak regulacjii / T56: 1,2-3,6V regulowane liniowo  )
- Wymiary: 10x6,5x2,8 cm (prawie identyczne jak TL866II)  (TL866II Plus: 10x6x2,5 cm / T56: 12,9x8,5x9 cm  )



Oprogramowanie programatora XgPRO pracuje pod kontrolą systemów Windows (Win 2000 / Win XP / Win 2003 / Win2008 / Win Vista / Win7 / Win8 / Win10 32bit i 64 bit ) i obsługuje również język polski.
posiada intuicyjny interface użytkownika i umożliwia automatyczną konfigurację napięcia zasilania - zatem nie trzeba niczego ustawiać ręcznie, przy czym istnieje możliwość ręcznego podniesienia/obniżenia napięć Vcc i Vpp dla pamięci EPROM (zachęcamy do pobrania oprogramowania poniżej i uruchomienia go w trybie demo, bez programatora)



Programator łączy się z komputerem PC poprzez port USB załączonym przewodem USB A/B. i nie wymaga do pracy dodatkowego zasilacza.


W zestawie znajduje się:
- Programator USB XGecu T48
- Przewód USB A/B do podłączenia z komputerem/zasilaczem USB



Urządzenie polecamy zarówno profesjonalnym serwisom jak i amatorom programowania głównie w dziedzinie programowania BIOS'ów płyt głównych, kart graficznych i urządzeń peryferyjnych komputerów PC (pamięci Flash równoległe i szeregowe) a także sprzętu RTV/Sat oraz elektroniki samochodowej (Serial EEPROM/SPI Flash, pamięci równoległe Flash, EPROM i EEPROM a także mikrokontrolery PIC,AVR i in.).
Należy również zwrócić uwagę na bardzo kompaktowe wymiary urządzenia: 100x60x35mm co niewątpliwie docenią serwisanci wykonujący usługi w terenie.

Ten model polecamy jako lepszą alternatywę dla popularnego i sprawdzonego programatora TL866 za niewiele wyższą cenę osobom, które nie potrzebujątak szybkiego i rozbudowanego programatora jak dużo droższy model T56


Opisy i pomoc dla tego produktu >>
Sterowniki i program do obsługi programatora >>

Cena
389,00 zł
Powiadomienie o dostępności
E-mail:
Przepisz kod:
weryfikator
Galeria
Inni klienci kupujący ten produkt zakupili również

Adapter umożliwiający używanie układu eMMC do interfejsu SD (w programie może być wybrany dowolny adapter BGA pasujący do trybu 1-bit lub 4-bit, maksymalna szybkość 17MB/s), odczytywanie i zapisywanie kart SD, odczytywanie i zapisywanie kart TF oraz odczytywanie i zapisywanie układów SD NAND (standard przemysłowy) w obudowach QFN8/WSON8/LGA8/DFN8 o wymiarach 8x6mm dedykowany wyłącznie dla programatora XGecu T48.

Adapter dla  pamięci eMMC NAND Flash w obudowach SMD typu BGA153 i  BGA169  dedykowany wyłącznie dla programatora XGecu T48.  Adapter przeznaczony dla obudów BGA o rozmiarach: 11,5x13 i 12x16 (ew. innych po dołożeniu dodatkowych ramek pozycjonujących). Oznaczenie XGecu: EMMC_BGA153/169
Am29F400BB z adapterem DIL42 -pamięć flash, równoległa o organizacji 8/16-bit i pojemności 4 megabit (512K x 8bit / 256K x 16bit) 90ns - produkcji AMD z adapterem TSOP48-->DIL42. Może być także użyta jako bezpośredni zamiennik pamięci eprom 27C400 / 27C4100.
Adapter dla pamięci Flash (typu NOR) w obudowach SMD typu TSOP48 i TSOP40 dedykowany wyłącznie dla programatora XGecu T48. Adapter przeznaczony dla rodziny obudów TSOP o długości 20mm z rastrem (odległość między sąsiednimi wyprowadzeniami układu) =0,5mm. Obsługuje układy o wymiarach 10x20mm i 12x20mm - układ w obudowie TSOP48 umieszczamy normalnie w podstawce natomiast pamięci o mniejszej (40) liczbie wyprowadzeń w górnej części podstawkii ZIF TSOP48 adaptera. Rozwiązanie takie eliminuje konieczność posiadania wielu osobnych adapterów. Wymienna podstawka ZIF (umieszczona w gnieździe umożliwiającym jej łatwą wymianę). Oznaczenie XGecu: ADP_F48-EX-1
Adapter dla pamięci EPROM typu 27C(V)800/160/322 i 27C8100/1610 w obudowach PDIP42 lub PLCC44 dedykowany wyłącznie dla programatora XGecu T48. Wersja ze standardową podstawką dla układów PDIP42.  Oznaczenie XGecu: ADP_D42_EX-A
