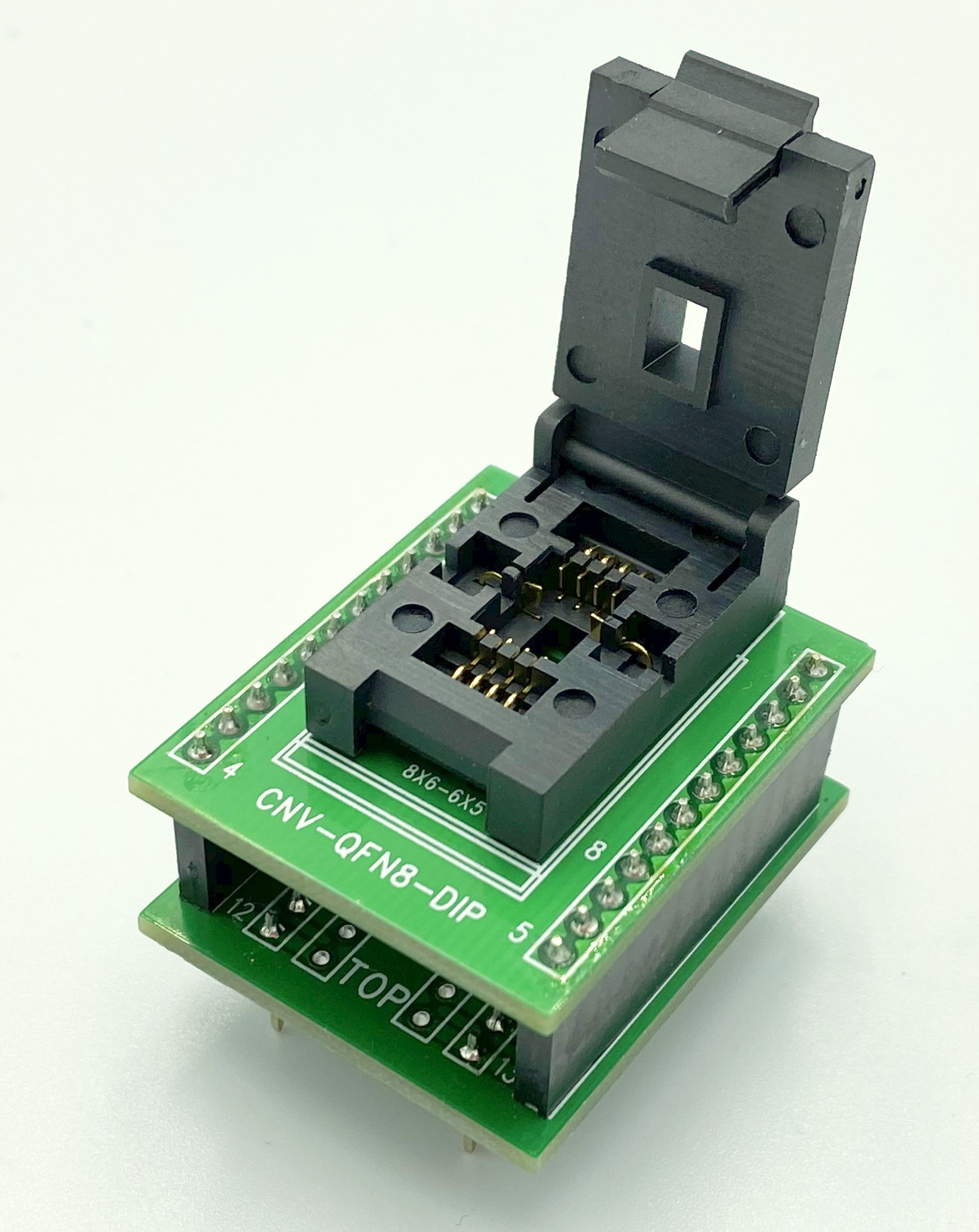

Adapter QFN8 / MLP8 / MLF8 / DFN8 / WSON8 (SMD)-->PDIP ZIF R=1,27mm 6x8mm PROMOCJA
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR
Adapter QFN8 / MLP8 / MLF8 / WSON8 (SMD) na DIL 8 z podstawką Clamshell ZIF - adapter dla pamięci serial Flash (np. MX25L25635FZ2I), pamięci serial NAND (np. W25N01GVZEIG) mikrokontrolerów oraz innych układów w odbudowach 8-pin'owych QFN / MLP / MLF / WSON (SMD) z rastrem R=1,27mm o wymiarach 6x8 mm pozwalający na programowanie i używanie ich w podstawkach PDIP (DIL) programatorów i  innych urządzeń (np. prototypowych płytkach stykowych) bez konieczności lutowania układów na czas programowania.


Polecany szczególnie do programowania zarówno nowych jak i zdemontowanych układów.
Szczególnie przydatny w serwisach komputerowych, GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia QFN8 / MLP8 / MLF8 / WSON8 6x8-->DIL8(24) 600mils
- Rozstaw między pinami (raster):   1,27mm (50mils)
- Wymiary układu:   6x8x0,8 mm
- Piny PDIP typu  goldpin -  do zastosowania w podstawkach typu ZIF.

Adapter dla większej stabilności został wyposażony w 24-piny, lecz tylko 8 dolnych wykorzystanych jest do połączenia z układem QFN/WSON8 (1:1). Dlatego typowo najlepiej nadaje się dla programatorów, w których układy lub adaptery umieszcza się od dołu (większość profesjonalnych programatorów) np. XGecu T56, iFix RT809h, Xeltek Superpro 610P, TNM5000 i in.

możliwe jest jednak stosowanie w/w adaptera również dla programatorów, w których układy lub adaptery umieszcza się od góry np. XGecu T48 czy TL866x.

Należy wówczas górną część adaptera (adapter jest rozłączny) przesunąć względem dolnej, tak aby 8 dolnych pin'ów części górnej nachodziło na górną część gniazda części dolnej (jak na poniższym zdjęciu)

lub adapter umieścić obrócony o 180 stopni w górnej części podstawki ZIF programatora i jednocześnie obrócić układ QFN8 w podstawce adaptera o 180 stopni (GND radiatora nie jest połączone z GND wyprowadzenia układu)

Cena
Ilość
299,00 zł
279,00 zł
