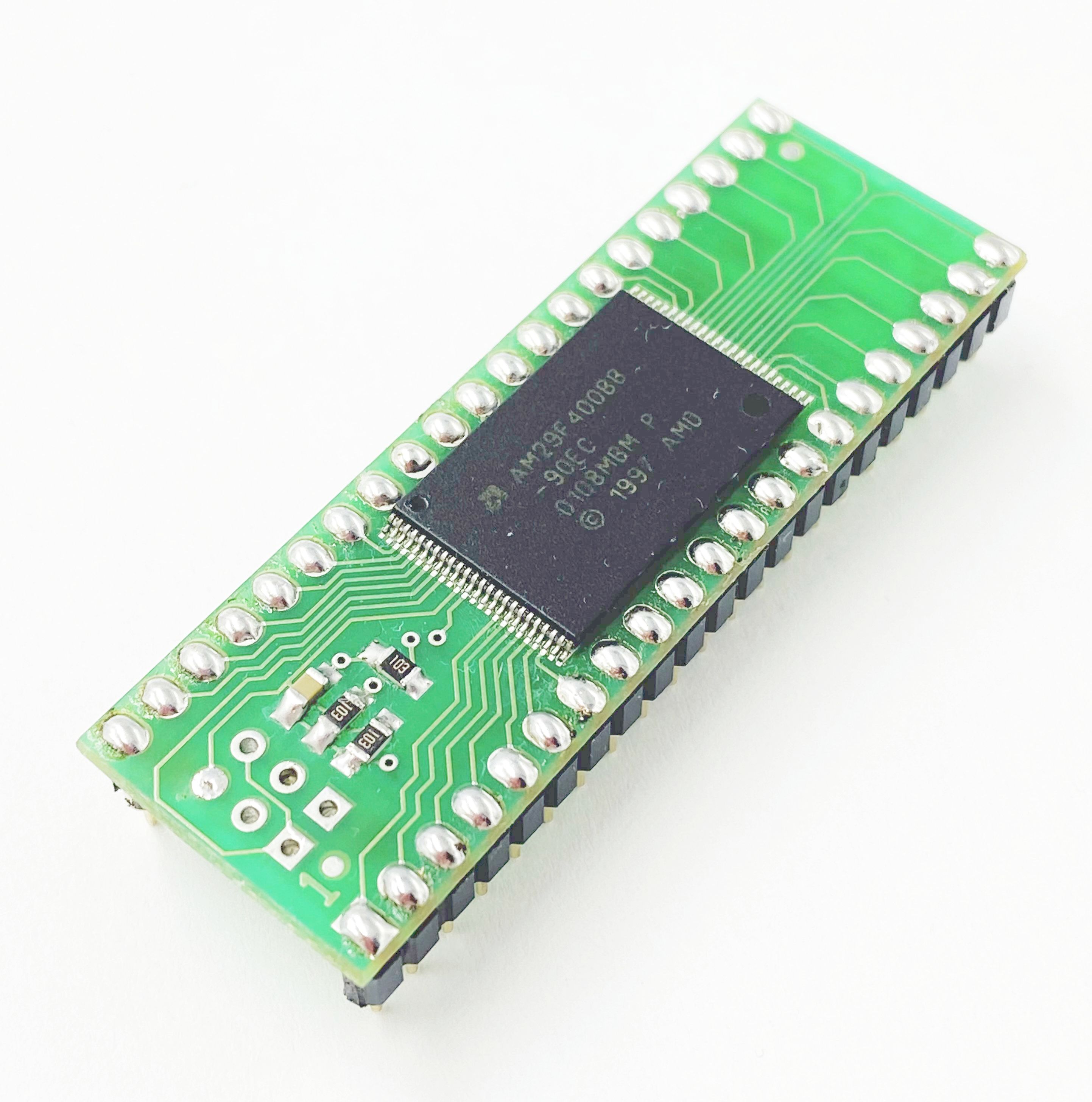

Pamięć FLASH 29F400 (AMD) z adapterem DIL42 ( z możliwością emulacji eprom'a 27C400/27C4100)
Dostępna ilość:
Producent: ELIPTOR

Am29F400BB-90EC z adapterem DIL42  -pamięć flash, równoległa o organizacji 8/16-bit i pojemności 4 megabit (512K x 8bit / 256K x 16bit)  90ns - produkcji  z adapterem TSOP48-->DIL42.

Może być także użyta jako bezpośredni zamiennik pamięci eprom 27C400 / 27C4100 (tryb odczytu) a przy odpowiednim zaprogramowaniu również mniejszych (np. 27C200 / 27C2100) - przy czym nie wymaga ona kasowania promieniami UV
Stosowana jako zamiennik układów typu PROM / EPROM występujących np. w tunerach satelitarnych czy Amiga Kickstart

Wymiary pamięci z adapterem są zbliżone z obudową DIL42 pamięci Eprom.

Programowalna np.:
- programatorem Universal Flash Programmer (6.0x) z adapterem 8/16-bit Flash Board 29F800/160 DIL42 (v.2) lub adapterem 8/16-bit Flash Board 29F800 DIL42
- programatorami typu Willem z adapterem 8/16bit Flash 29Fx00 DIL42
- progtamatorami MiniPro/XGecu (TL866CS/A lub TL866II Plus) z adapterem 29F400/800 PDIP42 (poprzez adapter rozszerzający SN001-1)

a także większością programatorów uniwersalnych z podstawką 48-pin i obsługą pamięci 29F400 w obudowie SOP44 (poprzez standardowy adapter SOP44-PDIP44 1:1). Wówczas wybieramy w programie układ w obudowie SOP44.
Ze względu na ograniczenie ilości wyprowadzeń (PDIP 42-pin) w stosunku do wyprowadzeń pamięci (SOP 44-pin/TSOP 48-pin) sygnał RESET nie jest wyprowadzony na złącze PDIP42 lecz uzyskany poprzez podłączenie lini RESET do Vcc poprzez rezystor.
Dlatego też niektóre programatory z kontrolą poprawności styków będą pokazywały brak kontaktu z pin'em 1 i 44 podstawki SOP44. W niektórych wypadkach wystarczy wyłączyć tą funkcję na czas pracy z powyższą pamięcią lub zignorować tą informację w innych podłączyć osobno linię reset)  i tak np.:
- programator XGecu TL866 II Plus - programator będzie wskazywał brak kontaktu na pinie 2 podstawki ZIF40 (pinie 44 obudowy SOP44), po wybraniu "Kontynuuj" układ jest odczytywany, kasowany i programowany poprawnie). Można też odznaczyć funkcję "Test pinów" w okienku opcji programowania i wówczas komunikat nie będzie sie pojawiał.
- programator iFix RT809h (programator będzie wskazywał brak kontaktu na pinie 4 i 46 podstawki ZIF48, po wybraniu "Ignore" układ jest odczytywany, kasowany i programowany poprawnie. Można też odznaczyć funkcję "Open the PINs contact test" " w Setting-> Programming Setup Options i wówczas komunikat nie będzie sie pojawiał.
- programator Xeltek SuperPro 610P (tu podobie programator zakomunikuje "An unmatched device (42 pins) inserted!" -  po wybraniu "Ignoruj" układ jest odczytywany, kasowany i programowany poprawnie). Można też odznaczyć funkcję "Insertion test" " w Option-> Operation Option i wówczas komunikat nie będzie sie pojawiał.
Wyprowadzenia zgodne z DIL40/42.  (PDIP)

- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

Opisy i pomoc dla tego produktu >>

Opcjonalna usługa programowania zakupionych układów przesłanym plikiem:
Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
29,00 zł
5-9
:
28,00 zł
10-49
:
27,00 zł
50-99
:
26,50 zł
100-
:
26,00 zł
