Uniwersalny Programator USB RT-809H - uP/EPROM/Flash/EEPROM/NAND/eMMC/EC ISP PROMOCJA
Dostępność: w trakcie dostawy
Dostępna ilość:
Producent: iFix

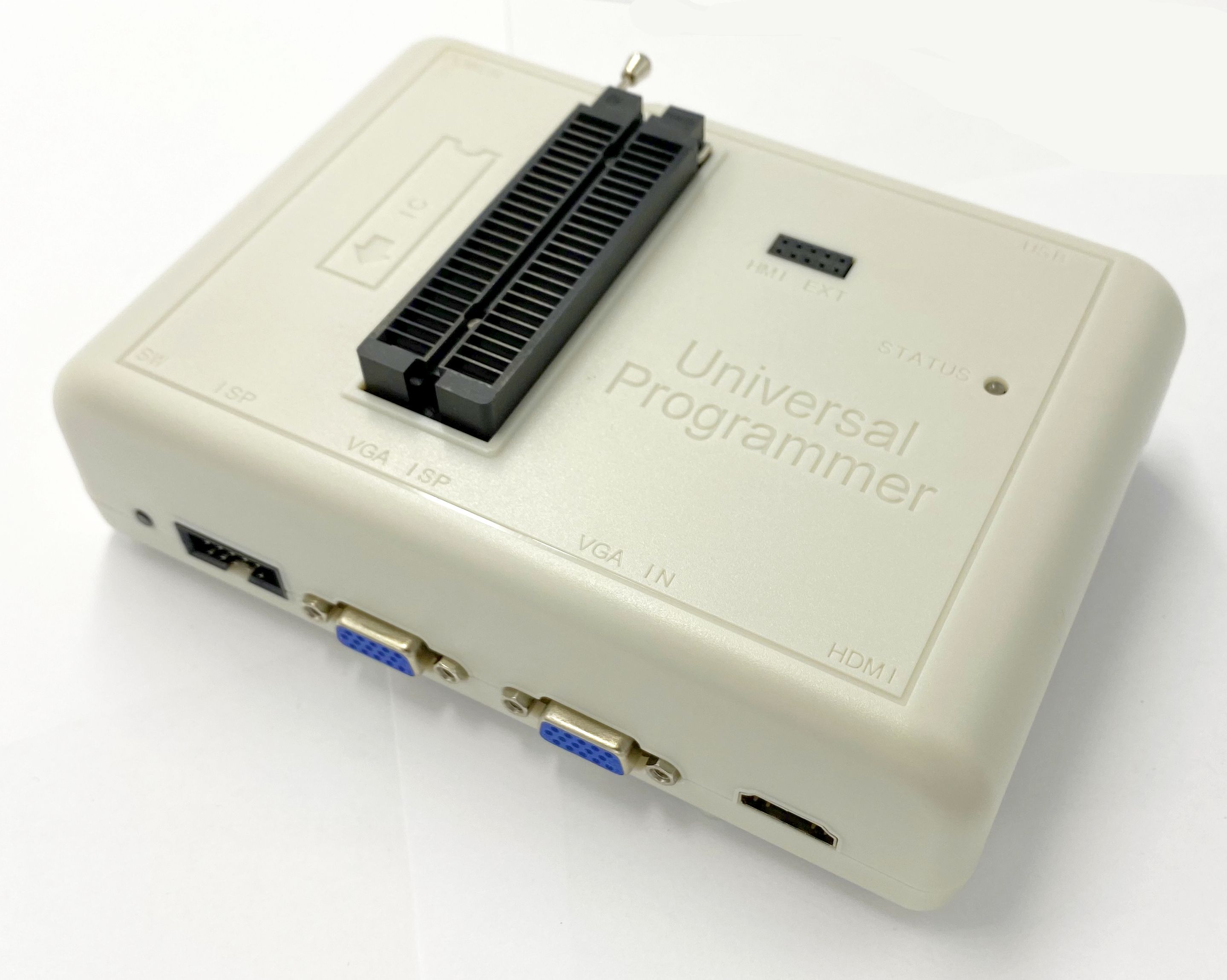

RT-809H - To uniwersalny, popularny, szybki i wielofunkcyjny mikroprocesorowy programator mikrokontrolerów, pamięci EPROM, EEPROM i Flash (zarówno typu NOR jak i NAND) MCP, EMMC, EMCP i in.

Programator został stworzony głównie do serwisu nowoczesnej elektroniki RTV i AGD oraz serwisu laptopów i komputerów PC
Jest następcą i bardziej rozbudowaną wersją popularnego wśród serwisantów szeregowego modelu RT-809F

Programator został wyposażony w profesjonalną podstawkę ZIF 48-pin firmy Aries. Układy w obudowach PDIP nie wymagają dodatkowych adapterów.
Posiada również:
- 10-pinowe złącze HMI EXT do programowania podłączania adapterów o większej liczbie wyprowadzeń
- 10-pinowe złącze IDC do programowania poprzez ISP (dla MCU, EMMC, i in.)
- złącze VGA ISP
(używany do programowania TV i monitorów LCD bez ich rozkręcania, a także jako wyjście generatora lub sygnału z VGA IN- do płyty głównej monitora/TV)
- złącze VGA IN
(do podłączenia do karty graficznej PC)
- złącze HDMI
(programowanie płyt monitorów i TV LCD bez ich rozkręcania)
- złącze DC 9-12V
do opcjonalnego zewnętrznego zasilacza
- gniazdo USB
do podłączenia komputera
- switch
(zasilanie/zmiana trybu VGA)

Zasilanie i komunikacja z  komputerem odbywa się poprzez szybki port USB 2.0 (standardowo nie jest wymagany zewnętrzny zasilacz).

Główne cechy:
- Pełne wsparcie sterowników TV LCD
- Obsługa (odczyt i zapis o dowolnej pojemności) nand FLASH EMMC (TSOP48, TSOP56, TSOP8-16 pin)
- Obsługa CAR DVD i SMART TV
- Automatyczne wykrywanie ID układów
- Inteligentny czujnik włożenia układu
- Obsługa (odczyt i programowanie) Laptop I/O poprzez złącze klawiatury.
- Obsługa (odczyt i programowanie) LCD TV poprzez złącze VGA i HDMI
- Możliwość dodawania własnych układów flash bez potrzeby czekania wsparcie producenta.
- Wbudowane aplikacje napraw TV,DVD,DVB i dużo oprogramowania ISP firm trzecich
- Wykonywanie autotestu dla LCD i diagnozowanie usterek
- Odczyt i programowanie układów na płycie bez konieczności ich demontowania
- Wspiera odczyt i zapis obszarów OTP
- Wspiera aż do 64GB NAND FLASH

W skład zestawu wchodzi:
1. RT809H EMMC-Nand FLASH Extremely fast universal Programmer- 1szt.
2. kabel USB A/B - 1szt.
3. kabel VGA  - 1szt.
4. adapter RT-SOP-A - 1szt.
5. adapter TSOP-VSOP-SSOP - 1szt.

Jedynym mankamentem - zwłaszcza na początku użytkowania - może być obsługa niezbyt intuicyjnego interfejsu (GUI) programu.
Atutem z kolei jest wiele pomocnych informacji na forach internetowych zajmujących się serwisem elektroniki oraz bogate oprogramowanie firm trzecich (toolchain)

Pełna lista obsługiwanych układów (stan na: 2022-3-8,Total num: 40791) w pliku poniżej.


Programator polecamy głównie bardziej zaawansowanym serwisantom elektroniki, specjalizującym się w naprawach nowoczesnego sprzętu RTV / AGD i komputerów.

Oprogramowanie pracuje pod systemami: Windows XP ,Windows Vista, Windows 7, Windows 8 i Windows 10

Cena
1 199,00 zł
1 099,00 zł
Powiadomienie o dostępności
E-mail:
Przepisz kod:
weryfikator
Galeria
Pliki załączone do produktu

Sterowniki USB i program (GUI) - wersia: z 6.11.2020
(Rozmiar: 64,70 MB) pobierz
Pełna wersja instalacyjna programu do obsługi programatora iFix RT-809H i sterowników (Programator nie może być podłączony do portu USB podczas instalacji)
Wersja: z 6.11.2020 dla systemów Win XP/2000/VISTA/Windows7 /Windows 8 /Windows 10 (32-64 bits)
Można pobrać w celu przetestowania (bez podłączonego programatora).
Po instalacji programu zainstaluj najnowszą aktualizację (Update) i ew. programy (toolchain) firm trzecich.


Instrukcja obsługi (PDF)
(Rozmiar: 4,80 MB) pobierz
Instrukcja obsługi programatora iFix RT-809H (Eng.)


Sterowniki USB i program (GUI) - wersia: z 28.08.2017
(Rozmiar: 32,54 MB) pobierz
Pełna wersja instalacyjna programu do obsługi programatora iFix RT-809H i sterowników (Programator nie może być podłączony do portu USB podczas instalacji)
Wersia: z 28.08.2017 dla systemów Win XP/2000/VISTA/Windows7 /Windows 8 /Windows 10 (32-64 bits)
Można pobrać w celu przetestowania (bez podłączonego programatora).
Po instalacji programu zainstaluj najnowszą aktualizację (Update) i ew. programy (toolchain) firm trzecich.

Lista obsługiwanych układów programatora RT-809H (txt) (Rozmiar: 1,14 MB) pobierz
Lista obsługiwanych układów (TXT) przez programator RT-809H. Stan na: 2020-1-2, 14:58:27 ,Total num: 25862
