Informacje o produkcie

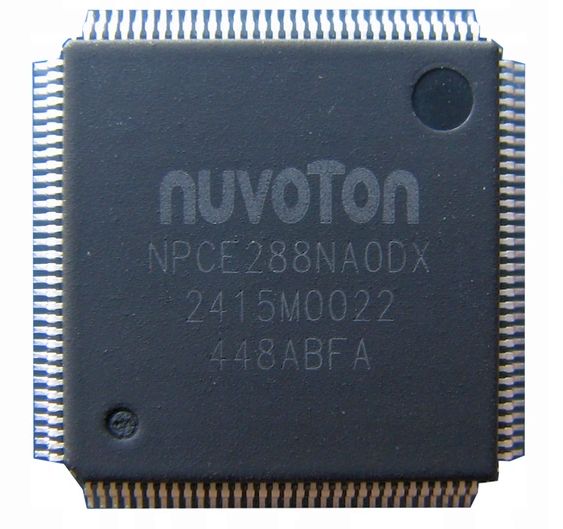

KBC (KeyBoard Controller) NPCE288 (nuvoton) LQFP128 PROMOCJA!
Dostępność: Dostępny
Dostępna ilość:
Producent: nuvoton

NPCE288 NAODX - programowalny kontroler klawiatury KBC (KeyBoard Controller) - układ scalony produkcji     nuvoTon   (odłam Winbond )  składający się z mikrokontrolera o architekturze RISC, 128KB pamięci Flash i kontrolera klawiatury zgodnego z i8042. Obudowa LQFP128 14x14mm r=0,4mm

NPCE288 występują w płytach głównych Lenovo, posiada zintegrowany interface LPC do komunikacji z Host'em. Kontroler intergruje również w sobie funkcje interface'u PS/2, enkodera klawiatury, kontrolera PWM, kontrolera A/D i D/A, kontrolera wentylatorów, kontrolera SMBus, kontrolera GPIO, kontrolera PECI, kontrolera 1-wire, kontrolera SPI i rozszerzonego interface'u (ENE Derial Bus) do obsługi np. touch pad'ów i ekstenderów GPIO.

Układy KBC występują w wielu współczesnych płytach głównych komputerów PC i laptopów stanowiąc ich istotny element poprzez kontrolowanie "funkcji życiowych płyty głównej".
KBC kontroluje klawiaturę oraz touchpada (KBC = KeyBoard Controller), ale oprócz tego, układ KBC pełni szereg innych funkcji, niezbędnych do działania laptopa: kontroluje temperaturę procesora, prędkość obrotową wentylatorów, odpowiada za kontrolę podświetlenia matrycy, ładowanie baterii, steruje stanami aktywności laptopa, czyli odpowiada za stan uśpienia, czuwania, kontroluje przyciski multimedialne (głośniej, ciszej, pauza, play – jeśli laptop takowe posiada). Dzięki układowi KBC działają też wszelkie przełączniki od uruchamiania Wi-Fi, Bluetooth – układ KBC kontroluje też pracę diod sygnalizujących ładowanie, pracę dysku, uruchomienie laptopa itp.
Dlatego uszkodzenie układów KBC powoduje problemy z w/w funkcjami. Należy pamiętać, że jest to układ programowalny i przed jego wymianą musi zostać zaprogramowany programem przeznaczonym dla konkretnej płyty głównej.

Programowalny np. programatorem iFix  RT809H z adapterem NPCE288/388

W atrybutach poniżej istnieje możliwość zaprogramowania układu przesłanym lub wskazanym plikiem.

Specyfikacja producenta (PDF) >>

Opcjonalna usługa programowania zakupionych układów przesłanym plikiem:
Cena
Ilość
25,00 zł
22,00 zł
