Informacje o produkcie

Kliknij na zdjęcie, aby powiększyć.

Adapter dedykowany dla pamięci eMMC i EMCP BGA153/169-->PDIP48 10 v.2.5 dla programatora RT809H / TNM5000 (ZIF) kpl. PROMOCJA

Dostępność: Dostępny

Dostępna ilość:

Producent: iFix

Adapter BGA153/169 (SMD) na DIL 18 (PDIP) v. 2.5 - adapter dla pamięci EMMC i EMCP w obudowach BGA169 i BGA153 (SMD) o wymiarach 11,5x13mm, 14x18mm, 12x16mm, 12x18mm i 10x11mm z rastrem (pitch) 0,5mm dedykowany dla programatora RT-809H

Wersja z podstawką ZIF typu Clamshell .
Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

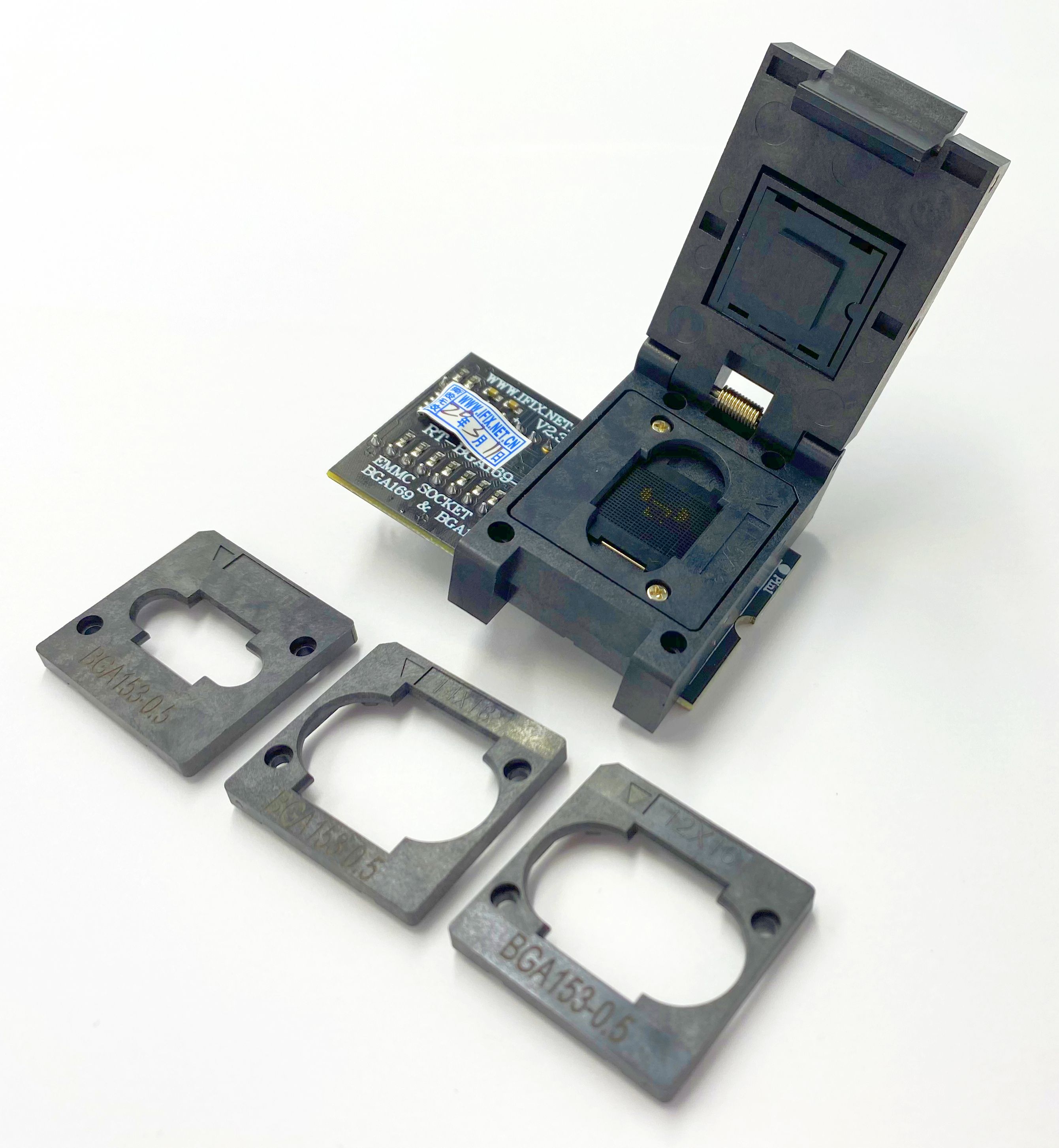

Adapter ma konstrukcję modułową i składa się z:
- Podstawki ZIF BGA169 r=0.5mm
- Adaptera RT-BGA169-01
- Ramki pozycjonującej 11.5x13mm (BGA169)
- Ramki pozycjonującej 11x10 (BGA153)
- Ramki pozycjonującej 12x16 (BGA153)
- Ramki pozycjonującej 12x18 (BGA153)
- Ramki pozycjonującej 14x18 (BGA153)

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszconej na adapterze RT-BGA169-01)
Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

- Wyprowadzenia: BGA 169/153 -pin --> PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H

- Raster (odległość między wyprowadzeniami układu) - 0,5mm
- Wymiary układów: 11.5x13mm, 11x10mm, 12x16mm, 12x18mm, 14x18mm
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Adapter dedykowany programatorów iFix RT-809H
lecz po niewielkiej modyfikacji (dołożenie kondensatora) może być również zastosowany dla programatora TNM5000

Oznaczenie iFix: RT-BGA169-01

Cena

Ilość

~~549,00 zł~~
499,00 zł

Galeria
