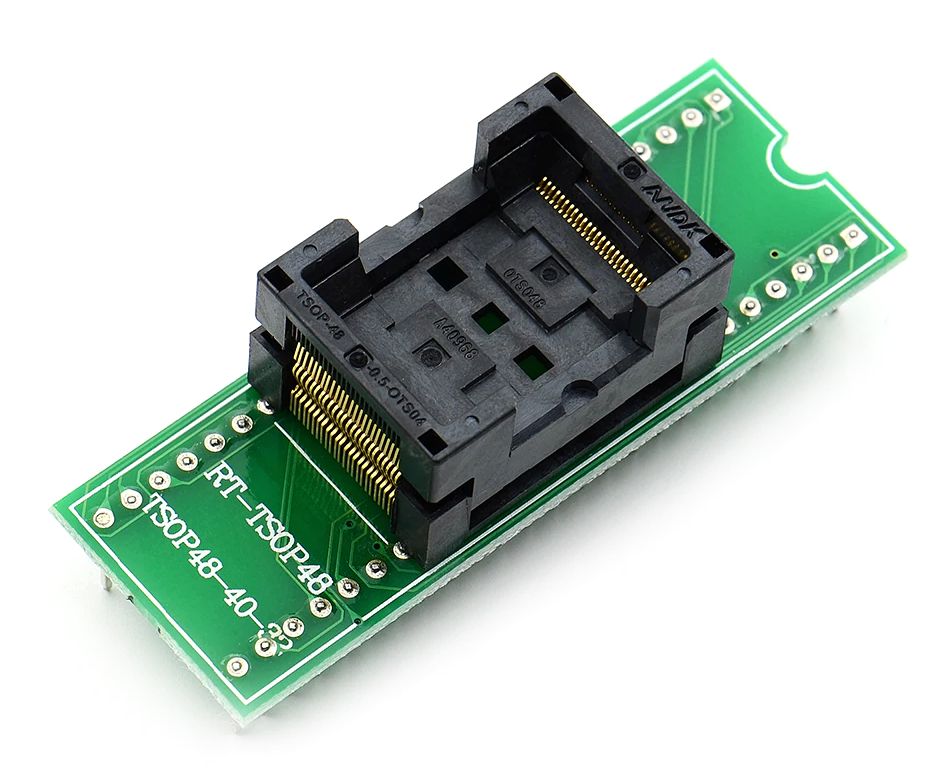

Adapter TSOP 48 (SMD) na DIL 48 (PDIP) z podstawką ZIF TSOP48 - adapter dla
pamięci Flash i innych układów scalonych w obudowach SMD typu
TSOP 48 pozwalający na
programowanie ich w podstawkach programatorów wyposażonych w złącze 48-pin (Wellon od VP-390, Labtool 48, Xeltek Superpro itp) i wymagających połączeń 1:1 (większość programatorów).
Adapter opcjonalnie
można również zastosować dla węższych obudów tj.
TSOP32 i
TSOP40 - układ należy wówczas umieścić z lewej strony podstawki ZIF TSOP48 adaptera, jeżeli układy i adaptery mniejsze niż 48-pin umieszczamy w programatorze od tyłu podstawki ZIF48 (np. Xeltek Superpro 610P - patrz zdjęcie ) lub z prawej strony podstawki ZIF TSOP48adaptera, jeżeli układy i adaptery mniejsze niż 48-pin umieszczamy w programatorze od przodu podstawki ZIF48 (np. TNM 5000 - patrz zdjęcie )
Podstawka ZIF (Zero Insertion Force)
eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana
podstawka ZIF dual clamp (TSOP-48-0.5-013) chwyta wyprowadzenia układu
zarówno z góry jak i z dołu - co zapewnia
lepszy kontakt z pamięcią.
Polecany szczególnie do
częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
- Wyprowadzenia:
TSOP48 -->PDIP48 1:1- Raster TSOP48 (odległość między wyprowadzeniami) TSOP48 -
20mils (0.020") =
0,5mm- Raster PDIP48 (odległość między wyprowadzeniami) PDIP -
100mils (0.100") =
2,54mm
- Szerokość wyprowadzeń PDIP
600mils (0.600") =
15,25mm
Produkt może być stosowany jako zamiennik poniższych adapterów:
XELTEK:
SA247-B005, SA247-B4806EETools:
PA48TS48DLABTOOL:
SDP-UNIV-48TQWELLON:
WL-TSOP48-U1ELNEC:
DIL48/TSOP48 ZIF 18.4mm (odr. no 70-0065)
TNM:
ADP548T2
iFix:
RT-TSOP48-1
W ofercie posiadamy również adaptery
TSOP48-PDIP48 innych producentów.
