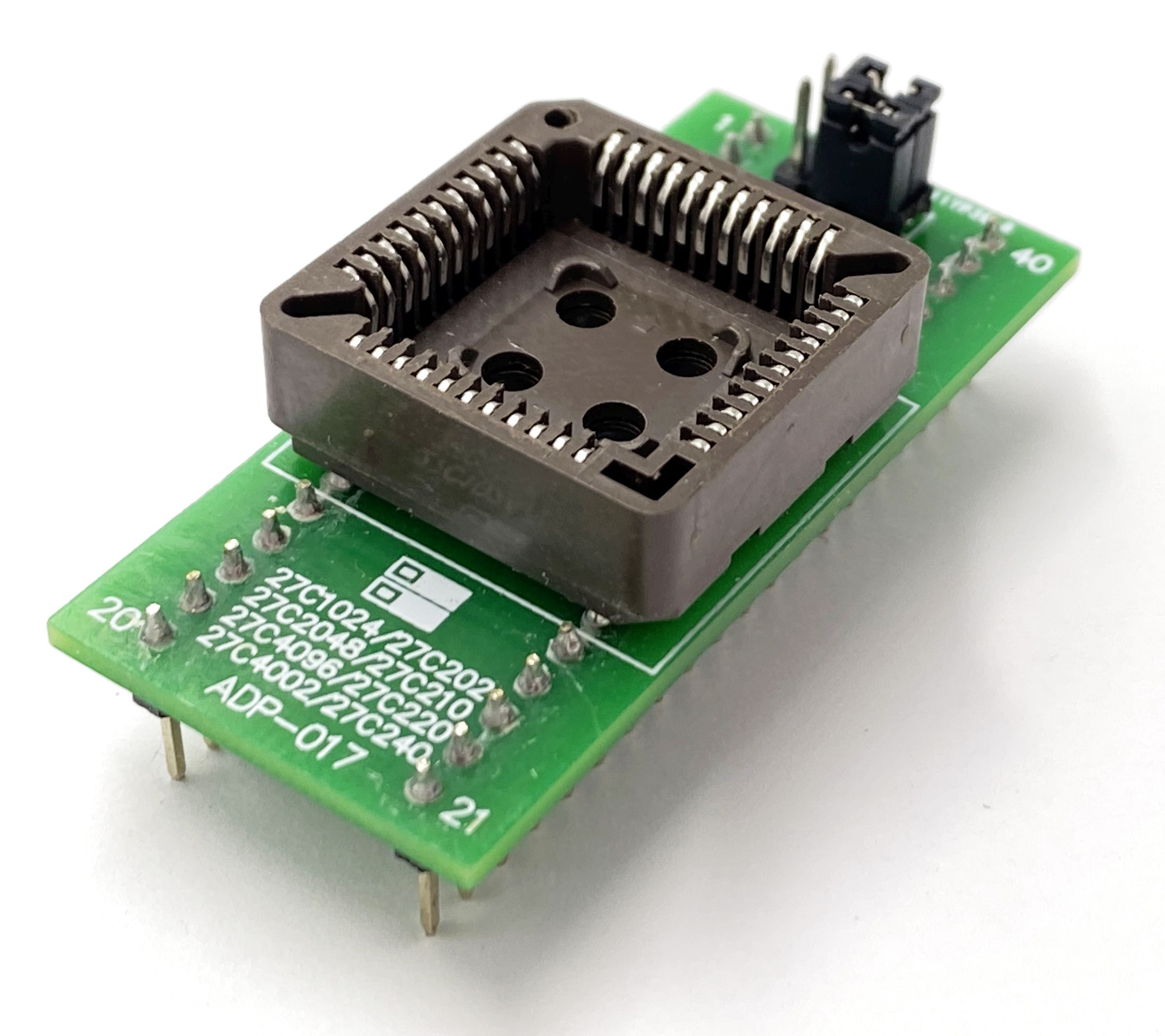

Adapter PLCC44 (SMD) na DIL 40 (PDIP) - adapter dla  mikrokontrolerów (MCS-51 / PIC / AVR i in.)  i pamięci EPROM) typu 27C1024/2048/4096/4002 i zgodnych (27C202/210/220/240) w obudowach PLCC 44 (SMD) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 (PDIP) programatorów bądź innych urządzeń.

Z uwagi iż wyprowadzenia obudów PLCC44 w stosunku do wyprowadzeń PDIP40 mikrokontrolerów i pamięci nieznacznie się różni należy używać odmiennych adapterów dedykowanych mikrokontrolerom lub pamięciom.
Powyższy adapter ze względu na zastosowanie zworek konfoguracyjnych umożliwia przełączenie go w tryb pamięci EPROM lub mikrokontrolerów i tym samym umożliwia zastosowanie jednego adaptera zamiast dwóch osobnych. Tryb pracy adaptera opisany jest obok zworek na laminacie adaptera.

Nowa wersja adaptera z poprawioną czytelnością ułożenia i opisu zworek konfiguracyjnych i dodanymi otworami na laminacie pod podstawką PLCC44 umożliwiającymi wypchnięcie układu od dołu w przypadku braku posiadania ekstraktora PLCC

Wyprowadzenia: PLCC 44-pin --> PDIP 40-pin.



PDIP40	uP  '51 / AVR/PIC PLCC44	27C1024/2048/4096 PLCC44
1	2	2
2	3	3
3	4	4
4	5	5
5	6	6
6	7	7
7	8	8
8	9	9
9	10	10
10	11	11
11	13	12
12	14	14
13	15	15
14	16	16
15	17	17
16	18	18
17	19	19
18	20	20
19	21	21
20	22	22
21	24	24
22	25	25
23	26	26
24	27	27
25	28	28
26	29	29
27	30	30
28	31	31
29	32	32
30	33	34
31	35	35
32	36	36
33	37	37
34	38	38
35	39	39
36	40	40
37	41	41
38	42	42
39	43	43
40	44	44

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek standardowych i typu ZIF.
