Informacje o produkcie

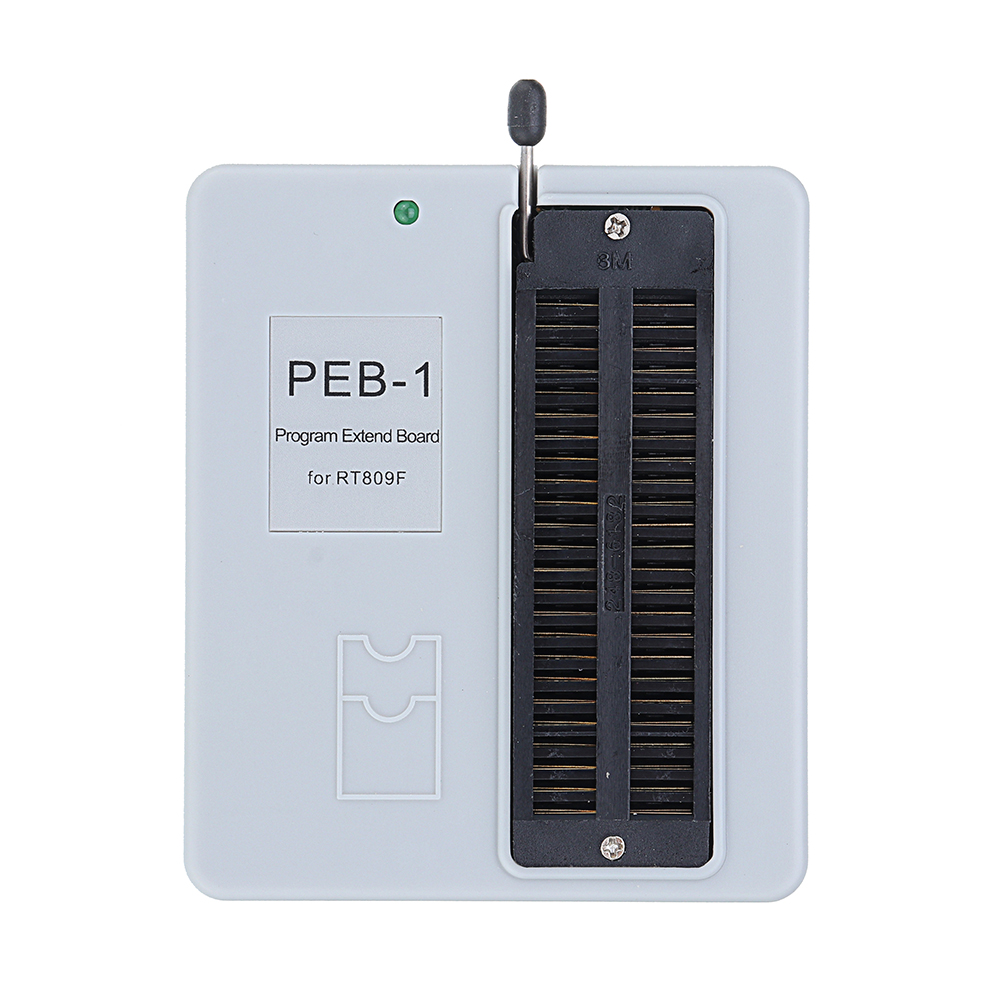

Płyta rozszerzająca PEB-1 dla TSOP48 ITE dla programatora RT809F (zestaw)
Dostępność: Dostępny
Dostępna ilość:
Producent: iFix
Zestaw płyty rozszerzającej (Expansion board) PEB-1 dla programatora RT-809F z adapterem dedykowanym IT85xxE w obudowie LQFP128 (SMD) na DIL40 (PDIP) i adapterem TSOP/VSOP/SOP (simple)


Zestaw rozrzerzający funkcjonalność programatora RT-809F o obsługę sterownika klawiatury (KBC) IT8985E IT8595E IT8587E IT8586E IT8585E IT8580E (ITE) w obudowie LQFP128 (SMD)  z rastrem 0,4mmoraz pamięci NOR i NAND Flash w obudowach TSOP 32 TSOP40 i TSOP48

Płytę rozszerzeń PEB-1 umieszcza się w podstawce ZIF 16-pin programatora.
Adaptery ITE lub TSOP/VSOP umieszcza się w podstawce ZIF48-pin adaptera PEB-1

Adapter PEB-1 wyposażony został w wygodną profesjonalną podstawkę ZIF 48-pin firmy 3M
- Wyprowadzenia: PDIP 16-pin  --> PDIP 48 (ZIF)
- Raster PDIP16 (odległość między wyprowadzeniami układu) - 2,54mm
- Raster PDIP48 (odległość między wyprowadzeniami układu) - 2,54mm

Adapter TSOP/VSOP/SOP w wersji simple wymagająca lutowania układu w celu jego zaprogramowania. Polecany do rzadszego programowania zarówno nowych jak i zdemontowanych układów.
- Wyprowadzenia: PDIP 48-pin  --> TSOP48/VSOP48/SOP16
Raster TSOP/VSOP48: - 0,5mm
Raster SOP16: - 0,65mm
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Adapter ITE w wersji simple wymagająca lutowania układu w celu jego zaprogramowania. Polecany do rzadszego programowania zarówno nowych jak i zdemontowanych układów.
- Wyprowadzenia: podwójne pady (podwojona żywotność) LQFP 128 -pin  --> PDIP 8 dedykowane tylko dla programatora RT-809F i RT-809H
Wyprowadzenia pod złącza: FPC 0.5mm-32pin, FPC 1.0mm-32P i FPC 0.8mm-24pin
- Raster (odległość między wyprowadzeniami układu) - 0,4mm
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

jako opcję (wybór w atrybutach poniżej) oferujemy złącza FPC 0.5mm-32pin i FPC 1.0mm-32P oraz taśmy FFC 0.5mm-32P i  FFC 1.0mm-32P  o długości 20 cm do bezpośredniego programowania w układzie

Typ adaptera:
Cena
Ilość
249,00 zł
