Informacje o produkcie

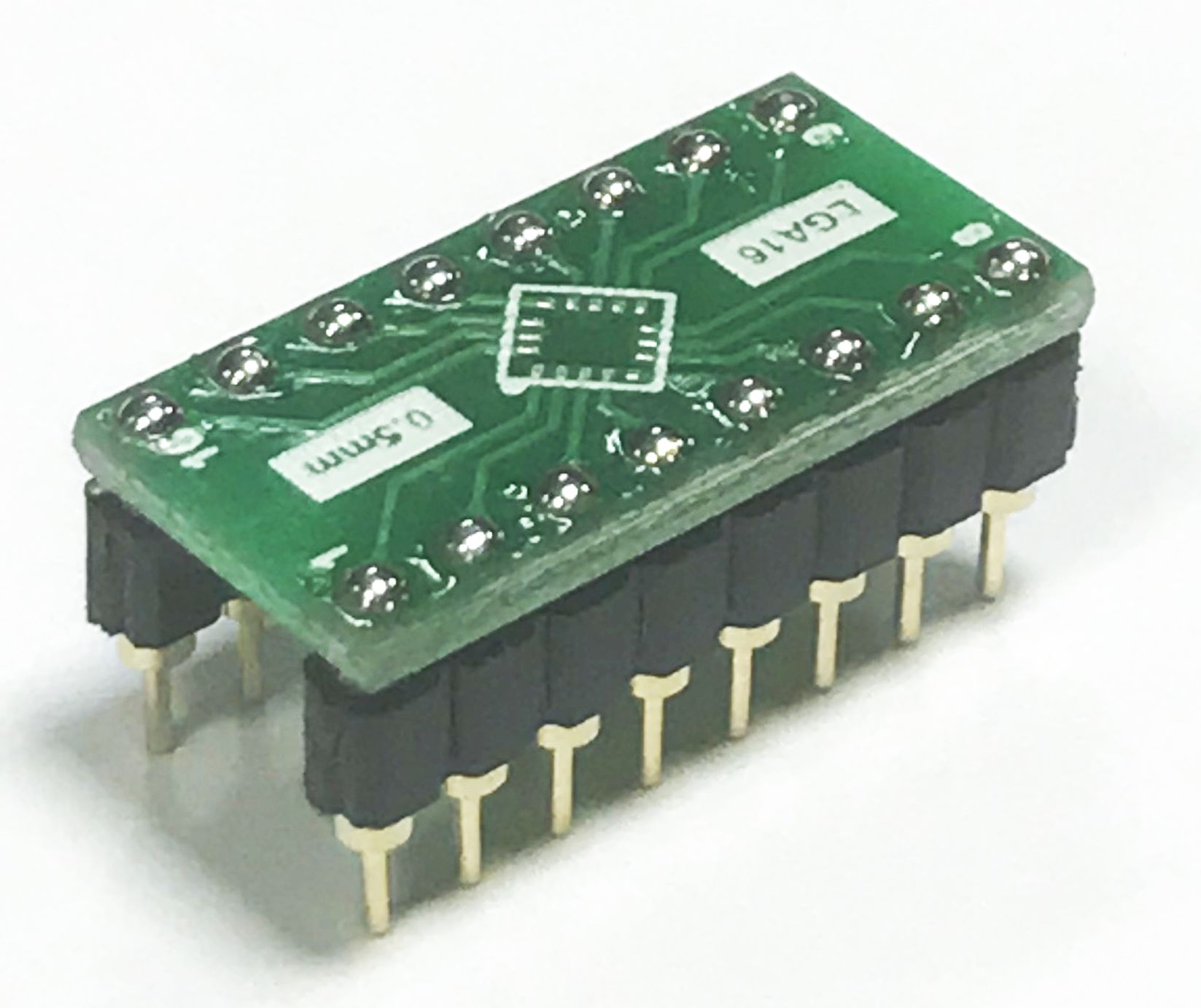

Adapter LGA16 3x3mm (0,5mm) --> DIL16 (PDIP16) 2,54/0.300"
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter LGA16 / MLF16 (SMD) na DIL 16 (PDIP) - adapter dla mikrokontrolerów oraz innych układów w obudowach LGA16 / MLF16 3x3mm  (z rastrem 0,5mm/0.02") pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL16 programatorów bądź innych urządzeń (np. płytek stykowych, prototypów).


- Wyprowadzenia: 1:1 LGA16 (body: 3x3mm, raster: 0,5mm/0.02") -->PDIP16
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami układu) - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 300mils (0.300") = 7,62mm


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK:
EETools:
LABTOOL:
WELLON:
ELNEC:

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.


Jest to tańsza wersja adaptera wymagająca wlutowania układu LGA na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
9,00 zł
5-9
:
8,00 zł
10-
:
7,00 zł
