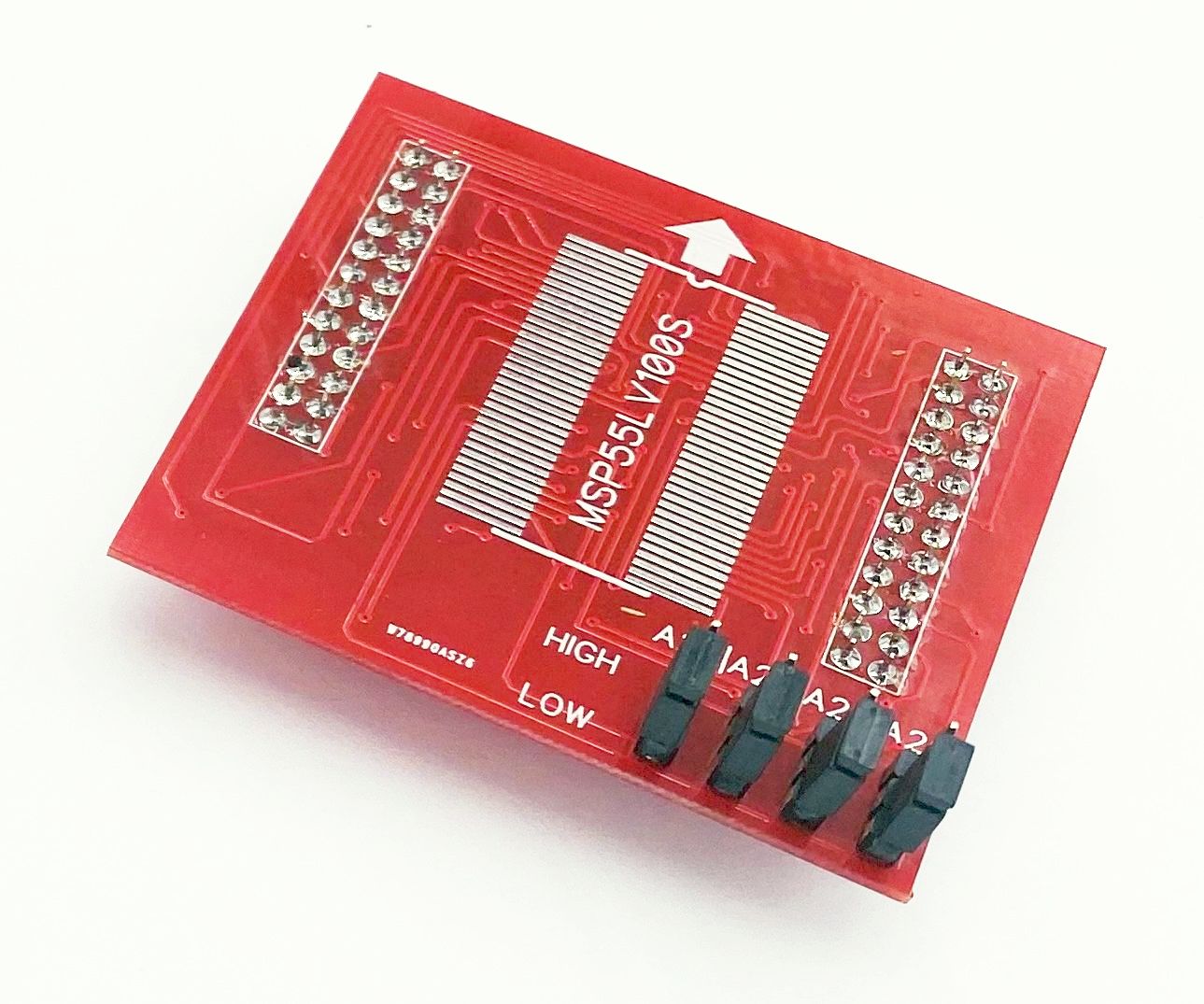

Adapter (AddOn) MSP55LV100S SSOP70 simple-TL866 - adapter przeznaczony do odczytywania poprzez adapter pośredni SN001-1 pamięci flashrom MSP55LV100S (1 gbit/128MB) w obudowie SSOP70 produkcji Fujitsu stosowanych często w konsolach typu Multigame i przenośnych programatorami rodziny MiniPRO (TL866CS/TL866A) oraz XGecu TL866II Plus.
Wersja simple do wlutowania pamięci na czas odczytu.
1) Wlutowujemy pamięć MSP55LV100S na poyższy adapter (AddOn)
2) Do programatora MiniPRO (TL866CS/TL866A) lub XGecu TL866II Plus. wkładamy adapter pośredni SN001-1na niego wkładamy powyższy adapter z wlutowaną pamięcią MSP55LV100S
3) Ustawiamy wszystkie zworki w pozycję LOW (Bank 01)
4) Otwieramy program do obsługi programatora i z listy układów wybieramy S29GL064A10TFIR3
5) W opcjach odznaczamy ptaszka przy okienku Check ID
5) Wybieramy przycisk READ i Read w okienku które wyskoczy
6) Zapisujemy dump do pliku jako nazwa_01
7) Ustawiamy zworki w pozycję Bank 02 i powtarzamy odczyt po czym zapisujemy kolejny plik jako nazwa_02
8..) i tak kolejno do 16
Pliki łączymy programem typu Dziellacz.
- Wyprowadzenia: SSOP 70 -pin --> Gniazdo IDC 2x24-pin dedykowane tylko dla adaptera pośredniego SN001-1 programatora rodziny MiniPRO (TL866CS/TL866A) oraz XGecu TL866II Plus i pamięci flashrom MSP55LV100S
Więcej informacji na stronie Team-Europe (ang.)
