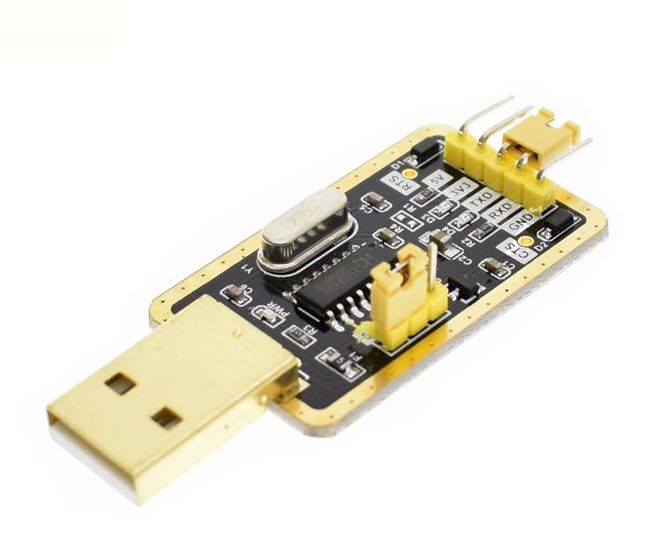

Konwerter USB-TTL w formie modułu oparty na popularnym chipsecie USB-RS232 CH340 firmy    (Winchiphead)


Urządzenie służy do komunikacji z różnymi urządzeniami elektronicznymi posiadającymi złącze szeregowe w standardzie TTL (0/5V lub 0/3,3V) takimi jak centrale alarmowe, tunery satelitarne (m.in. nBOX)  za pośrednictwem komputera czy innego urządzenia poprzez port USB.

Forma modułu umożliwia wykorzystanie układu jako niezależnego urządzenia lub wykorzystanie go również bezpośrednio we własnych aplikacjach (m.in budowanych na płytkach stykowych).


Podstawowe cechy:
- Komunikacja z komputerem poprzez port USB 2.0 (zgodny w dół z USB 1.0) poprzez złącze USB.
- Komunikacja z urządzeniem w standardzie TTL 3,3V/5V (konfigurowalne zworką)
- Chipset CH340G (Winchiphead)
- Wyprowadzenia sygnałów Rx / Tx /+5V / +3,3V / GND na złączu Goldpin (R=2,54)
- Dodatkowe wyprowadzenia (CTS i RTS) dostępne po wlutowaniu listew goldpin - dla własnych zastosowań
- 4-przewodowy kabel (20cm) z pojedynczymi gniazdami do listew typu goldpin w komplecie.
- 3 Diody LED informujące o zasilaniu i transmisji (Rx/Tx)
- Kompaktowe wymiary modułu ( 58x22mm z wtykiem USB i listwą goldpin / 40x22mm PCB)
- Wersja Gold z pozłacaną PCB i wtykiem USB.


Urządzenie działa pod kontrolą systemów:
-  Windows 8/8.1 (32 i 64-bit), Windows 7 (32 i 64-bit), Windows Vista (32 i 64-bit), Windows XP (32 i 64-bit), Windows 98, 98SE, ME, 2000,
- Mac OS 8/9, OS-X,
- Linux 2.4 i nowsze

Urządzenie polecamy amatorom programowania urządzeń a także serwisantom RTV/Sat oraz alarmów.
