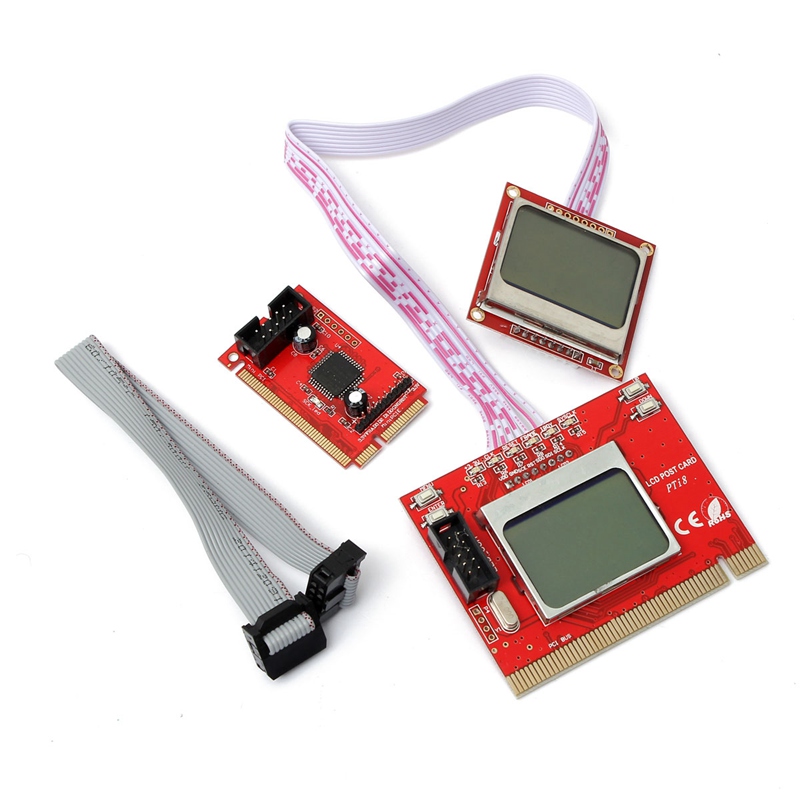

Zestaw kart diagnostycznych P.O.S.T. PCI / mini PCI / mini PCI-E / LPC jest urządzeniem
kontrolującym prawidłową pracę komputera PC i
lokalizującym ewentualne uszkodzenia.
Po załączeniu lub resecie każdy komputer przeprowadza serię testów (
P.O.S.T. - Power On Self Test) poprawności działania najważniejszych jego modułów.
Mechanizm POST działa w ten sposób, iż
BIOS komputera przed sprawdzeniem danego modułu wpisuje jego numer do pamięci pod adres
80h portu I/O - po prawidłowym przetestowaniu modułu testowane jest kolejne urządzenie - natomiast w przypadku błędu - system zawiesza pracę.
Zadaniem karty POST jest przechwycenie kodu wadliwie działającego modułu, porównanie go z wewnętrzną bazą i wyświetlenie na
wyświetlaczach LCD w postaci zarówno
kodu szesnastkowego jak i
zinterpretowanego komunikatu (w jęz. angielskim).
Ponadto karta POST posiada
wewnętrzny tester napięć i sygnałów (
CLOCK,RESET, FRAME, IRDY oraz SYSTEM CLOCK ) a także osobne diody LED monitorujące te
sygnały.
Karta POST PCI / mini PCI / mini PCI-E / LPC jest kartą
uniwersalną przeznaczoną zarówno dla komputerów
stacjonarnych jak i przenośnych typu
laptop / netbook- może być używana zarówno ze
starszymi komputerami jak i
nowszymi.
Poruszanie się po menu odbywa się
czterema przyciskami umieszczonymi na karcie (
Menu, Enter, Up i Down)
Zastosowanie
wyświetlacza LCD pozwala na
wygodniejsze wskazanie usterki (wyświetlanie gotowych komunikatów) w porównaniu do standardowych modeli wyświetlających jedynie kod P.O.S.T (konieczność porównania kodu z wykazem błędów).
Jedynym warunkiem możliwości stosowania tej karty jest posiadanie przynajmniej
jednej szyny PCI, mini PCI, mini PCI-E lub złącza LPC na płycie głównej i BIOS
AMI, Award lub
Phoenix zapisujący numery urządzeń pod port 80h pamięci (99% BIOS'ów)
Kartę tą gorąco polecamy zarówno
profesjonalnym serwisom komputerowym, jak i
amatorom składania i naprawy komputerów PC.
Do karty
dołączona jest instrukcja (w jęz. angielskim)..
