Informacje o produkcie

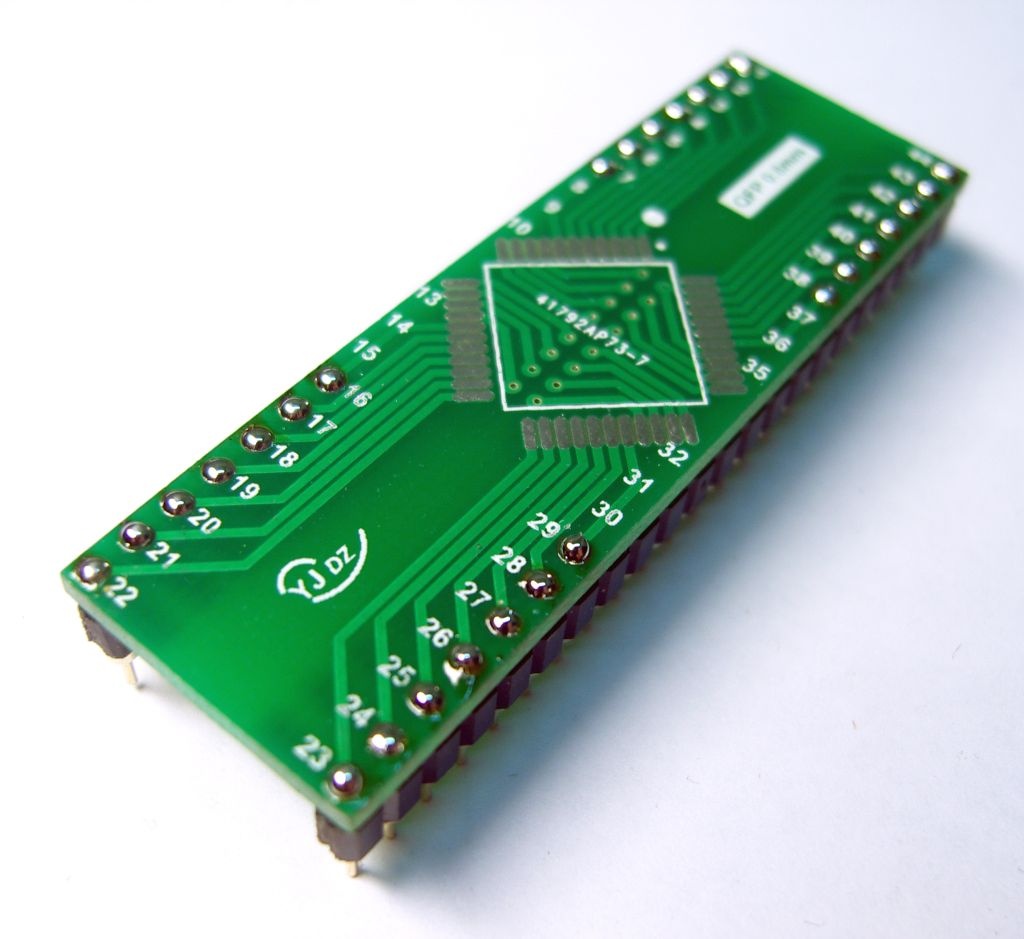

Adapter TQFP44 / LQFP44 / QFP44 --> DIL44 (PDIP44)
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter TQFP44 / LQFP44 / QFP44 (SMD) na DIL 44 (PDIP) - adapter dla mikrokontrolerów oraz innych układów w obudowach TQFP44 lub LQFP44 (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL44 programatorów bądź innych urządzeń (np. prototypów, płytek stykowych).


Szczególnie przydatny w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 TQFP44 / LQFP44 (raster: 0,8mm) -->PDIP44
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,25mm


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA245A, SA245A-B4805
EETools: PA44QF44D
LABTOOL: SDP-UNIV-32TQ
WELLON: WL-TQFP44-U1 lub WL-QFP44-U1
ELNEC: DIL44/TQFP44-1 ZIF (70-0076) lub DIL44/TQFP44-1 ZIF-CS (70-0968)


Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

Jest to tańsza wersja adaptera wymagająca wlutowania układu TQFP na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
19,00 zł
5-9
:
18,00 zł
10-
:
17,00 zł
