Informacje o produkcie

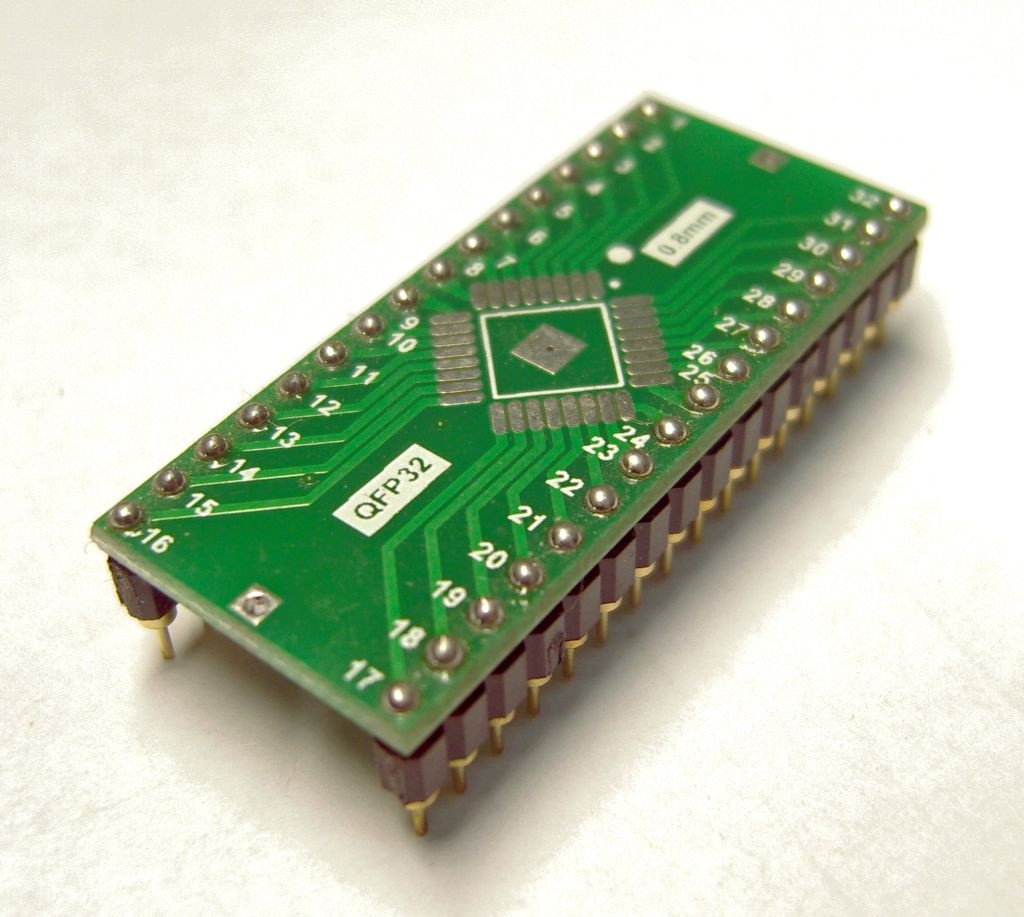

Adapter TQFP32 / LQFP32 / QFP32 --> DIL32 (PDIP32)
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter TQFP32 / LQFP32 / QFP32 (SMD) na DIL 32 (PDIP) - adapter dla mikrokontrolerów oraz innych układów (np. popularny FTDI FT232BL) w obudowach TQFP32 lub LQFP32  (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL32 programatorów bądź innych urządzeń (np. prototypów).

Adapter od spodniej strony posiada dodatkowo możliwość wlutowania rezystorów lub innych elementów w obudowie 0806 dla wybranych wyprowadzeń (portów) i podłączenia ich do GND/Vcc/etc.

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 TQFP32 / LQFP32 (raster: 0,8mm) -->PDIP32
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami układu) - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,25mm


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA663
EETools: PA32TQ32DA
LABTOOL: SDP-UNIV-32TQ
WELLON: WL-TQFP32-U1 lub WL-QFP32-U002
ELNEC: DIL32/TQFP32-1 ZIF (70-0135))

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.


Jest to tańsza wersja adaptera wymagająca wlutowania układu TQFP na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
12,00 zł
5-9
:
11,00 zł
10-
:
10,00 zł
