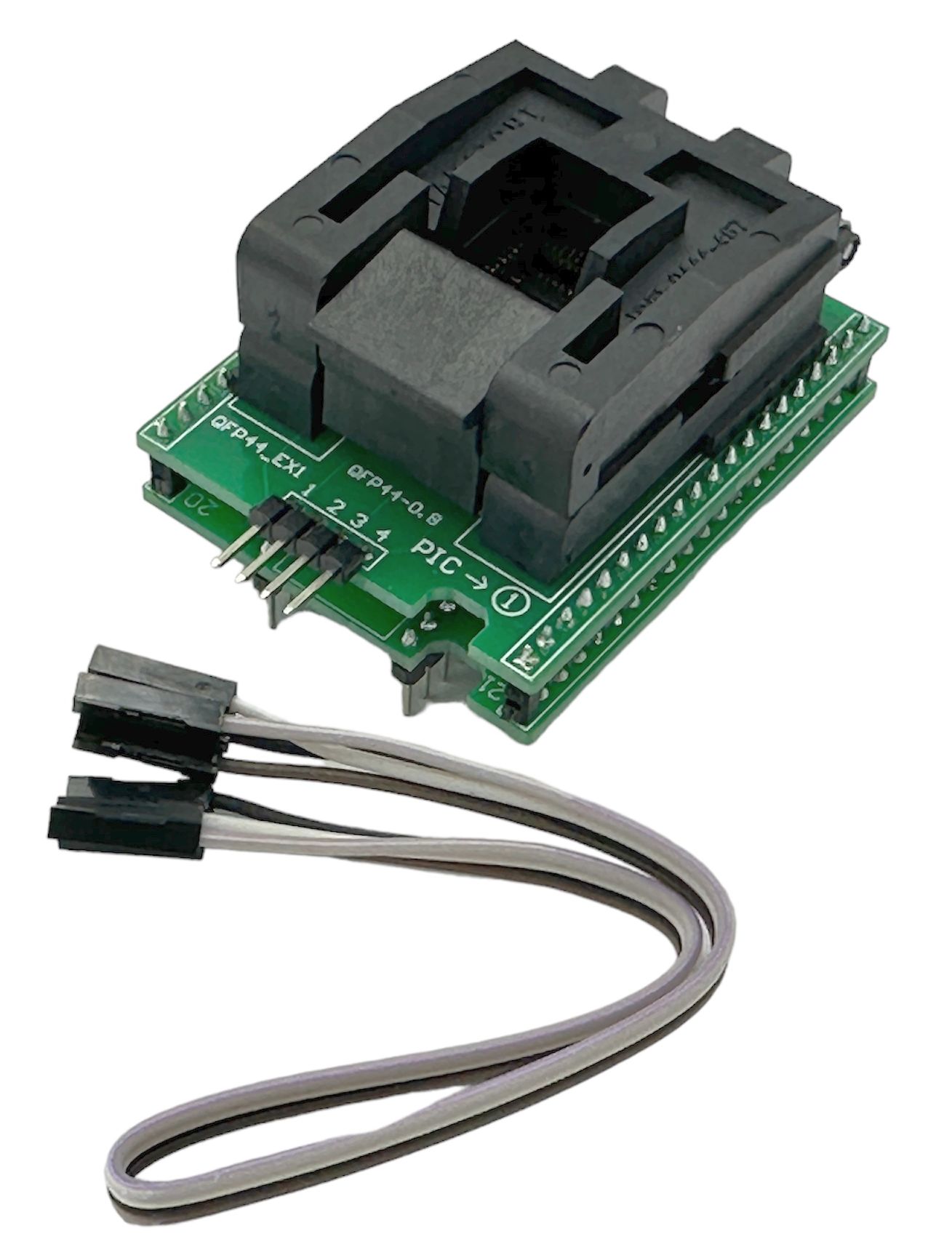

Adapter QFP44 ZIF T48 - adapter dla mikrokontrolerów MCU-51, PIC, AVR, ATmega i SST89 w obudowach QFP44 (TQFP44 / VQFP44 / PQFP44) dedykowany dla programatora XGecu T48. Wersja z profesjonalną podstawką ZIF typu clamshell japońskiej firmy Yamaichi (IC51-0444-467)Podstawka ZIF (Zero Insertion Force) umożliwia wygodniejszy sposób umieszczania układu w podstawce.
Adapter jest w zasadzie modyfikacją standardowych adapterów uniwersalnych MCU-51/AVR QFP44-DIP40 przeznaczonych dla tych uP w ten sposób, że piny 6, 17, 28 i 39 podstawki QFP44 (które nie są wykorzystywane w mikrokontrolerach MCU-51 i AVT/Atmega QFP44 ) są wyprowadzone na zewnętrzne złącze adaptera i załączonym przewodem podłączane do złącza ISP programatora XGecu T48 przez co programator kontroluje wszystkie 44-pin'y układu QFP44 i pozwala na programowanie również tych układów, które te piny wykorzystują - np. mikrokontrolerów PIC (Microchip)
Zatem pomimo, że adapter jest dedykowany typowo dla programatora XGecu T48 może być używany (bez podłączonej taśmy) w dowolnym programatorze jako adapter QFP44-DIP40 dla mikrokontrolerów MCU-51 i AVR.
- Wyprowadzenia: QFP44 -->DIP40+4 - dedykowane dla programatora T48 (dla innych jako adapter QFP44-DIP40 dla MCS51 i AVR)- Raster QFP44 (odległość między wyprowadzeniami) - 0,8mm- Raster DIP40 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm- Raster złącza DIP4 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm- Szerokość wyprowadzeń DIP40 600mils (0.600") = 15,25mmOznaczenie XGecu: QFP44_EX-1
