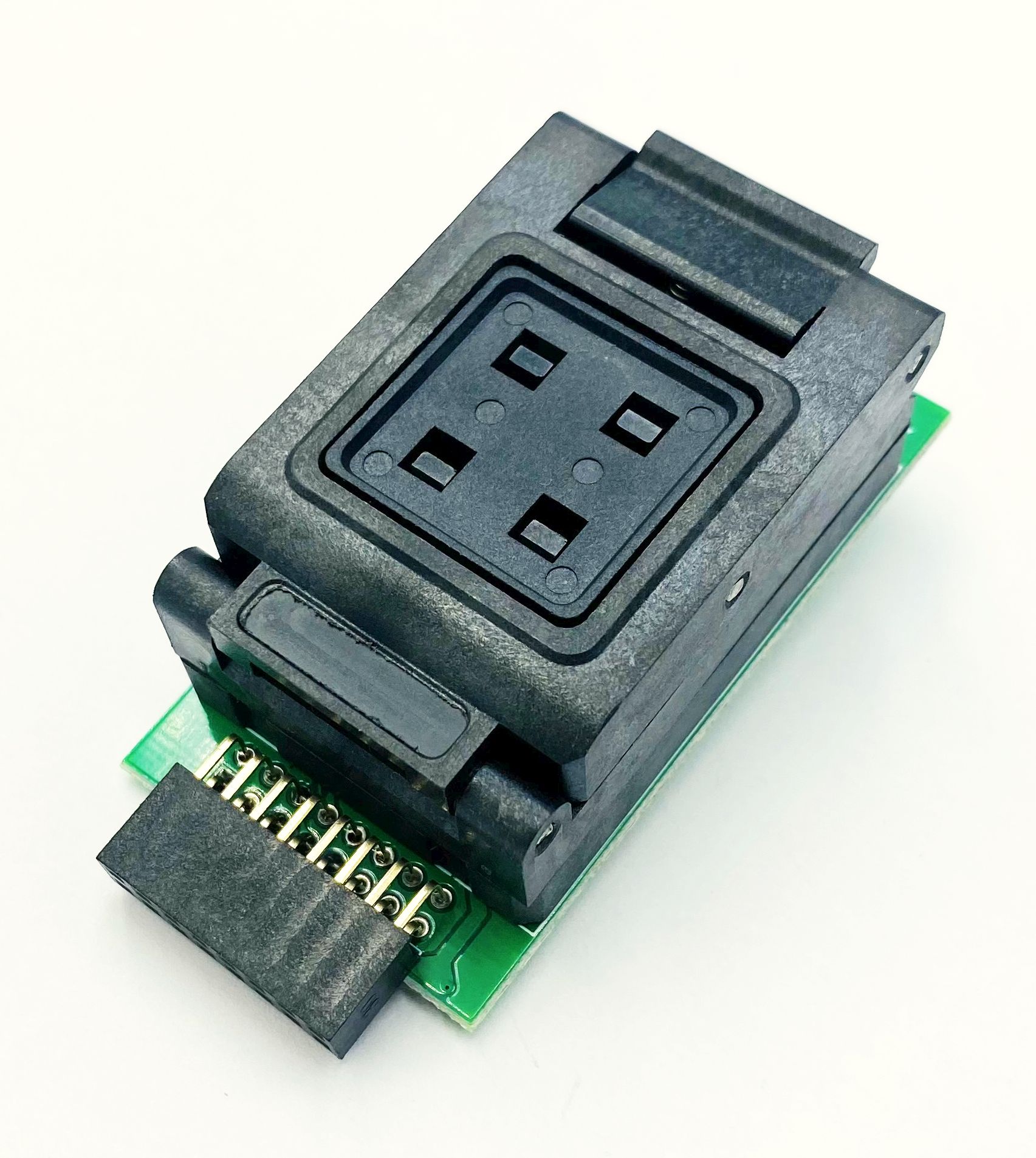

Adapter eMMC NAND 2w1 BGA ZIF -Adapter dla pamięci Flash (typu NAND) w obudowach SMD typu BGA153 i BGA169 dedykowany wyłącznie dla programatora XGecu T48. Adapter przeznaczony dla obudów BGA o rozmiarach: 11,5x13 i 12x16 (ew. innych po dołożeniu dodatkowych ramek pozycjonujących)Zestaw ma konstrukcje modułową i składa się z:- płytki adaptera BGA153 i BGA169 (EMMC_BGA153/169)- uniwersalnej podstawki BGA ZIF- ramki pozycjonującej 11.5x13mm- ramki pozycjonującej 12x16mmPodstawka ZIF (Zero Insertion Force) typu Clamshell eliminuje konieczność lutowania układu w celu jego zaprogramowania.Zastosowana wysokiej jakości podstawka ZIF z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów. Używanie adapterów jest bardzo proste i sprowadza się do:- przykręcenia (za pomocą 2 śrubek) ramki pozycjonującej odpowiadającej wymiarom posiadanego układu- umieszczeniu układu w podstawce i zamknięciu wieczka- umieszczeniu całości w 16-pin'owym złączu ISP programatora XGecu T48.Podstawkę uniwersalną BGA ZIF można używać z płytkami adapterów dla innych obudów (BGA100 , BGA162 i BGA221) Jest to rewelacyjne rozwiązanie, którego próżno szukać dla innych programatorów będące z jednej strony rozwiązaniem ekonomicznym (koszt zestawu ze wspólną podstawką jest znacznie niższy niż kilku adapterów z osobnymi podstawkami, które stanowią znaczną część kosztów gotowego adaptera)Z drugiej strony wymiana podstawki i ramek dystansowych - jest stosunkowo łatwą i szybką operacją, nie powodującą uciążliwości w użytkowaniu adapterów.Adapter dostępny jest również w formie 5w1 z dodatkowymi płytkami umożliwiającymi dodatkowo obsługę układów w obudowach BGA100 , BGA162 i BGA221- Wyprowadzenia: BGA 153/169 -->ISP 16-pin - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)Oznaczenie XGecu: EMMC_BGA153/169
