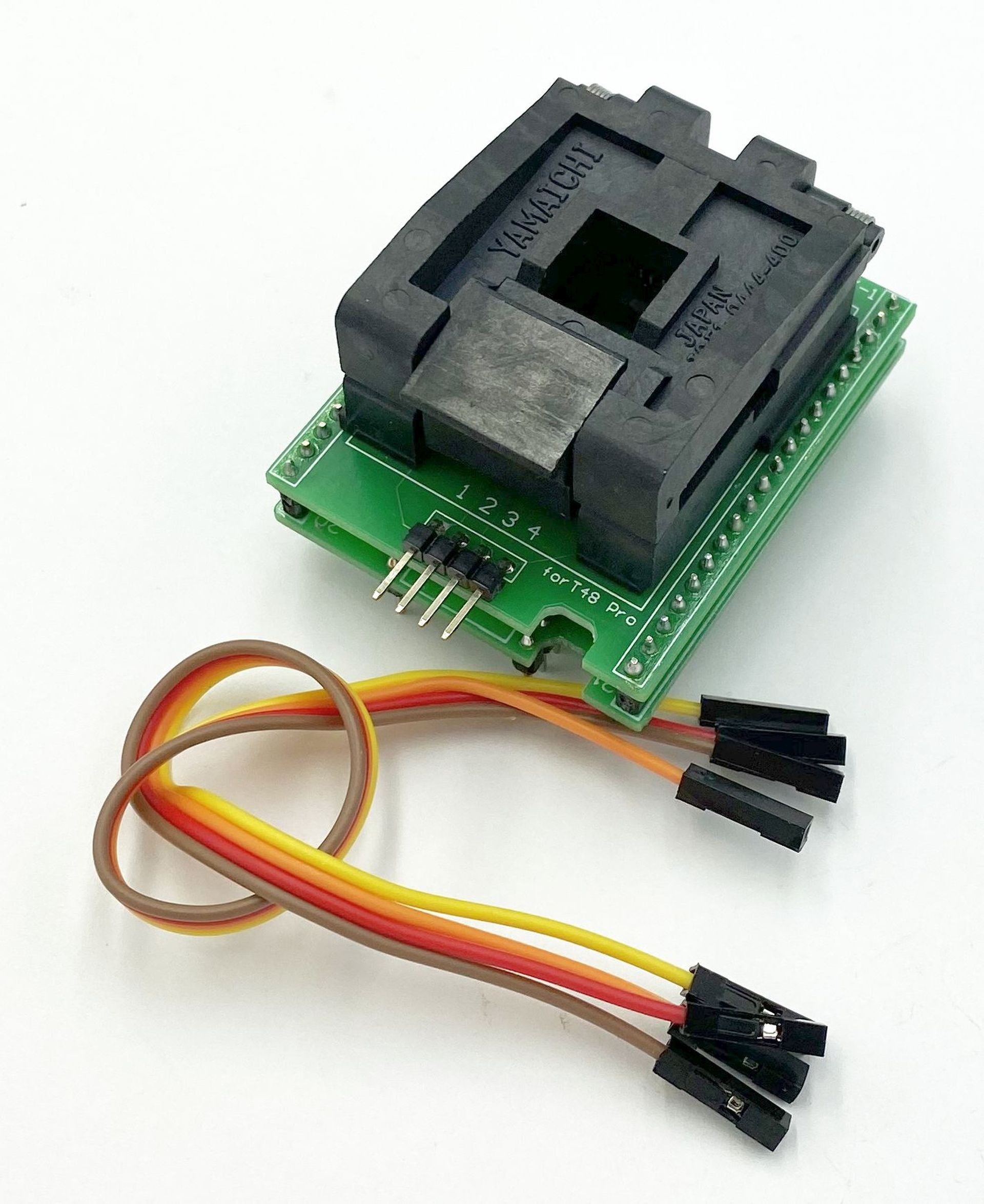

Adapter PLCC44 ZIF dla programatora XGecu T48
Dostępność: Dostępny
Dostępna ilość:

Adapter PLCC44 ZIF T48 - adapter dla  mikrokontrolerów (np. 87C5x / 89C5x / PIC16F87x), pamięci EPROM (np. 27C1024/2048/4096 ) i pamięći Flash (np. 29F102) w obudowach PLCC44  dedykowany dla programatora XGecu T48.

Wersja z profesjonalną podstawką ZIF typu clamshell japońskiej firmy Yamaichi (IC51-0444-400)
Podstawka ZIF (Zero Insertion Force) umożliwia wygodniejszy sposób umieszczania układu w podstawce.

Adapter jest w zasadzie modyfikacją standardowych adapterów uniwersalnych PLCC44-PDIP40 przeznaczonych dla uP w ten sposób, że piny 1, 12, 23 i 34 podstawki PLCC44 (które nie są wykorzystywane w większości mikrokontrolerów PLCC44, lecz są wykorzystywane w pamięciach Flash i EPROM) ) są wyprowadzone na zewnętrzne złącze adaptera  i załączonym przewodem podłączane do złącza ISP programatora XGecu T48 przez co  programator kontroluje wszystkie 44-pin'y układu PLCC44 i pozwala na programowanie również pamięci EPROM i Flash w tej obudowie.
Zatem pomimo, że adapter jest dedykowany typowo dla programatora XGecu T48 może być używany (bez podłączonej taśmy) w dowolnym programatorze jako adapter PLCC44-PDIP40 dla mikrokontrolerów.


- Wyprowadzenia: PLCC44 -->PDIP40+4 - dedykowane dla programatora T48 (dla innych jako adapter PLCC44-PDIP40 dla uP)
- Raster PLCC44 (odległość między wyprowadzeniami)  - 50mils (0.050") = 1,27mm
- Raster PDIP40 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Raster złącza DIP4 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP40 600mils (0.600") = 15,25mm


Oznaczenie XGecu: ADP_P44_EX-1

Cena
Ilość
199,00 zł
