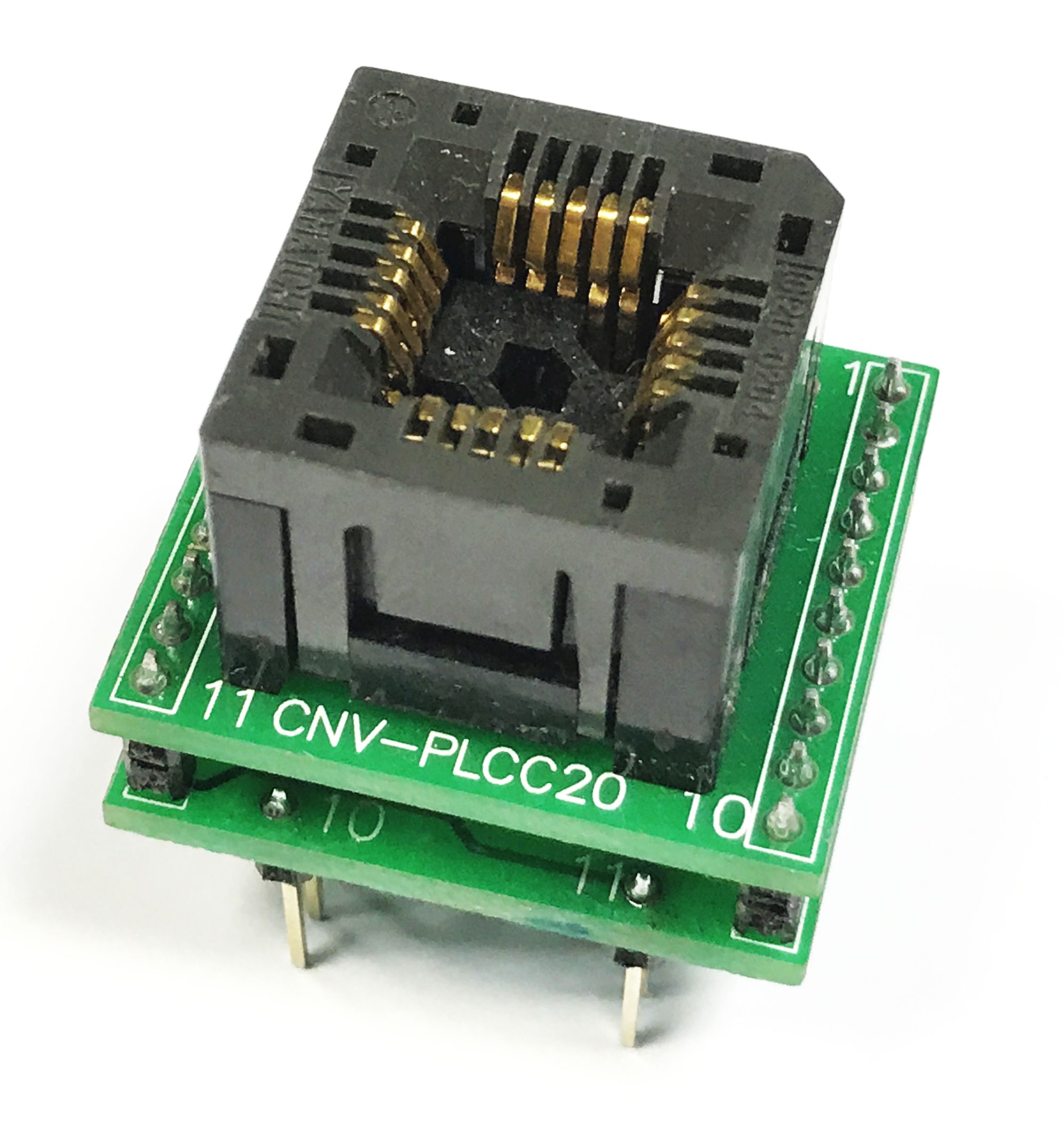

Adapter PLCC20 (SMD) na DIL 20 (PDIP) z wygodną podstawką typu Open Top ZIF (Yamaichi  IC120-0204 ) - adapter dla układów typu GAL/PAL oraz innych układów scalonych  w obudowach PLCC 20 (SMD) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL20 (PDIP) programatorów (Stager, Wellon, Labtool 48, Xeltek Superpro, MiniPRO TL866CS/A, Willem, itp) bądź innych urządzeń (np. w płytkach stykowych).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF  typu opentop pozwala na łatwą wymianę układów w porównaniu do tradycyjnych podstawek bez potrzeby używania specjalnych narzędzi typu extractor'y PLCC

- Wyprowadzenia: PLCC 20-pin --> PDIP 20-pin (szeroka) 1:1
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek standardowych i typu ZIF. Dla podstawek precyzyjnych konieczna jest dodatkowo jednorzędowa listwa Gniazda GoldPin.


Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

Adapter może być stosowany jako zamiennik poniższych adapterów:

    XELTEK: SA001A
    EETools: PA20LC20D
    LABTOOL:
    WELLON: WL-PL20-U1
    ELNEC: DIL20W/PLCC20 ZIF (ord. no 70-0921)
