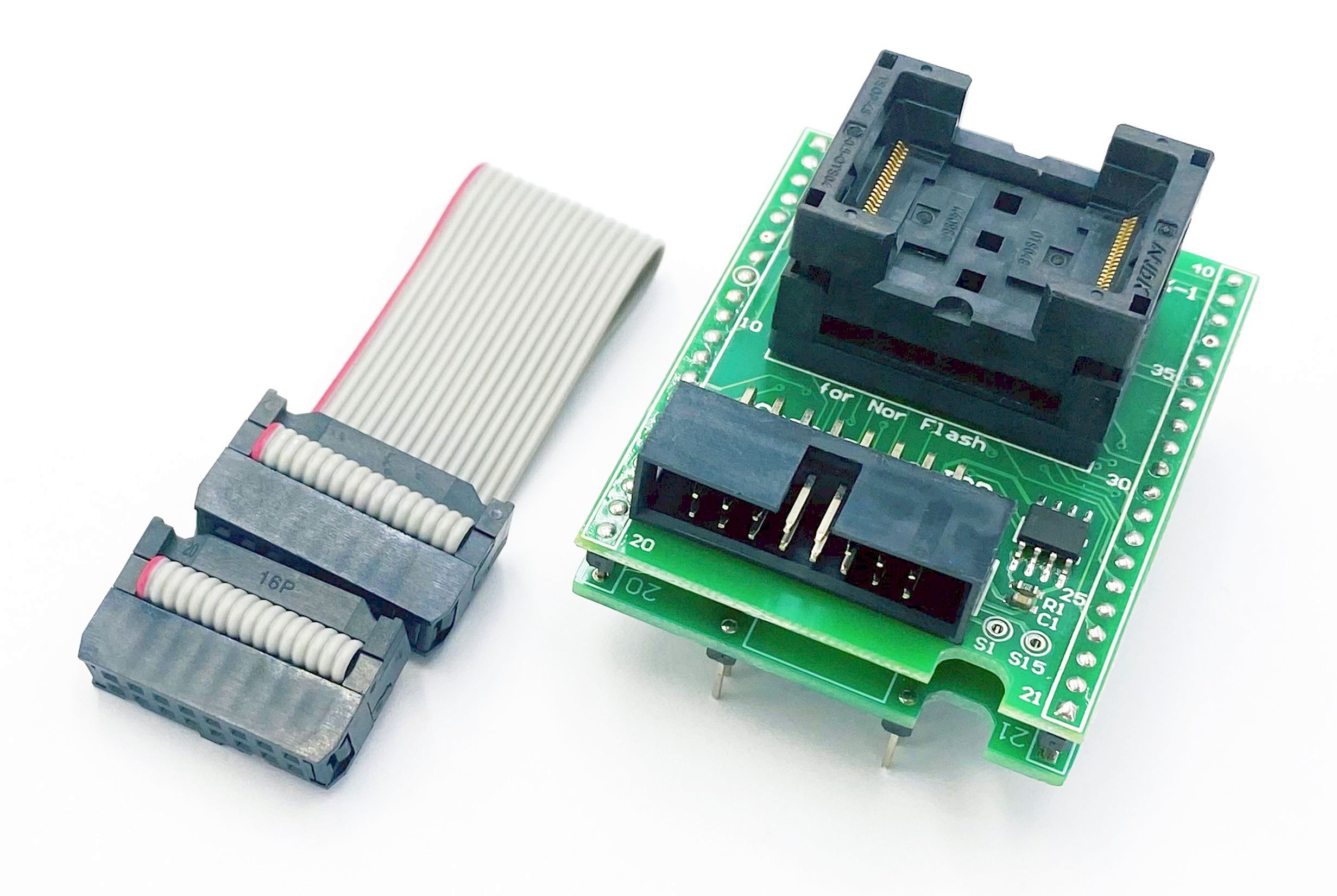

Adapter TSOP48 NOR ZIF - adapter dla  pamięci Flash (typu NOR) w obudowach SMD typu TSOP48 i TSOP40  dedykowany wyłącznie dla programatora XGecu T48.

Adapter przeznaczony dla rodziny obudów TSOP o długości 20mm z rastrem (odległość między sąsiednimi wyprowadzeniami układu) =0,5mm
Obsługuje układy o wymiarach 10x20mm i 12x20mm  - układ w obudowie TSOP48 umieszczamy normalnie w podstawce natomiast pamięci w obudowach TSOP40 w górnej części podstawki adaptera.
Rozwiązanie takie eliminuje konieczność posiadania wielu osobnych adapterów

Wymienna podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Gniazdo pod podstawką ZIF umożliwia łatwą wymianę podstawki w przypadku jej uszkodzenia czy zużycia.
Zastosowana podstawka ZIF  dual clamp (TSOP-48-0.5-013) chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

- Wyprowadzenia: TSOP48 -->PDIP40+16 - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)
- Raster TSOP48 (odległość między wyprowadzeniami) TSOP48 - 20mils (0.020") = 0,5mm
- Raster PDIP40 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
- Typy obsługiwanych układów: TSOP40 (10x20mm) i TSOP48 (12x20mm).

Adapter przeznaczony wyłącznie dla pamięci typu NOR Flash - dla pamięci NAND należy używać adaptera ADP_F48-EX-2


Oznaczenie XGecu: ADP_F48-EX-1
