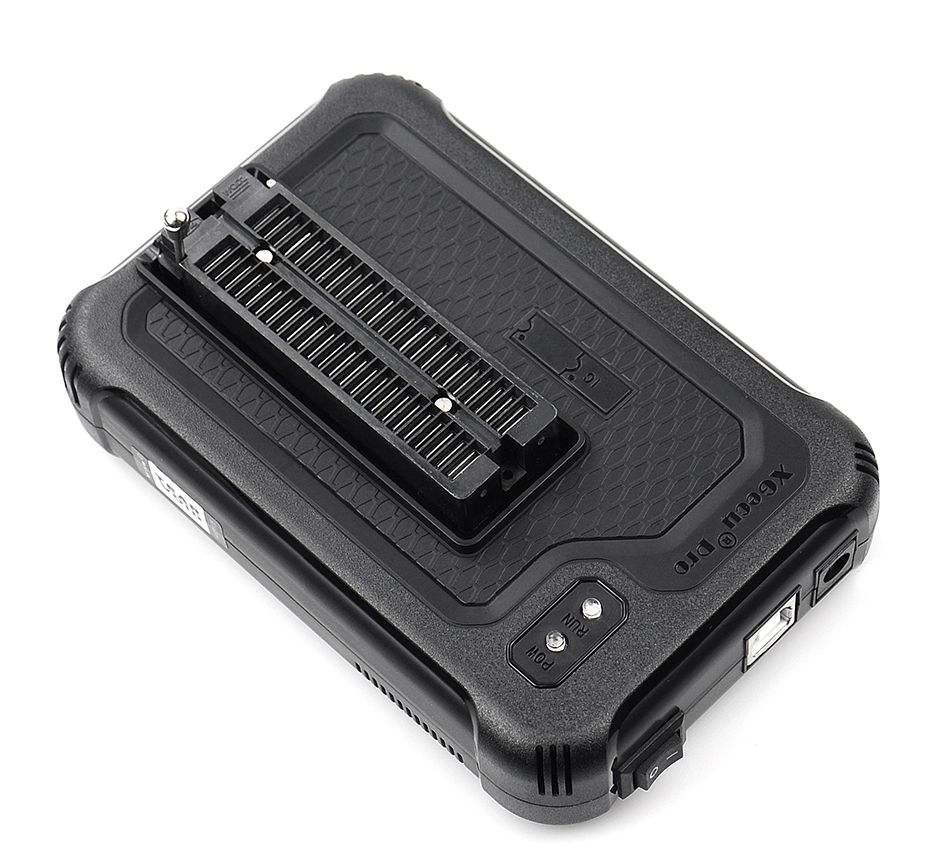

Uniwersalny Programator USB XGecu T56- uP/EPROM/Flash/EEPROM/NAND/eMMC ICSP PROMOCJA
Dostępność: Dostępny
Dostępna ilość:

XGecu T56 - To uniwersalny, super szybki mikroprocesorowy programator mikrokontrolerów, pamięci EPROM, EEPROM i Flash (zarówno typu NOR jak i NAND) oraz matryc logicznych PAL/GAL. Dodatkowo programator pozwala na testowanie pamięci SRAM i układów logicznych TTL/CMOS.

Jest to najnowszy produkt z rodziny XGecu. Szybsza i berdziej rozbudowana wersja popularnego i bardzo udanego modelu XGecu TL866II Plus , który z kolei zastąpił  wersje  MiniPRO TL866CS iTL866A.

Model T56 zyskał nową solidniejszą obudowę i co najważniejsze 48-pin profesjonalną podstawkę ZIF (zamiast 40-pin jak w poprzednich modelach).
Wyeliminowało to konieczność stosowania dodatkowego adaptera pośterdniego dla układów posiadających ponad 40-pin i umożliwiło stosowanie adapterów uniwersalnych do pełnych 48 wyprowadzeń (np. TSOP48-PDIP48, SOP44-PDIP44, PLCC44-PDIP44, TQFP44-PDIP44, TQFP48-PDIP48, i in).

Dodatkowe w pełni sterowane złącze 8-pin
umożliwia  bezpośrednią obsługę układów 56-pin.
Dostępne są adaptery TSOP56, SSOP56, BGA48, BGA63, BGA153/169. Architektura adapterów jest otwarta i upubliczniona przez producenta.

Wszystkie 56-pin
posiadają detekcję wyprowadzeń (programator pokazuje które piny układu nie stykają poprawnie)

Programator obsługiwany jest przez tą samą, sprawdzoną aplikację co model TL866II Plus (od wersji v.10.0 w górę) przy czym  wspiera znacznie większą liczbę układów (dla V10.13 programu liczba obsługiwanych układów przez model TL866 II Plus to 16 216 a przez programator T56 23 141).
W modelu T56 zwiększono również szybkość odczytu i programowania.


Najważniejsze cechy:

- napędzany przez 32-bit MCU 200MHz + Xilinx SP6 FPGA
- komunikacja z komputerem przez  USB2.0 HS 480MHz
- wyposażony w profesjonalną podstawkę ZIF 48-pin + dodatkowe złącze 8-pin
- wszystkie 56-pin mają pełne sterownie (wszystkie wyprowadzenia mogą pracować stabilnie nawet przy częstotliwości 50MHz)
- stabilny 8-pin'owy interface do programowania w układzie ( in-circuit programming interface) z możliwością użycia taśm przekraczających 30cm ze stabilną komunikacją na poziomie 25MHz (serie 25  / EMMC programowane w układzie można obsługiwać z maksymalnym zegarem o częstotliwości 40-50MHz)
- 64 poziomowa regulacja napięcia Vcc  w przedziale 1.2-6.5V
 - 64 poziomowa regulacja napięcia Vpp  w przedziale 6.5-25V
 - płynna regulacja  poziomów I/O  w przedziale 1.2V-3.6V
  - płynna regulacja zabezpieczenia nadprądowego  Vcc w przedziale 120-320mA
- pobór prądu <500mA przy napięciu 5V z portu USB - przy jednym programatorze żaden układ nie wymaga stosowania zewnętrznego zasilania)
- dodatkowe (zabezpieczone) złącze zasilania 5V-5.5V 500MA służy do masowego (kilka programatorów) programowania.
- prędkość zapisu układów EMMC na poziomie : 12MB/s-25MB/s, odczyt: 14MB/s-45MB/s
- funkcja auto-testowania każdego sygnału Vpp/Vcc /GND/IO



Oprogramowanie programatora XgPRO pracuje pod kontrolą systemów Windows (Win 2000 / Win XP / Win 2003 / Win2008 / Win Vista / Win7 / Win8 / Win10 32bit i 64 bit ) i teraz obsługuje również język polski.
posiada intuicyjny interface użytkownika i umożliwia automatyczną konfigurację napięcia zasilania - zatem nie trzeba niczego ustawiać ręcznie, przy czym istnieje możliwość ręcznego podniesienia/obniżenia napięć Vcc i Vpp dla pamięci EPROM (zachęcamy do pobrania oprogramowania poniżej i uruchomienia go w trybie demo, bez programatora)



Programator łączy się z komputerem PC poprzez port USB załączonym przewodem USB A/B. i nie wymaga do pracy dodatkowego zasilacza.


W zestawie znajduje się:
- Programator USB XGecu T56
- Przewód USB A/B do podłączenia z komputerem/zasilaczem USB
- Przewód 6-pin ICSP



Urządzenie polecamy zarówno profesjonalnym serwisom jak i amatorom programowania głównie w dziedzinie programowania BIOS'ów płyt głównych, kart graficznych i urządzeń peryferyjnych komputerów PC (pamięci Flash równoległe i szeregowe) a także sprzętu RTV/Sat oraz elektroniki samochodowej (Serial EEPROM/SPI Flash, pamięci równoległe Flash, EPROM i EEPROM a także mikrokontrolery PIC,AVR i in.).
Należy również zwrócić uwagę na bardzo kompaktowe wymiary urządzenia: 100x60x35mm co niewątpliwie docenią serwisanci wykonujący usługi w terenie.


Opisy i pomoc dla tego produktu >>
Sterowniki i program do obsługi programatora >>

Cena
Ilość
1 099,00 zł
1 049,00 zł
Galeria
Inni klienci kupujący ten produkt zakupili również
ATmega88 20AU - mikrokontroler z rodziny 8-bit megaAVR produkcji Atmel'a. Stosowany m.in. w Patch'u Unlooper'a N2 (niebawem w naszej ofercie). 8KB Flash, 512B EEPROM, 1KB SRAM. Zasilanie 4-5-5,5V. 16MHz. Wersja ROHS. Obudowa: TQFP 32 (SMD).
Adapter BGA63 ZIF -- oryginalny adapter przeznaczony do programowania układów typu NAND Flash w obudowie BGA63 o wymiarach: 11x9mm 11x9mm (i innych np. 10.5x13mm po zastosowaniu dodatkowej ramki) z rastrem (pitch) tj. odległość między sąsiednimi kulkami układu =0,8mm) dedykowany dla programatora XGecu T56. Wersja z podstawką ZIF typu Clamshell . Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania. Zastosowana wysokiej jakości podstawka ZIF z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez. Oznaczenie XGecu: XG-BGA63-0.8
Adapter BGA153/169 ZIF -- oryginalny adapter przeznaczony do programowania układów pamięci EMMC i EMCP w obudowach BGA169 i BGA153 (SMD) o wymiarach 13x11,5mm, 14x18mm, 12x16mm i 10x11mm z rastrem (pitch) 0,5mm dedykowany dla programatora XGecu T56. Wersja z podstawką ZIF typu Clamshell . Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania. Zastosowana wysokiej jakości podstawka ZIF z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez. Oznaczenie XGecu: SN-ADP-BGA169-EMMC
Adapter TSOP32/40/48/56 ZIF - adapter dla pamięci Flash (NOR i NAND) w obudowach SMD typu TSOP 56, TSOP48 , TSOP40 i TSOP32 dedykowany dla programatora XGecu T56. Adapter przeznaczony dla rodziny obudów TSOP o długości 20mm z rastrem (odległość między sąsiednimi wyprowadzeniami układu) =0,5mm. Obsługuje układy o wymiarach 8x20mm 10x20mm 12x20mm i 14x20mm - układ w obudowie TSOP56 umieszczamy normalnie w podstawce natomiast pamięci o mniejszej liczbie wyprowadzeń z lewej strony podstawki ZIF TSOP56 adaptera. Rozwiązanie takie eliminuje konieczność posiadania wielu osobnych adapterów. Oznaczenie XGecu: ADP-056-0.5
Adapter SSOP56 eZIF - adapter przeznaczony do programowania układów typu Am29BL802 i Am29BL162 w obudowie SSOP56 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =0,8mm) dedykowany dla programatora XGecu T56. Adapter w wersji z podstawką eZIF, nie wymaga wlutowania układów na czas programowania. Oznaczenie XGecu: ADP-SSO-056-0.8
