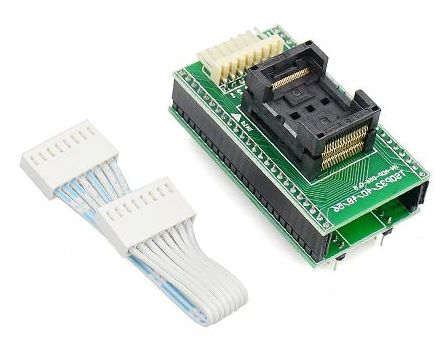

Adapter TSOP32/40/48/56 ZIF - adapter dla  pamięci Flash (NOR i NAND) w obudowach SMD typu TSOP 56, TSOP48 , TSOP40 i TSOP32   dedykowany dla programatora XGecu T56.

Adapter przeznaczony dla rodziny obudów TSOP o długości 20mm z rastrem (odległość między sąsiednimi wyprowadzeniami układu) =0,5mm
Obsługuje układy o wymiarach 8x20mm 10x20mm 12x20mm i 14x20mm - układ w obudowie TSOP56 umieszczamy normalnie w podstawce natomiast pamięci o mniejszej liczbie wyprowadzeń z lewej strony podstawki ZIF TSOP56 adaptera.
Rozwiązanie takie eliminuje konieczność posiadania wielu osobnych adapterów

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana podstawka ZIF  dual clamp (TSOP-56-0.5-013) chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

- Wyprowadzenia: TSOP56 -->PDIP48+8 - dedykowane wyłącznie dla programatora T56
- Raster TSOP56 (odległość między wyprowadzeniami) TSOP56 - 20mils (0.020") = 0,5mm
- Raster PDIP48 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
- Typy obsługiwanych układów: TSOP32 (8x20mm), TSOP40 (10x20mm), TSOP48 (12x20mm) i TSOP56 (14x20mm)

Powyższy adapter wchodzi również w skład zestawu adapterów dedykowanych   dla programatora XGecu T56.


Oznaczenie XGecu: SN-ADP-056-0.5
