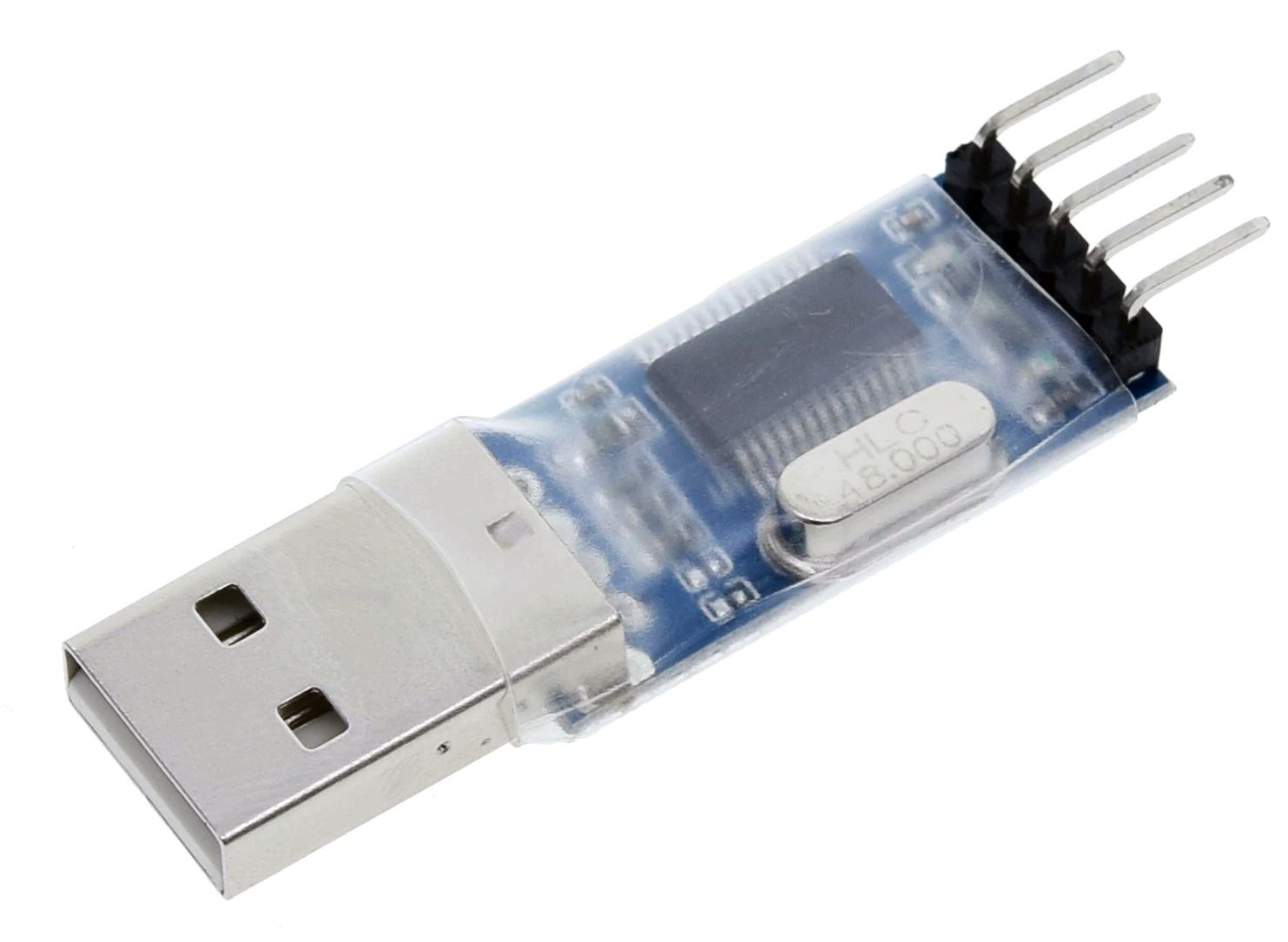

Konwerter USB-TTL w formie modułu oparty na popularnym chipsecie USB-RS232 PL2303 firmy Prolific


Urządzenie służy do komunikacji z różnymi urządzeniami elektronicznymi posiadającymi złącze szeregowe w standardzie TTL (0/5V lub 0/3,3V) takimi jak centrale alarmowe, tunery satelitarne (m.in. nBOX)  za pośrednictwem komputera czy innego urządzenia poprzez port USB.

Forma modułu umożliwia wykorzystanie układu jako niezależnego urządzenia lub wykorzystanie go również bezpośrednio we własnych aplikacjach (m.in budowanych na płytkach stykowych).


Podstawowe cechy:
- Komunikacja z komputerem poprzez port USB 2.0 (zgodny w dół z USB 1.0) poprzez złącze USB.
- Komunikacja z urządzeniem w standardzie TTL 3,3V/5V
- Chipset PL2303 (Prolific)
- Wyprowadzenia sygnałów Rx / Tx /+5V / +3,3V / GND na złączu Goldpin (R=2,54)
- 3 Diody LED informujące o zasilaniu i transmisji (Rx/Tx)
- Kompaktowe wymiary modułu ( 30x14mm z wtykiem USB i listwą goldpin / 60x14mm)
- Zabezpieczenie przed zwarciem transparętną koszulką.


Urządzenie działa pod kontrolą systemów:
- Windows 7 (32 i 64-bit), Windows Vista (32 i 64-bit), Windows XP (32 i 64-bit), Windows 98, 98SE, ME
- Linux 2.4 i nowsze

Urządzenie polecamy amatorom programowania urządzeń a także serwisantom RTV/Sat oraz alarmów.

Sterowniki >>
