Informacje o produkcie

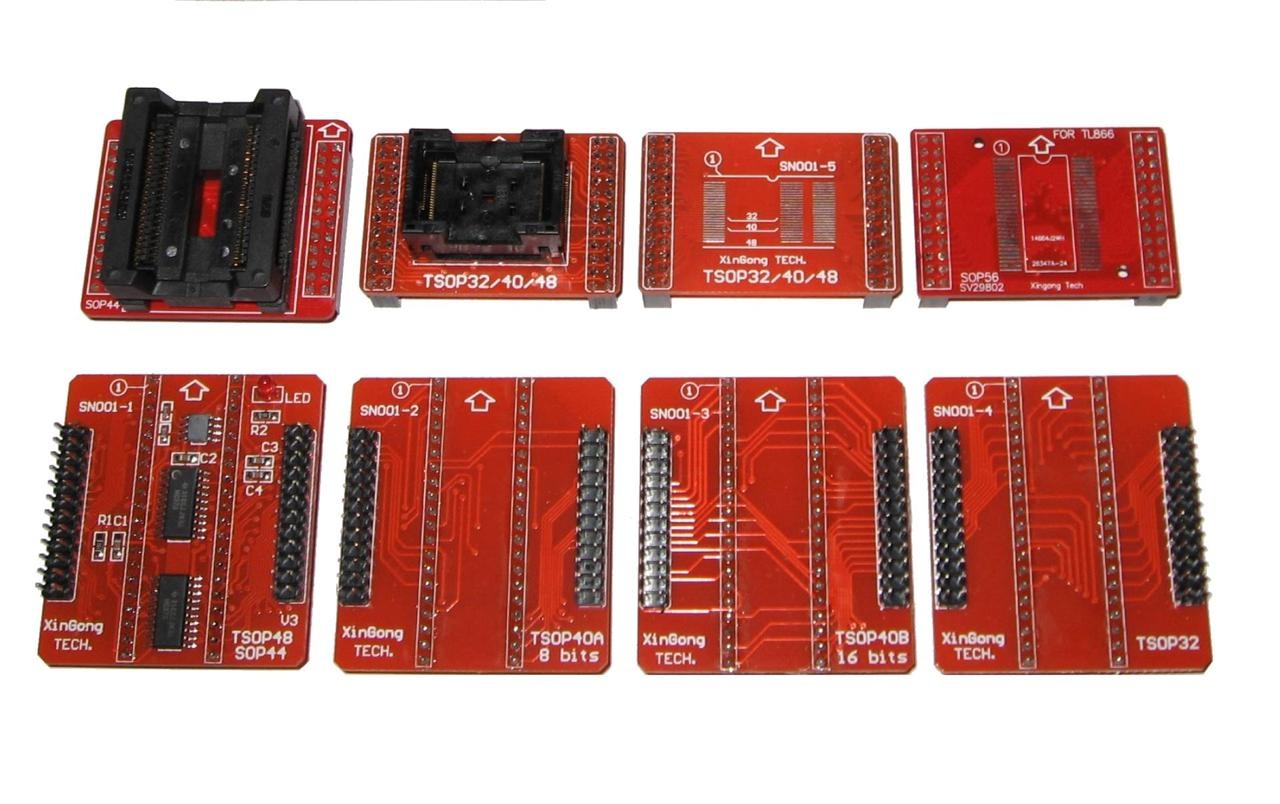

Zestaw 8 adapterów SMD (TSOP/SOP) dla programatora MiniPRO (TL866A/CS TL866II) PROMOCJA
Dostępność: Dostępny
Dostępna ilość:

Zestaw 8 adapterów TSOP/SOP dedykowanych dla rodziny programatorów MiniPRO ( TL866CS, TL866Ai TL866II Plus) - w skład kompletu wchodzi:


Adapter (konwerter) SN001-1 TSOP48/SOP44/SSOP56/BGA48 - umożliwiający programowanie układów o liczbie wyprowadzeń większej niż 40 w podstawce ZIF 40 programatora MiniPRO tj. układów w obudowach SOP44 (np. 28/29F200/400/800), SSOP56 (np. 29BL802, 29BL162), i TSOP48 (np. 29F800, 29GL064, 49F201),
Adapter umieszcza się bezpośrednio w programatorze a w niego wpina się kolejny adapter z odpowiednimi padami lub podstawką dla danego typu obudowy układu.

- Adapter SN001-2 TSOP40A 8 bits - umożliwiający programowanie układów w obudowie TSOP40/VSOP40 z 8-bit'ową szyną danych w podstawce ZIF 40 programatora MiniPRO (np. 29F080, 28F004)
Adapter umieszcza się bezpośrednio w programatorze a w niego wpina się kolejny adapter z odpowiednimi padami lub podstawką ZIF 32/40/48.

- Adapter SN001-3 TSOP40B 16 bits - umożliwiający programowanie układów w obudowie TSOP40/VSOP40 z 16-bit'ową szyną danych w podstawce ZIF 40 programatora MiniPRO (np. 49F1024, 29W102)
Adapter umieszcza się bezpośrednio w programatorze a w niego wpina się kolejny adapter z odpowiednimi padami lub podstawką ZIF 32/40/48.

- Adapter SN001-4 TSOP32 - umożliwiający programowanie układów w obudowie TSOP32/VSOP32 w podstawce ZIF 40 programatora MiniPRO (np. 29LV040, 28F512)
Adapter umieszcza się bezpośrednio w programatorze a w niego wpina się kolejny adapter z odpowiednimi padami lub podstawką ZIF 32/40/48.

- Adapter  SN001-5 TSOP32/40/48 - płytka do bezpośredniego wlutowania układów w obudowieTSOP32/VSOP32TSOP40/VSOP40 oraz TSOP48 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =0,5mm, odległość między rzędami wyprowadzeń układu 20 lub 14mm).
Adapter umieszcza się na odpowiednim dla obudowy i typu układu adapterze pośrednim:
- dla obudowy TSOP32/VSOP32 - SN001-4 TSOP32,
- dla obudowy TSOP40/VSOP40 - SN001-2 TSOP40A 8 bits lub SN001-3 TSOP40B 16 bit
- dla obudowy TSOP48 - SN001-1 TSOP48/SOP44/SSOP56

- Adapter  SN003 TSOP32/40/48 ZIF - analogiczny do powyższego (SN001-5 TSOP32/40/48)  adapter przeznaczony do układów w obudowie TSOP32TSOP40 oraz TSOP48 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =0,5mm, odległość między rzędami wyprowadzeń układu 20mm). wyposażony jednakże w podstawkę ZIF (Zero Insertion Force) co eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF  dual clamp japońskiej firmy Enplas  chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.
Adapter umieszcza się na odpowiednim dla obudowy i typu układu adapterze pośrednim:
- dla obudowy TSOP32 - SN001-4 TSOP32,
- dla obudowy TSOP40 - SN001-2 TSOP40A 8 bits lub SN001-3 TSOP40B 16 bits
- dla obudowy TSOP48 - SN001-1 TSOP48/SOP44/SSOP56

-
Adapter  SN002 SOP44 ZIF - adapter przeznaczony do układów w obudowie SOP44 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =1,27mm). wyposażony w podstawkę ZIF (Zero Insertion Force) co eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF  dual clamp japońskiej firmy Enplas  chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.
Adapter umieszcza się na adapterze pośrednim - SN001-1 TSOP48/SOP44/SSOP56

- Adapter  SV29802 SOP56 - płytka do bezpośredniego wlutowania układów w obudowie SSOP56 (29BL802, 29BL162)
Adapter umieszcza się na adapterze pośrednim - SN001-1 TSOP48/SOP44/SSOP56


Posiadaczom programatora w wersji TL866II Plus proponujemy dodatkowo rozszerzenie powyższego zestawu o adapter pośredni NAND08 umożliwiający wraz z powyższymi adapterami AddOn ( SN001-5 TSOP32/40/48 lub SN001-5 TSOP32/40/48 ) programowanie 8-bit'owych pamięci NAND.


Cena
Ilość
249,00 zł
229,00 zł
