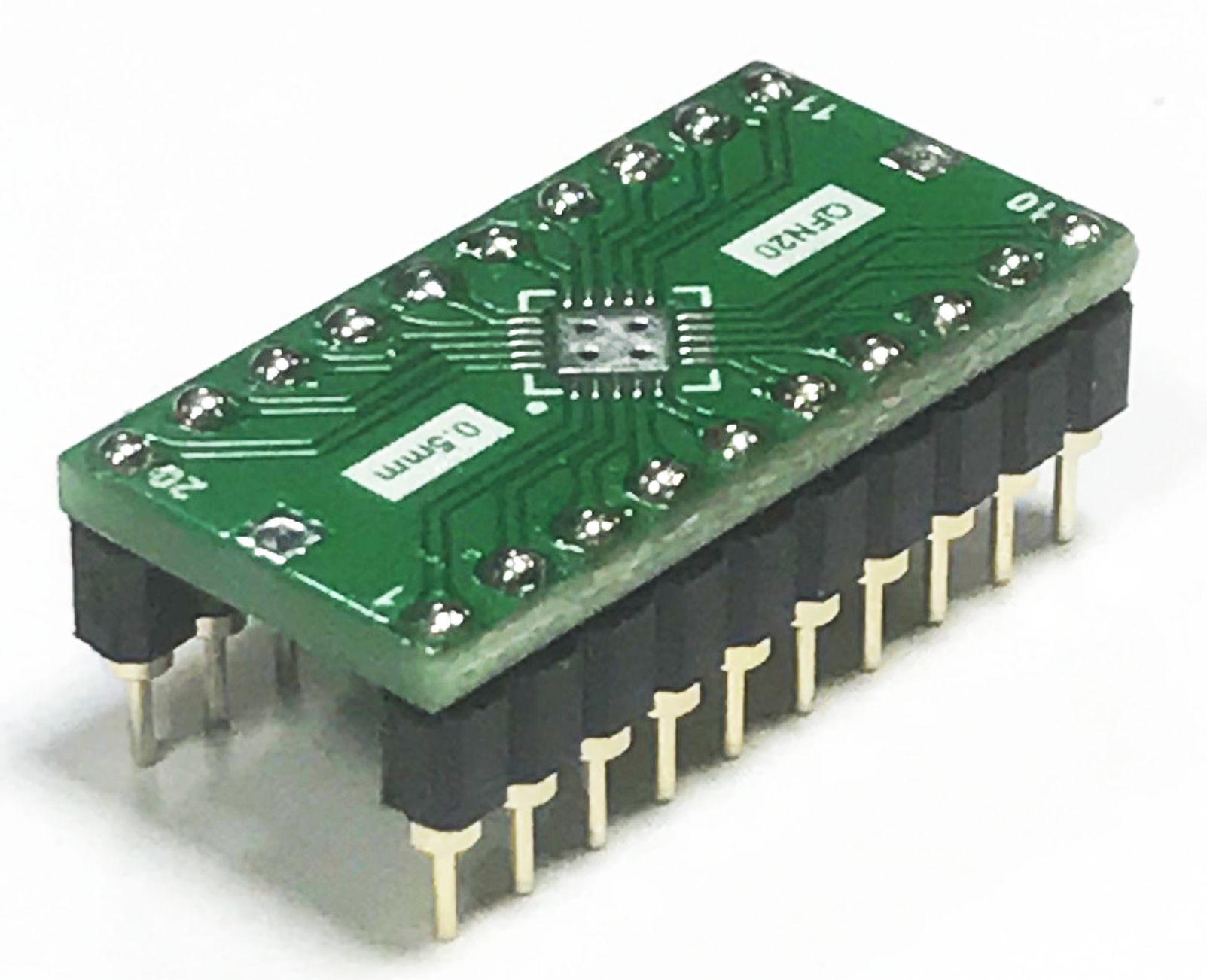

Adapter VQFN20 4x4mm (0,5mm) --> DIL20 (PDIP20) 2,54/0.400"
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter VQFN20 / QFN20 / MLF20 (SMD) na DIL 20 (PDIP) - adapter dla mikrokontrolerów (np. ATtiny2313, PIC16F677 )oraz innych układów w obudowach VQFN20 / MLF20 4x4mm  (z rastrem 0,5mm/0.02") pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL20 programatorów bądź innych urządzeń (np. płytek stykowych, prototypów).


- Wyprowadzenia: 1:1 VQFN20 (body: 4x4mm, raster: 0,5mm/0.02") -->PDIP20
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami układu) - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 400mils (0.400") = 10,16mm


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK:
EETools:
LABTOOL:
WELLON: WL-QFN 20-U1
ELNEC: DIL20/QFN20-1 ZIF  (Ord. no. 70-3262)

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.


Jest to tańsza wersja adaptera wymagająca wlutowania układu VQFN na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
10,00 zł
5-9
:
9,00 zł
10-
:
8,00 zł
