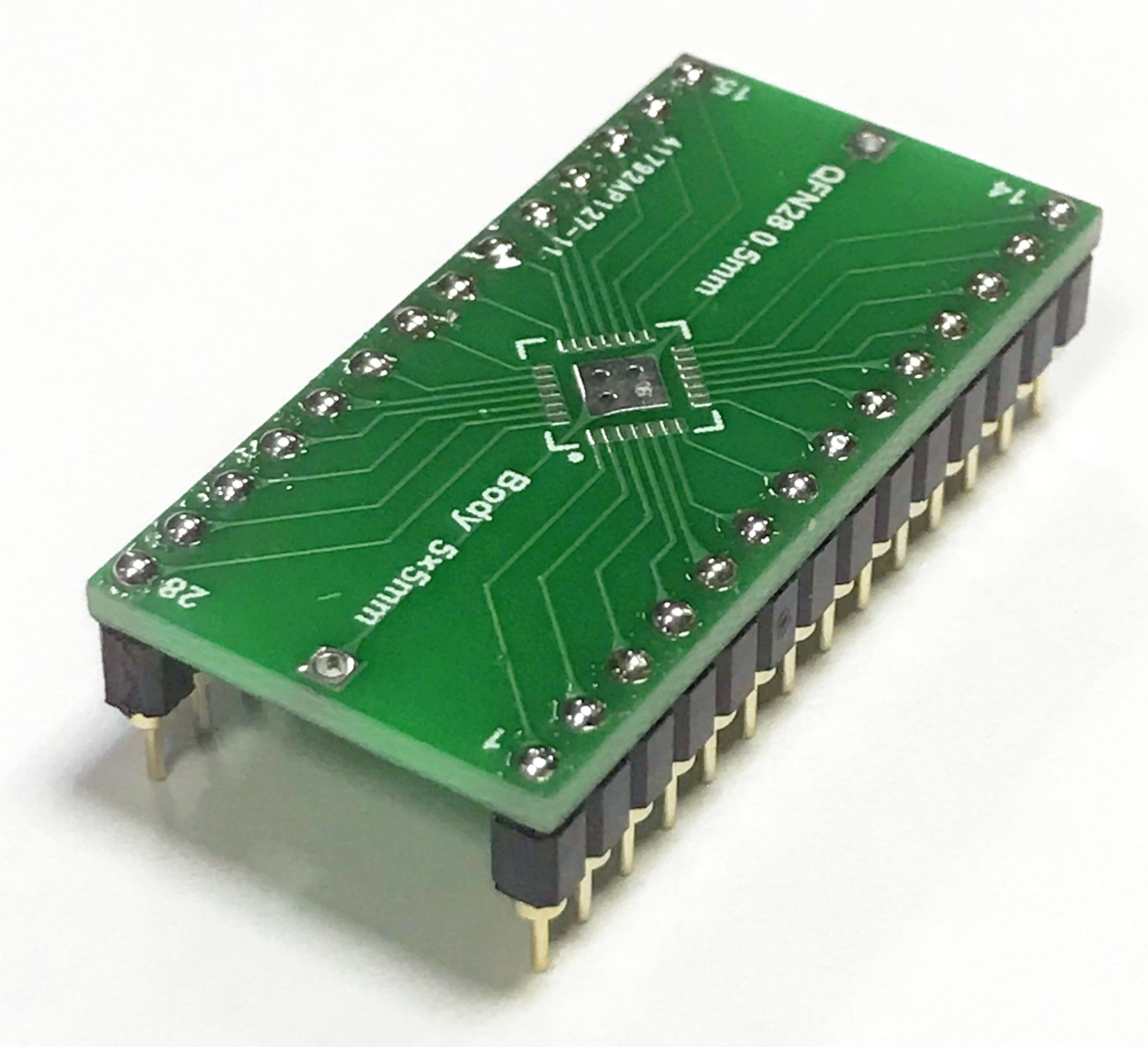

Adapter QFN28 5x5mm (0,5mm) --> DIL28 (PDIP28) 2,54/0.600"
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter QFN28 / MLF28 (SMD) na DIL 28 (PDIP) - adapter dla mikrokontrolerów (np. PIC16F876A) oraz innych układów w obudowach QFN28 / MLF28 5x5mm  (z rastrem 0,5mm/0.020") pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL28 programatorów bądź innych urządzeń (np. płytek stykowych, prototypów).


- Wyprowadzenia: 1:1 QFN28 (body: 5x5mm, raster: 0,5mm/0.020") -->PDIP28
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami układu) - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,24mm


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA685
EETools:
LABTOOL:
WELLON: WL-MLF28-U1 lub WL-QFN28-U1
ELNEC: DIL28/QFN28-1 ZIF-CS  (Ord. no. 70-0310)

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.


Jest to tańsza wersja adaptera wymagająca wlutowania układu QFN na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
11,00 zł
5-9
:
10,00 zł
10-
:
9,00 zł
