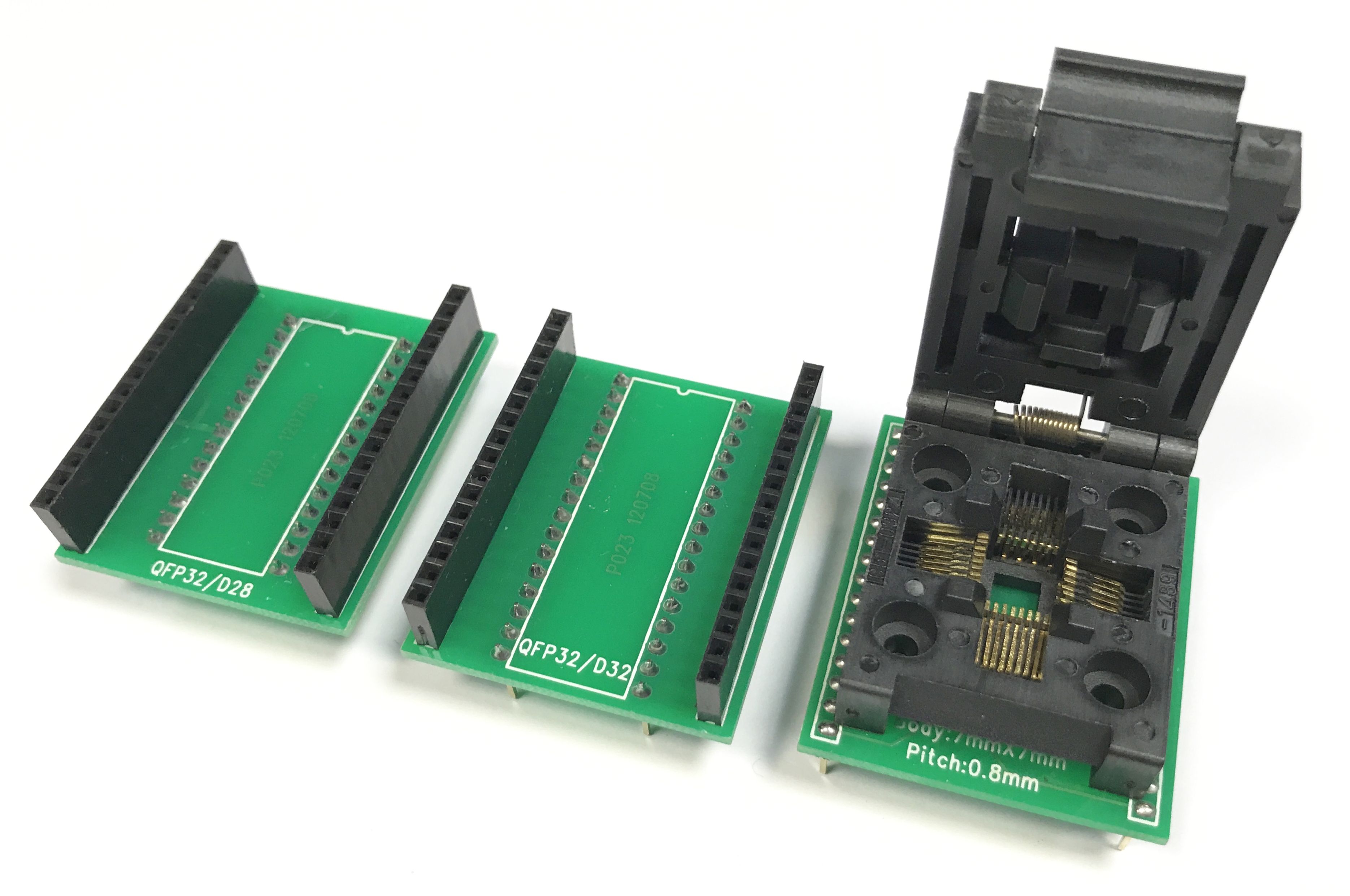

Adapter TQFP32 / QFP32 --> DIL28/32 (PDIP28/32) ZIF (Clamshell)
Dostępność: chwilowo brak
Dostępna ilość:
Producent: ELIPTOR

Zestaw adapterów uniwersalnych TQFP32 / QFP32 (SMD) na DIL 28 lub 32 (PDIP28/32) z wygodną podstawką typu Clamshell ZIF QFP32 (serii IC51-0324) - adapter dla mikrokontrolerów oraz innych układów (np. popularny FTDI FT232BL) w obudowach TQFP32 lub LQFP32  (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL28/32 (rozłączna budowa adaptera)  lub większych programatorów wyposażonych w złącze ZIF (MiniPRO, Stager, Wellon, Labtool 48, Xeltek Superpro itp) bądź innych urządzeń (np. prototypów, płytek stykowych itp.).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF  typu clampshell pozwala na jeszcze łatwiejszą wymianę układów w porównaniu do tradycyjnych podstawek ZIF (układ kładziemy swobodnie na wyprowadzeniach podstawki, zamykamy jej wieczko - podstawka się zatrzaskuje, aby wyjąć układ naciskamy delikatnie na zamek, podstawka automatycznie się otwiera i podnosimy swobodnie leżący układ)

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: TQFP32 (raster: 0,8mm / rozmiar 7x7mm) -->PDIP28 jak na schemacie po prawo zgodnie z kartami katalogowymi np. układów rodziny ATmega.
Umożliwia to zastosowanie układu w obudowie TQFP32 tak jak by był to układ w typowej obudowie PDIP28 (np. w programatorach, które nie posiadają w menu układów w obudowie TQFP.
Jest to zatem konfiguracja uniwersalna dla wszystkich programatorów (np. XGecu TL866CS/TL866A/TL866II Plus)

- Wyprowadzenia: TQFP32 (raster: 0,8mm / rozmiar 7x7mm) -->PDIP32 jak na schemacie poniżej (stosowane np. w programatorach TNM5000 czy Wellon (Weilei)


- Piny PDIP typugoldpin - dla podstawek typu ZIF lub płytek stykowych.
- Raster (odległość między wyprowadzeniami układu PDIP) - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,25mm


Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.



Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA663
EETools: PA32TQ32DA
LABTOOL: SDP-UNIV-32TQ
WELLON: WL-TQFP32-U1 lub WL-QFP32-U002
ELNEC: DIL32/TQFP32-1 ZIF (70-0135))

Jest to droższa wersja adaptera, która nie wyma wlutowania układu TQFP na pad'y adaptera. Dostępna jest również tańsza wersja adaptera bez podstawki ZIF  wymagająca wlutowywania układu.

Cena
169,00 zł
