Programator USB szeregowych pamięci Flash i EEPROM CH341A - To szybki, ekonomiczny, kompaktowy programator pamięci szeregowych SPI Flash (25/26xxx) i EEPROM z szyną I2C: serii: 24Cxx oraz konwerter USB-TTL w jednym.
Urządzenie zostało zbudowane w oparciu o specjalistyczny konwerter USB CH341A firmy Winchiphead, następcy popularnego CH341 stosowanego często w konwerterach USB-RS232/LPT.
Urządzenie komunikuje się z komputerem poprzez port USB co umożliwia szybki proces odczytu i programowania pamięci. Posiada dwa tryby pracy:
- Printer Mode ( sterowniki USB driver) w którym pozwala na programowanie w/w pamięci szeregowych
- Serial Mode (sterowniki TTL driver) w którym działa jak typowy konwerter USB-TTL
wybów pracy programatora odbywa się umieszczoną na programatorze zworką (zwarta - tryb programowania lub rozwarta tryb konwertera USB-TTL).

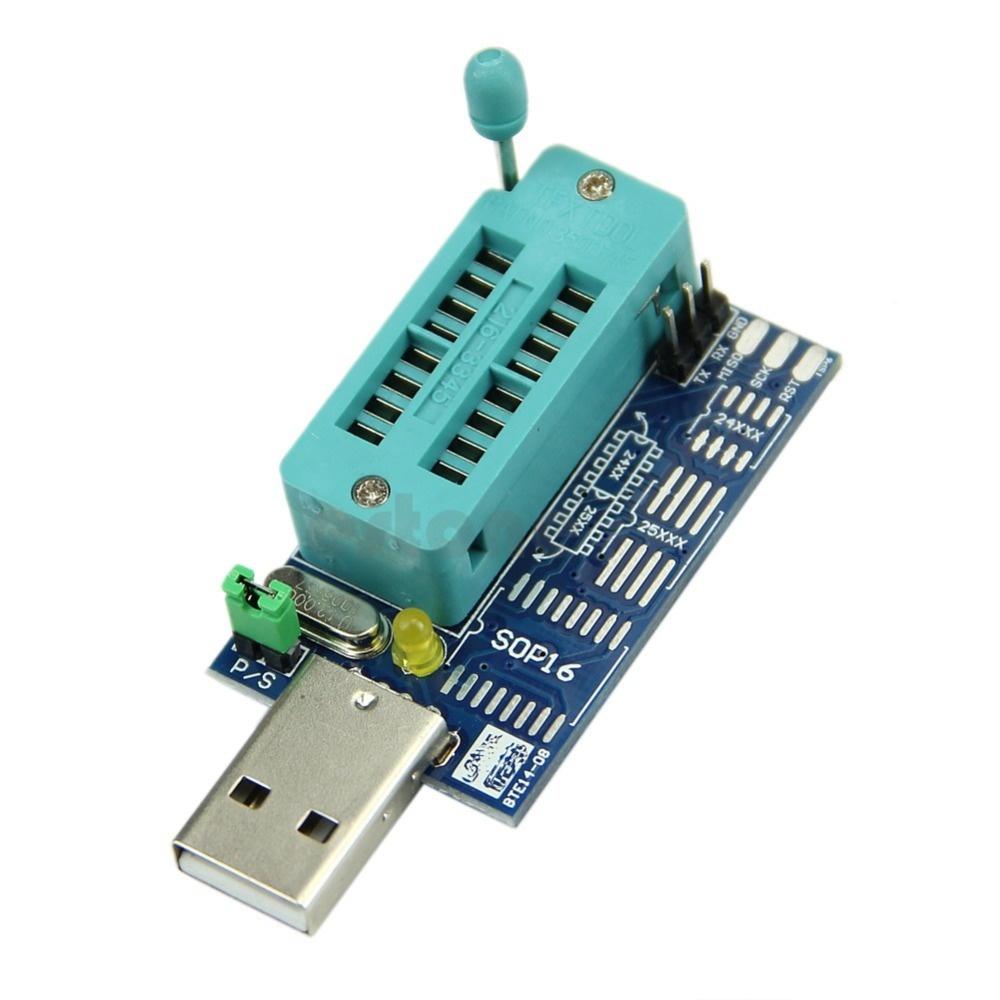

Programator został wyposażony w diodę LED (Power) informującą o stanie urządzenia oraz profesjonalną podstawkę ZIF 16-pin ( =2x8-pin) firmy Textool z osobnymi miejscami na układy SPI Flash (25/26xxx) i EEPROM I2C: (24Cxx).
UWAGA! Układy należy wkładać tak jak jest to opisane na programatorze a nie jak pokazuje program!
Na programatorze znajdziemy ponadto złącze TTL (GND/Rx/Tx), oraz pady do ewentualnego wlutowania pamięci szeregowych SPI Flash (25/26xxx) w obudowach SO (SOIC) 8 i 16-pin - choć zalecamy używanie ich jedynie w sytuacjach awaryjnych stosując na codzień adaptery DIL8.
Oprogramowanie programatora CH341A v. 1.17PL posiada intuicyjny interface i jest w 95% spolszczone.
Proponujemy pobranie i przetestowanie aplikacji w formie demo bez dołączonego programatora (nie wymaga instalacji zarówno programu jak i sterowników).
Program działa poprawnie na systemach Windows XP/7/8 - zarówno w wersji 32 jak i 64-bitowej.
Rozwijane jest również oprogramowanie na system Linux (obecnie jedynie wiersz poleceń)
Programator łączy się z komputerem PC umieszczając go bezpośrednio w porcie USB (można ewentualnie zastosować przedłużacz USB A F/M). Urządzenie nie wymaga dodatkowego zewnętrznego zasilania.
Urządzenie polecamy amatorom programowania głównie BIOS'ów płyt głównych, kart graficznych i urządzeń peryferyjnych komputerów PC (SPI Flash) a także sprzętu RTV/Sat oraz elektroniki samochodowej (Serial EEPROM/SPI Flash).
Należy również zwrócić uwagę na bardzo kompaktowe wymiary urządzenia: (ze złączem USB) 65x27x25mm co niewątpliwie docenią serwisanci wykonujący usługi w terenie.
Powyższy programator jest tańszą wersją pozbawioną złącza ISP do programowania pamięci (GND/CS/MISO/CLK/MOSI/3,3V) w układzie (np. poprzez klips testowy) w ofercie posiadamy również wersje ze złączem ISP
