Informacje o produkcie

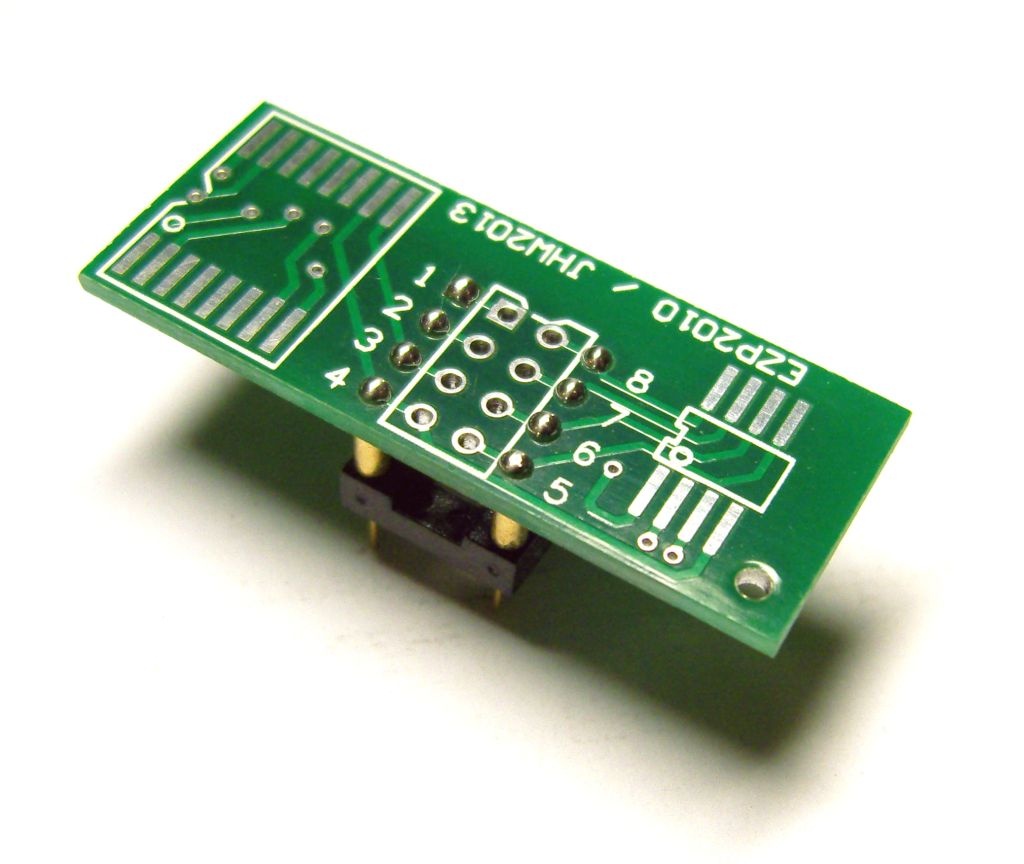

Adapter SO8/SO16 -->DIL8 dla pamięci szeregowych Flash, EEPROM i uP (SO8/16 SOIC8/16)
Dostępna ilość:
Producent: ELIPTOR
Adapter SO8/SO16 (SOIC 8/SOIC 16) SMD na DIL 8 - podwójny adapter dla szeregowych pamięci Flash, pamięci EEPROM, mikrokontrolerów oraz innych układów w obudowach SO8 (SOIC8) o szerokości .150" (JEDEC SOIC) i .200" (EIAJ SOIC) tj. 3,81 i 5,08mm  oraz dla szeregowych pamięci Flash w obudowach SO16 (SOIC16) o szerokości .300" (JEDEC SOIC) tj. 7,62mm pozwalający na programowanie i używanie ich w podstawkach bądź na pad'ach DIL8 programatorów i innych urządzeń.

Adapter posiada również pady do ew. wlutowania listwy goldpin 2x4-pin (2,54mm) dla złącz IDC przydatnej do programowania ICSP np. klipsem pomiarowym

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 SO8-->DIL8

- Wyprowadzenia SO16->DIL8:
 7 - 1
 8 - 2
 9 - 3
10 - 4
15 - 5
16 - 6
 1 - 7
 2 - 8

- Odległość między rzędami wyprowadzeń układu SO8: 3,81-5,08mm (.150"-.200")
- Odległość między rzędami wyprowadzeń układu SO16: 7,62mm (.300")
- Rozstaw między wyprowadzeniami elementu: 1,27mm (.050")
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

Opis... >>>

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
7,00 zł
5-9
:
6,50 zł
10-
:
6,00 zł
Galeria
Inni klienci kupujący ten produkt zakupili również
M27C1024 -pamięć EPROM, równoległa, o organizacji 16-bit i pojemności 1 megabit (128KB) - 70ns. OTP (jednokrotnie programowalna). Stosowana często jako firmware urządzeń (drukarki, kserokopiarki, komputery ECU). Może być zamiennikiem lub zastąpiona przez pamięci EPROM 27C1024 / 27PC210/ 27C102 innych producentów. Obudowa: PLCC44 (SMD). Obudowa PLCC44.
Adapter dla pamięci EEPROM, pamięci seial Flash, mikrokontrolerów oraz innych układów w obudowach SO8 (SOIC8) 3,81mm (.150" / 150mil) pozwalający na programowanie i używanie ich w podstawkach DIL8 programatorów bądź innych urządzeń bez konieczności lutowania. firmy Otis z systemem dual clamp chwyta wyprowadzenia układu zarówno z góry jak i z dołu co zapewnia lepszy kontakt z układem.
M28F102 -120K1 -pamięć Flash, równoległa, o pojemności 1 megabit (128KB) i organizacji 16-bit (64KB x 16) - produkcji ST Microelectronic. Pamięć wielokrotnego programowania i kasowania (elektrycznie programatorem). Zgodna z TMS28F210. Po zaprogramowaniu może być użyta jako bezpośredni zamiennik pamięci EPROM 27C1024./ 27PC210 / 27C102. Stosowana jako firmware różnych urządzeń (m.in. drukarki, kserokopiarki, komputery samochodowe ECU itp.). Czas dostępu 120 ns. Obudowa: PLCC44 (SMD).
Adapter dla pamięci Flash, EEPROM, mikrokontrolerów oraz innych układów w obudowach TSSOP8 / TSOP8 lub MSOP8 / uSOP8 (SMD) pozwalający na programowanie i używanie ich w podstawkach DIL8 programatorów, płytek stykowych bądź innych urządzeń.
Adapter PDIP8 (DIL8) na SO8 /SOIC 8/ (SMD) - adapter umożliwiający umieszczenie układów w obudowach PDIP8 (lub adapterów na DIL8) na padach obwodów drukowanych (PCB) standardu SO8 (SOIC8) o rastrze 1,27mm i szerokości .150" (JEDEC SOIC) i .200" (EIAJ SOIC) tj. 3,81 i 5,08mm. Szczególnie przydatny w serwisach GSM, Radio-Code. a także w serwisach elektroniki samochodowej i RTV do testowania różnych programów (wsadów) bez potrzeby każdorazowego wylutowywania układów. Wersja nierozłączna.
