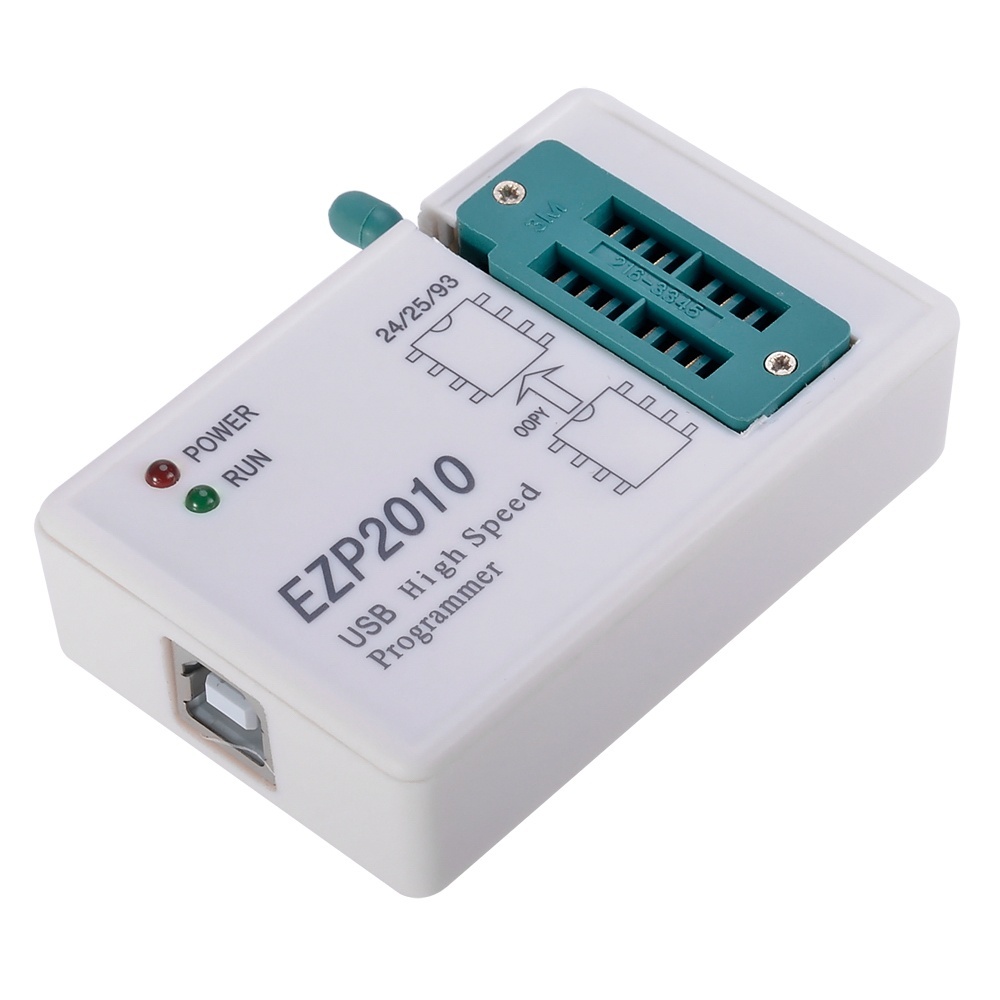

EZP2010 - To profesjonalny, szybki programator
pamięci szeregowych EEPROM (I2C: 24Cxx,
SPI: 25Cxx i
Microwire: 93Cxx) oraz pamięci
SPI Flash (25xxx).
Urządzenie komunikuje się z komputerem poprzez
port USB 2.0 z prędkością
12 Mb/s co umożliwia
niezwykle szybki proces odczytu i programowania pamięci (średni czas odczytu pamięci flash o pojemności 8 Mbit to 4 sek a zapisu: 9 sek. ).
Programator posiada również
funkcję samodzielnej kopiarki umożliwiając kopiowanie zawartości jednego układu na drugi
bez potrzeby podłączania komputera.
Urządzenie zostało wyposażone w
2 diody LED (Power i Run) informujące o stanie urządzenia oraz
profesjonalną podstawkę ZIF 16-pin ( =2x8-pin dla funkcji kopiowania).
Komunikacja z układami w obudowach SMD (SOIC 8/16) odbywa się za pomocą adapterów
SO8-DIL8 lub
SO8/SOIC16-DIL8 (2 adaptery w komplecie), możliwe jest również
programowanie pamięci w układzie (ISP) poprzez złącze w dołączonym adapterze.
Oprogramowanie programatora EZP2010 posiada
intuicyjny interface użytkownika i umożliwia
automatyczną detekcję układów (SPI Flash) oraz
konfigurację napięcia zasilania - zatem nie trzeba niczego ustawiać ręcznie.
Programator łączy się z
komputerem PC poprzez
port USB załączonym
przewodem USB A/B. i nie wymaga do pracy dodatkowego zasilacza.
Zewnętrzny
zasilacz USB (dołączony w komplecie) przydatny jest jedynie dla funkcji niezależnej kopiarki.
W zestawie znajduje się:- Programator EZP 2010 USB
- Przewód USB A/B do podłączenia z komputerem/zasilaczem USB
- Zasilacz USB
- 2 Adaptery dla układów SMD (SO8-DIL8 i SO8/SOIC16/ISP-DIL8)
- Płyta CD
Przykładowe czasy odczytu, programowania, weryfikacji pamięci szeregowych obsługiwanych przez programator EZP2010 USB:
| Typ układu: |
Pojemność: |
Czas odczytu (sek.)
|
Czas zapisu(sek.) |
Weryfikacja (sek.) |
| W25X10 |
1Mbit |
0.4 |
1.0 |
0.4 |
| SST25VF010 |
1Mbit |
0.4 |
3.4 |
0.4 |
| MX25L1005 |
1Mbit |
0.4 |
1.0 |
0.4 |
| W25X80 |
8Mbit |
3.1 |
10.1 |
3.1 |
| SST25VF080 |
8Mbit |
3.1 |
11.7 |
3.1 |
| MX25L8005 |
8Mbit |
3.1 |
6.5 |
3.1 |
| EN25T80 |
8Mbit |
3.1 |
9.3 |
3.1 |
| W25X32 |
32Mbit |
13.2 |
29.3 |
13.2 |
| AT24C016 |
16Kbit |
0.3 |
0.7 |
0.3 |
| AT24C256 |
256Kbit |
3.8 |
6.0 |
3.8 |
| AT93C86 |
16Kbit |
1.3 |
3.0 |
1.3 |
Urządzenie polecamy zarówno profesjonalnym serwisom jak i amatorom programowania głównie w dziedzinie programowania BIOS'ów płyt głównych, kart graficznych i urządzeń peryferyjnych komputerów PC (SPI Flash) a także sprzętu RTV/Sat oraz elektroniki samochodowej (Serial EEPROM/SPI Flash).
Należy również zwrócić uwagę na bardzo kompaktowe wymiary urządzenia: 70x55x18mm co niewątpliwie docenią serwisanci wykonujący usługi w terenie.
