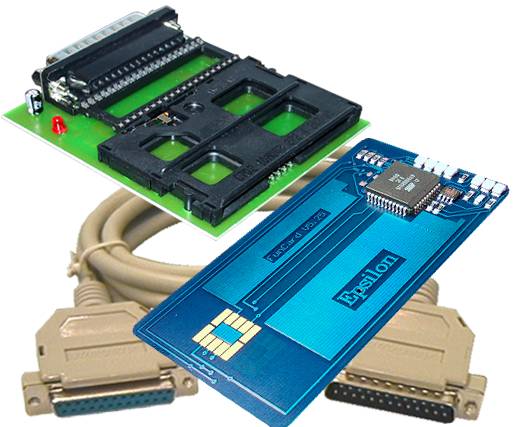

Zestaw FUN Pro 3 (PCB) - Zestaw
karty mikroprocesorowej FunCard 3 (PCB) wraz z dedykowanym
programatorem FunProg PRO i
przewodem D-Sub 25F/M do PC.
Powyższy zestaw umożliwia całkowite (procesor i pamięć external eeprom) zaprogramowanie załączonej karty.
Karta FUN 3 v.5.25 PCB (AVR Card) - Karta mikroprocesorowa (Smart-Card) oparta o popularny, szybki procesor
RISC z rodziny
AVR (
Atmel AT90S8515A) oraz pamięć szeregową EEPROM
128kbit (
24C128)
Karta posiada
diody LED informujące o stanie karty oraz złącze pod
wyświetlacz LCD.
Powyższa karta jest
dwustronna (od spodu styki "Reserved" wykorzystane do programowania (np.
FUNProg PRO ,
Multiprog PLUS).
New design! Zmiany w ver. 5,25 w stosunku do 5,05: -zastosowanie procesora
AVR w obudowie
PLCC44 zamiast
DIL40 (pozwoliło na zmniejszenie długości karty)
-zmiana wyprowadzeń dla
wyświetlacza LCD z 4-bitowej szyny portu D procesora (PD0-PD3) - wykorzystywanej również do sterowania 4 diod LED na 8-bitowy port C (PC0-PC7) - co umożliwia jednoczesne wykorzystanie
wszystkich diod i LCD.
-zmiana 7-pin złącza SIL do programowania programatorem
FUN Prog Lite na rozszerzone 20-pin SIL (od spodu karty) zachowujące zgodność programowania programatorem
FUN Prog Lite i umożliwia podłączenie
wyświetlacza LCD.
Karta posiada
złocone styki ISO i zaokrąglone rogi - co gwarantuje idealny styk i trwałość użytkowania. Karta
zgodna w dół z kartą
Fun2.
Programator FunProg PRO - jest programatorem
kart FUN/ATmega (Black Card) i oddzielnych
procesorów AVR i ATmega, zgodnym z FunProg/Apollo
Oparty o układy scalone (bufory) - gwarantuje poprawną pracę
nawet przy długim kablu łączącym go z PC.
Komunikacja z komputerem poprzez port
LPT (równoległy) odbywa się załączonym kablem
D-Sub 25F/M.
Programowanie karty odbywa się tu
poprzez złącze smart-card. a dołożona podstawka umożliwia programowanie
także osobnych procesorów 40pin.
Programator ten
nie wymaga zewnętrznego zasilania - zasilany jest z portu LPT.
