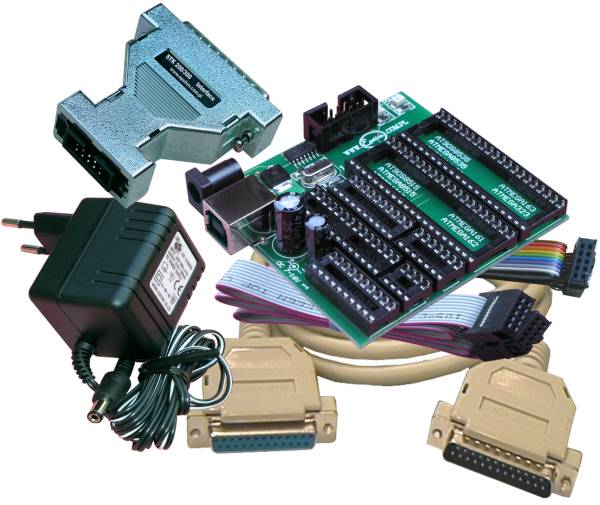

Zestaw STK 200/300 z STK AVR&MCS-51 Program Board - zestaw programatora ISP dla mikrokontrolerów AVR, ATmega, ATtiny i szeregowych MCS-51 - STK 200/300 oraz adaptera STK AVR&MCS-51 Program Board wraz z dedykowanym zasilaczem sieciowym oraz przewodem połączeniowym do PC.


 Programator STK 200/300 jest szeregowym, uniwersalnym programatorem:
-  mikrokontrolerów z rodziny AVR (także nowszych rodzin  ATmega, ATiny)
-  procesorów MCS-51 posiadających interface szeregowy (AT89Sxxxx)
- jak i szeregowych pamięci DataFlash (DB45xxxx) firmy Atmel.
Programator STK 200/300 - jest programatorem ISP - służącym głównie do programowania mikrokontrolerów "w układzie" (ISP = In System Programmer).
Zaletą powyższego programatora jest jego uniwersalność polegająca na współpracy z wieloma programami jak np PonyProg, IC Prog, BasCom, ISPprog. AVR Dude, WinAVR i inne.


Adapter STK AVR&MCS-51 Program Board - rozszerza możliwości programatora STK o możliwość programowania również osobnych układów.
STK AVR&MCS-51 Program Board - posiada zarówno złącza zasilania (dla zasilacza sieciowego DC 7-16V lub dla zasilania z portu USB komputera PC), jak i układ generatora (4MHz) konieczny do programowania mikrokontrolerów programatorami STK200/300.
Interface został wyposażony w 7 podstawek PDIP (DIL) pozwalających programować następujące mikrokontrolery firmy ATMEL:
- szeregowe MCS-51: AT89S51, AT89S52, AT89S53, AT89S2051, AT89S4051, AT89S8252, AT89S8253
- AVR: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4414, AT90S8515, AT90S8535, AT90S44333,
- megaAVR:- ATmega8, ATmega16, ATmega32, ATmega48, ATmega88, ATmega161, ATmega162, ATmega163, ATmega164, ATmega323, ATmega324, ATmega644,, ATmega8515, ATmega8535
- ATtiny:- ATtiny10, ATtiny11, ATtiny12, ATtiny13, ATtiny15, ATtiny22, ATtiny24, ATtiny25, ATtiny28, ATtiny45, ATtiny85, ATtiny2313,
- oraz inne (poprzez odpowiednie adaptery SMD -> PDIP)

W zestawie znajduje się wielokolorowy przewód zakończony końcówką IDC do programowania ISP
oraz przewód zakończony z 2 stron końcówkami IDC (do połączenia programatora z adapterem).

Podłączenie programatora z komputerem odbywa się poprzez port równoległy (LPT) - Interface może być bezpośrednio umieszczony w złączu LPT komputera - nie należy jednak przekraczać 50cm długości taśmy łączącej programator z programowanym układem czy płytą programowania.
W przypadku niewystarczającej długości taśmy interface należy podłączyć z komputerem poprzez załączony  przewód D-Sub 25F/M (1:1).

Układ wymaga zewnętrznego zasilania 7-16V załączonym zasilaczem sieciowym.
