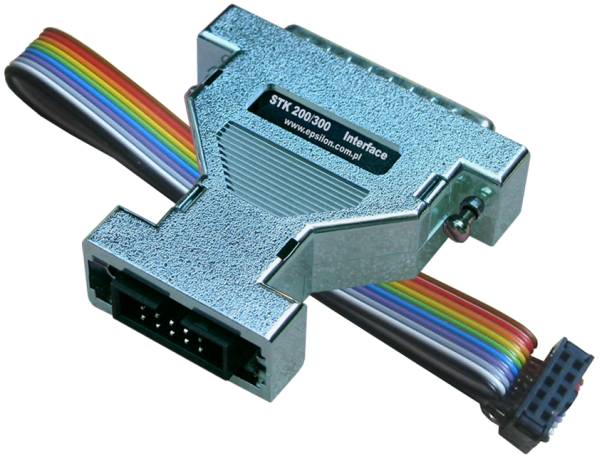

Programator STK 200/300 jest szeregowym, uniwersalnym programatorem:
-
mikrokontrolerów z rodziny AVR (także nowszych rodzin
ATmega, ATiny)
- procesorów
MCS-51 posiadających interface szeregowy (AT89Sxxxx)
- jak i szeregowych pamięci
DataFlash (DB45xxxx) firmy Atmel.
Nazwa programatora pochodzi od płyt uruchomieniowych (Evaluation Board) firmy Atmel (STK200) i firmy Kanda (STK300) z którymi w/w programator jest kompatybilny.
Programator
STK 200/300 - jest programatorem
ISP - służącym głównie do programowania mikrokontrolerów "w układzie" (ISP = In System Programmer).
Można nim jednak przy wykorzystaniu płyt uruchomieniowych czy adapterów do programowania (jak np.
Epsilon STK AVR&MCS-51 Programm Board) bezpośrednio programować osobne układy.
Zaletą powyższego programatora jest jego uniwersalność polegająca na współpracy z wieloma programami jak np
PonyProg, IC Prog, BasCom, ISPprog. AVR Dude, WinAVR i inne.
Programator STK 200/300 jako programator ISP
wymaga zewnętrznego zasilania z programowanego układu lub
Programm Board'a.
Interface może być zasilany napięciem stałym
2,5-5,5V (pin'y VDD="+" i GND=masa)
Złącze ISP programatora w postaci header'a
IDC10 jest zgodne ze standardem
Atmel STK.
Do programatora dołączony jest
wielokolorowy przewód zakończony końcówką IDC.
Wyżłobienie w złączu programatora uniemożliwia odwrotne jego podłączenie.
Podłączenie z komputerem poprzez
port równoległy (LPT) - Interface może być bezpośrednio umieszczony w złączu LPT komputera - nie należy jednak przekraczać 50cm długości taśmy łączącej programator z programowanym układem czy płytą programowania.
W przypadku niewystarczającej długości taśmy interface należy podłączyć z komputerem poprzez
przewód D-Sub 25F/M (1:1).
