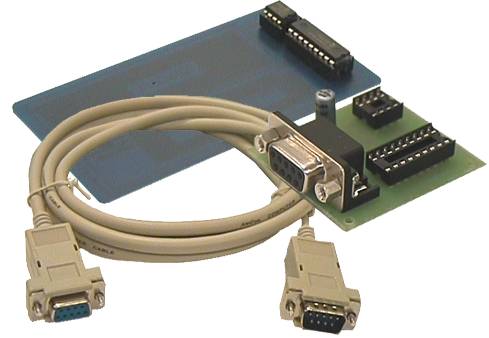

Zestaw 1PIC 512eep (Wafer) PCB - Zestaw
karty mikroprocesorowej 1PIC 512eep (Piccard Service Card 2) PCB wraz z dedykowanym
programatorem JDM v.2.3 i przewodem
D-Sub 9F/M do PC.
Powyższy zestaw umożliwia całkowite (procesor i pamięć external eeprom) zaprogramowanie załączonej karty.
Karta 1PIC 512eep PCB - jest popularną kartą typu
"Wafer" - opartą o procesor z rodziny
PIC (Microchip
PIC16F84A) z dużą zewnętrzną pamięcią
EEPROM 512kbit (
24C512).
Karta posiada oba układy w podstawkach - co umożliwia wyciągnięcie ich na czas programowania i programowanie prostym programatorem JDM.
Programator JDM v.2.3 jest programatorem
procesorów PIC (Microchip) i
pamięci szeregowych z szyną I2C typu 24Cxx.
Ze względu na specyficzne rozwiązanie -
nie wymaga zewnętrznego zasilania a mimo to
nie ma problemów z programowaniem procesorów
PIC nawet na nowych komputerach (w przeciwieństwie do programatorów typu "Ludipipo" popularnych na rynku).
Jest natomiast w pełni zgodny software'owo z "Ludipipo"i Picprog
Ze względu na zastosowanie połączenia
montażu powierzchniowego i dwustronnego - zmniejszył się rozmiar programatora i poprawił komfort użytkowania (brak wystających elementów po stronie podstawek)
Programator łączy się z komputerem PC poprzez port szeregowy (RS232) załączonym w zestawie kablem D-Sub 9F/9M.
