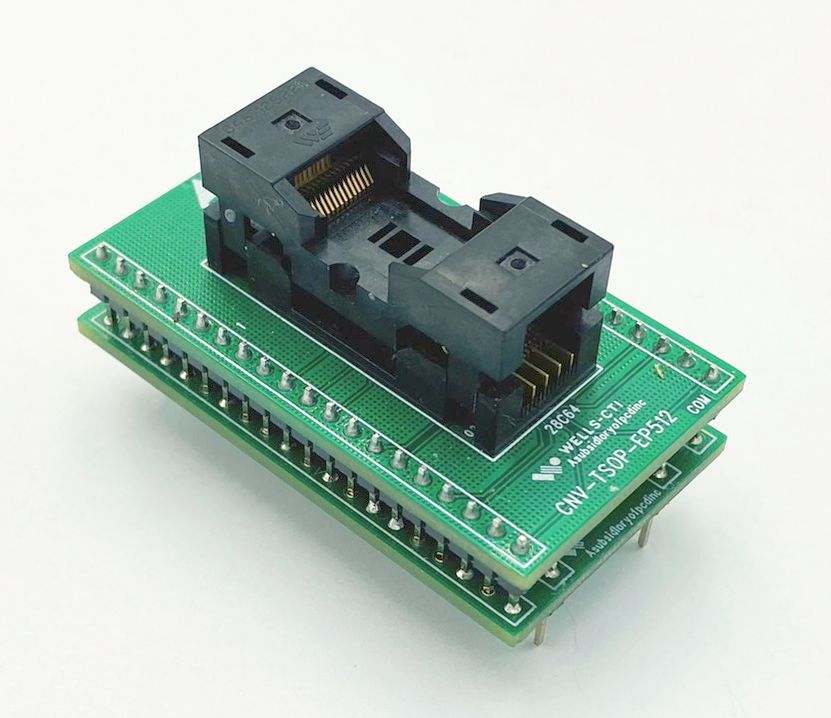

Adapter TSOP28 / VSOP28 (SMD) na DIP28(40) z profesjonalną podstawką typu Open Top ZIF firmy Wells-CTI ( 648-1282211) - adapter dla pamięci EPROM (np. 27BV512), EEPROM (np. 28C64) i Data Flash (np. AT45DB161) w obudowach TSOP28 / VSOP28 (o wymiarach: 11,8x8,1mm z rastrem 0,55mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 lub większych programatorów wyposażonych w złącze ZIF ( XGecu, iFix RT809h, TNM 5000, Xeltek Superpro itp) bądź innych urządzeń (np. prototypów, płytek stykowych itp.).
Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF typu open top pozwala na łatwiejszą wymianę układów
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.
- Wyprowadzenia: 1:1 TSOP28 / VSOP28 (raster: 055mm / wymiary: 11.8x8.1) -->DIP28
Adapter dla większej stabilności posiada wyprowadzone 40-pin'ów po stronie PDIP, przy czym piny 1-6 i 34-40 nie są podłączone. Przeznaczony jest zatem typowo dla tych programatorów, w których adapter wkłada się od tyłu podstawki ZIF ( XGecu T56, iFix RT809h, Xeltek Superpro 610P, itp) jak na zdjęciach w galerii poniżej.
Jednakże ze względu na symetryczne wyprowadzenia obudowy TSOP28 względem DIP28 z powodzeniem można go również stosować do tych programatorów, w których układ wkłada się od przodu podstawki ZIF (XGecu T48 i TL866x, TNM5000 i in) odwracając adapter jak na zdjęciach w galerii poniżej.
- Piny PDIP typu goldpin - dla podstawek typu ZIF lub płytek stykowych.
- Raster (odległość między wyprowadzeniami układu PDIP) - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.
Produkt może być stosowany jako zamiennik poniższych adapterów:
XELTEK: SA430T-B4003
EETools:
LABTOOL:
WELLON:
ELNEC:
XGecu:
