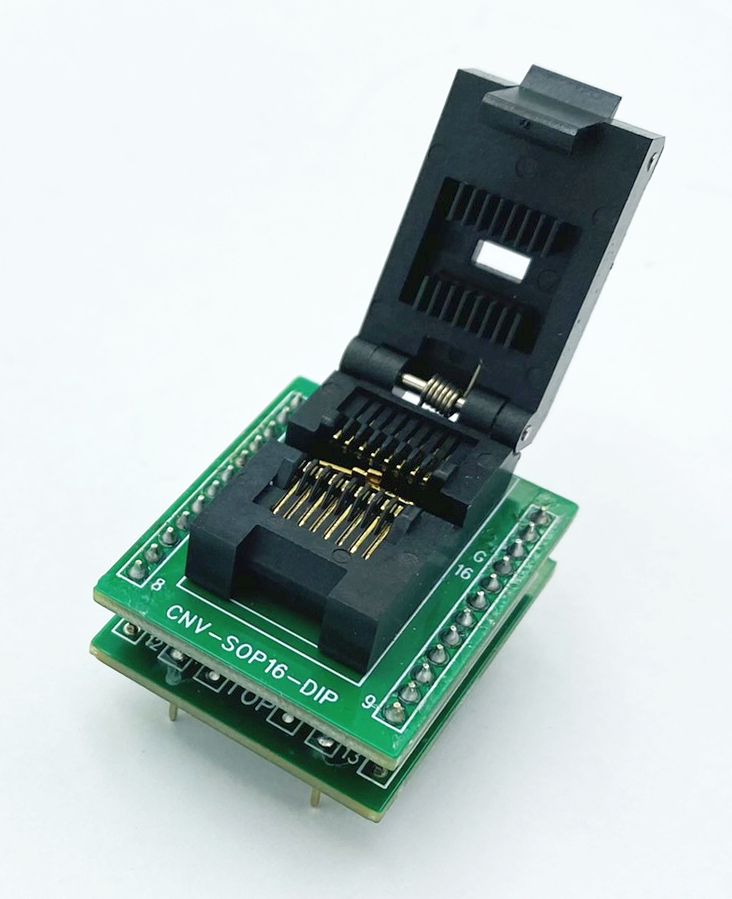

Adapter SO / SOIC 16 (SMD) na DIL 16(24) (DIP) z wygodną podstawką typu Clamshell ZIF SO16 / SOIC16 - adapter dla mikrokontrolerów, pamięci EEPROM , Serial Flash i innych układów scalonych w obudowach SMD typu SO 16 o szerokości układu 150mils=3,82mm z rastrem 50mils=1,27mm i mniejszych (np. SOIC14, SOIC8 itp.) pozwalający na programowanie lub testowanie (cyfrowe układy logiczne) ich w podstawkach programatorów wyposażonych w podstawkę ZIF (XGecu T56, iFix RT-809h, TNM 5000, Stager, Wellon, Labtool 48, Xeltek Superpro itp) lub płytkach stykowych.
Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesjonalna podstawka ZIF typu clamshell pozwala na jeszcze łatwiejszą wymianę układów w porównaniu do tradycyjnych podstawek ZIF (układ kładziemy swobodnie na wyprowadzeniach podstawki, zamykamy jej wieczko - podstawka się zatrzaskuje, aby wyjąć układ naciskamy delikatnie na zamek, podstawka automatycznie się otwiera i podnosimy swobodnie leżący układ)
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
Aby zapewnić większą stabilność adaptera w programatorze adapter został wyposażony w 24 piny, przy czym 8 pierwszych nie jest podłączonych.
Dedykowany jest zatem gównie programatorom, w których układy umieszcza się od tyłu podstawki ((XGecu T56, iFix RT-809h, TNM 5000)
używanie adaptera w programatorach, w których układ umieszcza sie od przodu (np. XGecu TL866x / T48) jest oczywiście możliwe lecz będzie wymagało usunięcia 8 pierwszych pinów adaptera.
- Wyprowadzenia: SO/SOIC 16-pin --> DIP 16(24)-pin. 1:1
- Raster (odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm
- Szerokość układu 150mils (0.150") = 3,82mm
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.
Produkt może być stosowany jako zamiennik poniższych adapterów:
XELTEK: SA602
EETools: PA16SO16D-EO-150
LABTOOL: SDP-UNIV-16SO
WELLON: WL-SOP16-U1
ELNEC: DIL16W/SOIC16 ZIF 150mil (Ord. no. 70-0903) lub DIL16W/SOIC16 ZIF 150mil (id) (Ord. no. 70-3697)
