Adapter ułatwiający pracę przy serwisie telewizorów i monitorów LCD - dedykowany dla programatora XGecu T56.
Adapter umożliwia odczytywanie informacji EDID z podłączonego monitora poprzez złącze D-Sub 15 (VGA), HDMI lub 3-pin.
EDID (Extended display identification data) – struktura danych, w którą wyposażony jest monitor komputera, opisująca jego własności i dająca się odczytać przez kartę graficzną. Pozwala ona nowoczesnym komputerom osobistym uzyskać np. informację, jaki rodzaj monitora jest w danej chwili podłączony. EDID jest standardem opublikowanym przez Video Electronics Standards Association (VESA). Zawiera m.in. nazwę producenta, rodzaj produktu, typ filtra czy dostępne częstotliwości odświeżania i rozmiary.
Kanałem transmisji danych EDID z monitora do karty graficznej jest zazwyczaj szyna I²C. Połączenie EDID z I²C nazwano DDC2 (Display Data Channel version 2). Liczba 2 wyróżnia DDC2 od oryginalnego standardu DDC opracowanego przez konsorcjum VESA.
Dane EDID przechowywane są zazwyczaj w pamięci PROM lub EEPROM monitora.
Dodatkowo adapter umożliwia wyświetlanie obrazu kontrolnego na testowanym urządzeniu (Funkcja ta działa głównie przez złącze D-SUB dla portu HDMI może nie działać dla wszystkich urządzeń (część linii HDMI nie może być podłączona z powodu wysokich częstotliwości z jakimi może pracować ten standard. Port HDMI pracuje do 900 Mb/s. Różna długość linii i ich krzyżowanie się uniemożliwiają poprawną jego pracę z niektórymi urządzeniami).

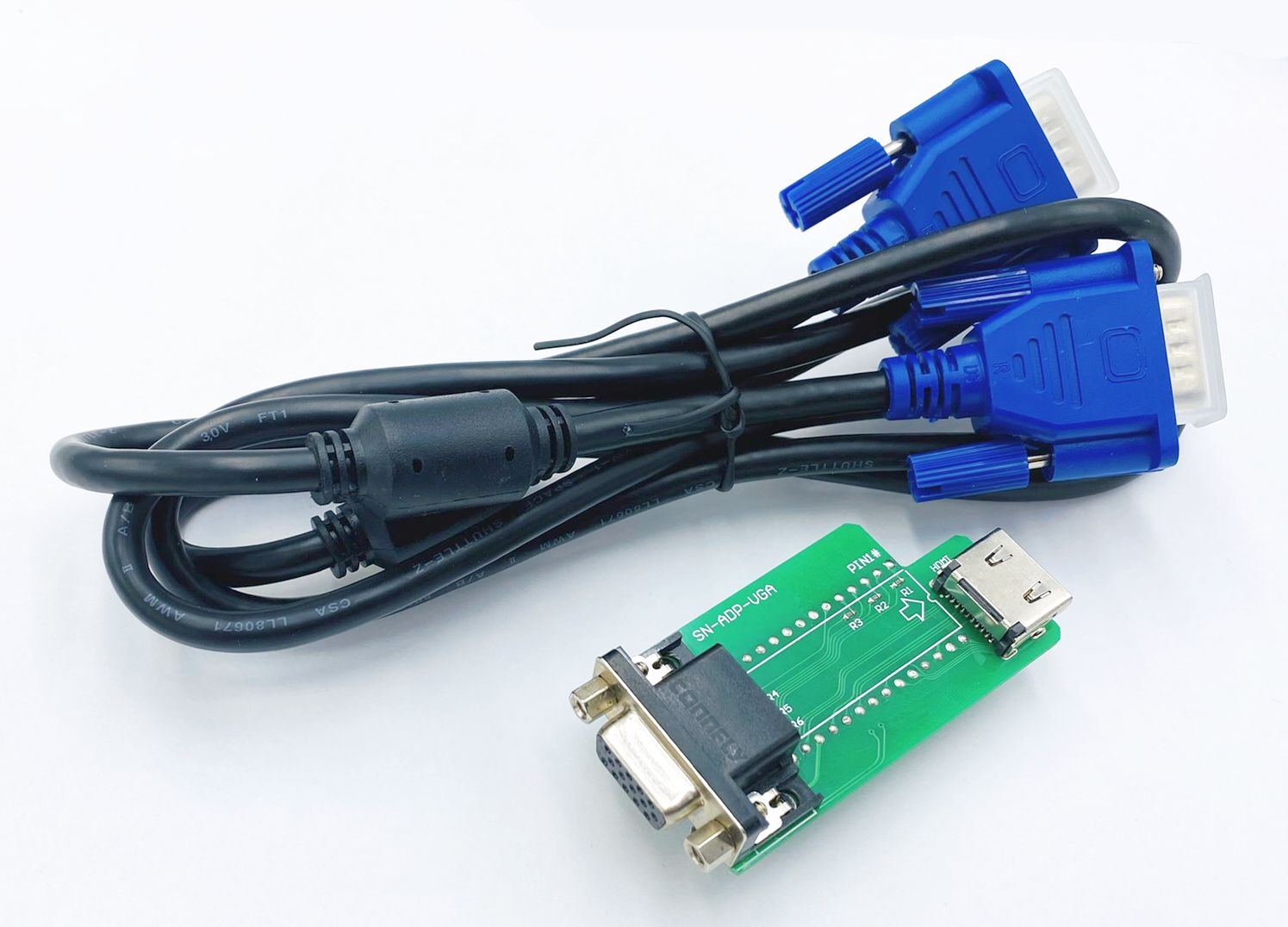

Adapter został wyposażony w złącza:
- Gniazdo D-Sub 15-pin F (VGA) - do podłączenia przewodu D-Sub 15M - D-Dub 15M. Najlepiej używać pełnych przewodów 15-pin. W przeciwnym razie należy zwrócić uwagę aby wyprowadzenia: 4, 9, 10, 11, 12 i 15 były podłączone i nie były podłączone do masy. Adapter dostępny osobno lub z odpowiednim przewodem (wybór w opcjach produktu - przy koszyku).
- Gniazdo HDMI - do podłączenia standardowego przewodu HDMI
Do szeregowego oczczytu danych i programowania ISP (in System Programming) można użyć własnoręcznie dorobionego przewodu z wtyczką D-Sub15M lub podłączyć się bezpośrednio do złącza ISP programatora według schematu z galerii
Opisane funkcje uzyskamy po wciśnięciu kontrolki "TV" (w prawym, górnym rogu programu Xgpro)
Oznaczenie XGecu: SN-ADP-VGA
