Zestaw adapterów NOR Flash TSOP56 ZIF 3w1 - zestaw adapterów dla pamięci Flash (typu NOR) w obudowach SMD typu TSOP56 dedykowany wyłącznie dla programatora XGecu T48.
Adaptery przeznaczone dla obudów TSOP56 z rastrem (odległość między nóżkami układu) 0.5mm

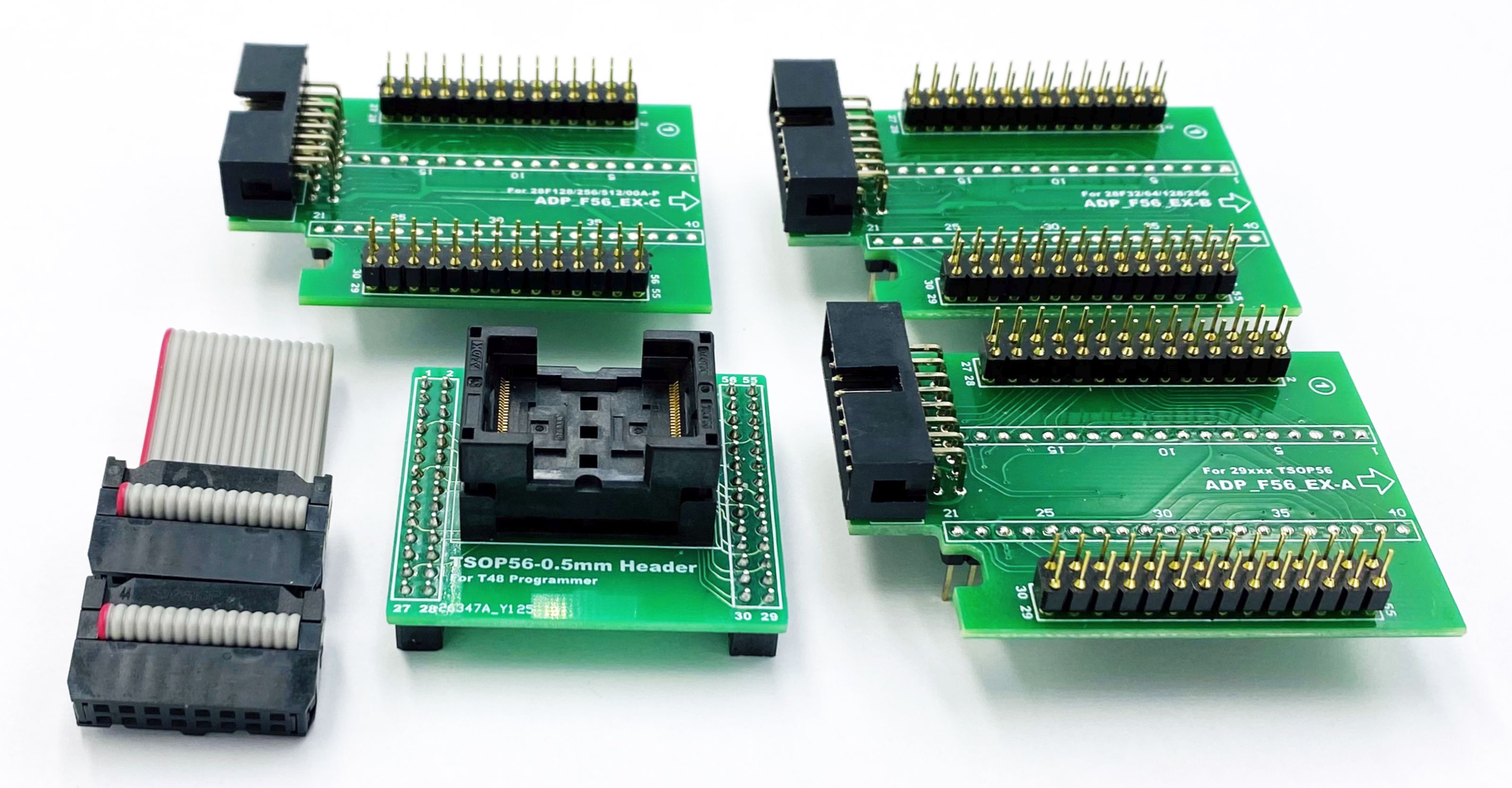

Zestaw ma konstrukcje modułową i składa się z:
- Górnego adaptera z podstawką TSOP56 ZIF (TSOP56-0.5mm Header)
- płytki adaptera pośredniego (ADP_F56_EX-A) - dla pamięci flash typu 29xxx
- płytki adaptera pośredniego (ADP_F56_EX-B) - dla pamięci flash typu 28F320/640/128/256
- płytki adaptera pośredniego (ADP_F56_EX-C) - dla pamięci flash typu 28F128/256/512/00A-P
- taśmy do połączenia adapterów z 16-pinowym gniazdem ISP programatora T48
Podstawka ZIF (Zero Insertion Force) typu Clamshell eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana wysokiej jakości podstawka ZIF z pinami typu dual clamp chwyta układ zarówno z góry jak i z dołu.
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
Używanie adapterów jest bardzo proste i sprowadza się do:
- umieszczeniu układu w podstawce ZIF TSOP56 górnego adaptera
- umieszczeniu płytki z podstawką TSOP na odpowiednim adapterze pośrednim: ADP_F56_EX-A, B lub C ( program Xgpro po wybraniu konkretnego układu w zakładce Device Info - wskazuje typ wymaganego adaptera)
- umieszczeniu całości w podstawce programatora
- połączeniu adaptera załączoną taśmą z 16-pin'owym złączem ISP programatora XGecu T48.
Jest to rozwiązanie, będące z jednej strony sposobem ekonomicznym (koszt zestawu ze wspólną podstawką jest znacznie niższy niż kilku adapterów z osobnymi podstawkami, które stanowią znaczną część kosztów gotowego adaptera)
Z drugiej strony wymiana adapterów - jest łatwą i szybką operacją, nie powodującą uciążliwości w użytkowaniu adapterów.
- Wyprowadzenia: TSOP 56 -->PDIP48+16-pin - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)
Oznaczenie XGecu: ADP_F56_EX-A-B-C
