Przewodowy przedłużacz pilota HDMI (Remote Repeater via HDMI) - pozwala na używanie posiadanego pilota IR do sterowania sprzętem RTV lub automatyki domowej umieszczonym w miejscu gdzie nie dochodzą bezpośrednio promienie podczerwieni (np. w zamkniętej szafce, innym pomieszczeniu) lub gdy sterowanie jest utrudnione ze względu na usytuowanie sprzętu (np. sprzęt w głębokich półkach, nisko nad ziemią, z tyłu pomieszczenia itp.).
Przedłużacz pilota jest urządzeniem uniwersalnym i może być stosowany zarówno do urządzeń RTV (odbiorniki TV, tunery, wzmacniacze, odtwarzacze VHS/CD/DVD/Blue-Ray) jak i dowolnym innym sprzętem (klimatyzacja, ściemniacze światła, i in.) sterowanym podczerwienią w zakresie 30-60KHz.
Powyższa wersja HDMI jest rozwinięciem standardowych przedłużaczy podczerwieni w ten sposób, że sygnał IR (podczerwieni) przekazywany jest poprzez kabel HDMI, którym połączone są urządzenia (poprzez kanał CEC)
Rozwiązanie takie ma dwie główne zalety:
- urządzenie zasilane jest bezpośrednio z portu HDMI (nie ma konieczności zasilania go z portu USB bądź zewnętrznego zasilacza). Jest to istotne gdy nie mamy wolnych portów USB ani możliwości podłączenia zewnętrznego zasilacza USB
- nadajnik i odbiornik łączą się ze sobą (poprzez załączone konwertery) poprzez przewód HDMI którym połączone są ze sobą urządzenia (nie ma potrzeby prowadzenia dodatkowego przewodu pomiędzy nadajnikiem i odbiornikiem IR). Ta funkcjonalność jest przydatna gdy nie mamy możliwości poprowadzenia lub ukrycia dodatkowego przewodu między np. telewizorem a dekoderem czy innym urządzeniem, lub poprowadzenie takiego przewodu jest kłopotliwe np. przez dużą odległość.

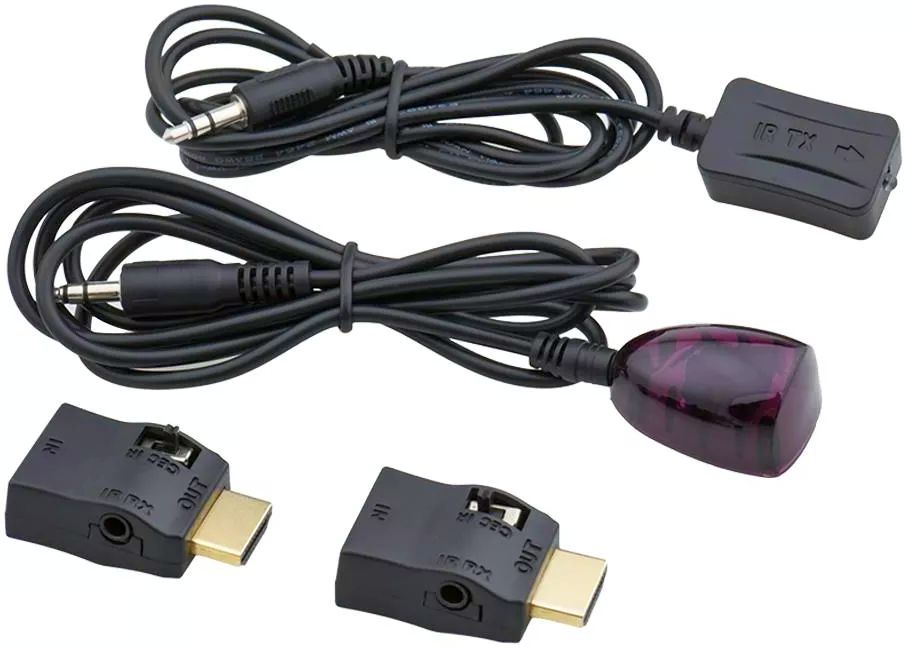

Urządzenie ma bardzo kompaktowe wymiary (cała elektronika mieści się w niewielkich konwerterach HDMI i odbiorniku IR.
Instalacja urządzenia jest bardzo prosta.
1) Odłączamy istniejący przewód HDMI od obu urządzeń, umieszczamy w gniazdach HDMI adaptery IR-HDMI i do nich wkładamy przewód HDMI. Upewniamy się, że przełączniki na obu adapterach są ustawione w pozycję IR
2) Umieszcamy odbiornik (ten większy) tak aby był w polu widzenia pilota zdalnego sterowania (odbiornik posiada taśmę samoprzylepną i można go przykleić do gładkiej powierzchni). Wtyczkę minijack odbiornika podłączamy do adaptera IR-HDMI
Należy zwrócić uwagę w przypadku instalacji odbiornika w pobliżu telewizorów plazmowych gdyż emitują one promienie IR w różnych pasmach częstotliwości i mogą zakłócać pracę urządzenia.
3) Nadajnik IR (ten mniejszy) umieszczamy w pobliżu sensora urządzenia którym chcemy sterować. Wtyczkę minijack odbiornika podłączamy do adaptera IR-HDMI
Wybrane parametry techniczne:
|
Zakres odbieranych częstotliwośli: |
30 - 60 KHz |
Zakres transmitowanych częstotliwośli: |
38 i 56 KHz |
Zakres pracy odbiornika: |
12 metrów |
Zakres pracy nadajnika: |
10-20 cm |
Zasilanie: |
z portu HDMI
|
Długość przewodów: - odbiornik - nadajnik |
1,15 metra 1,15 metra |
Wymiary: - odbiornik - nadajnik |
31x17x13mm (LxWxH) 13x8x5,5mm (LxWxH) |
Ilość: - odbiorników - nadajników - adapterów IR-HDMI |
1 szt. 1 szt. 2 szt.
|
