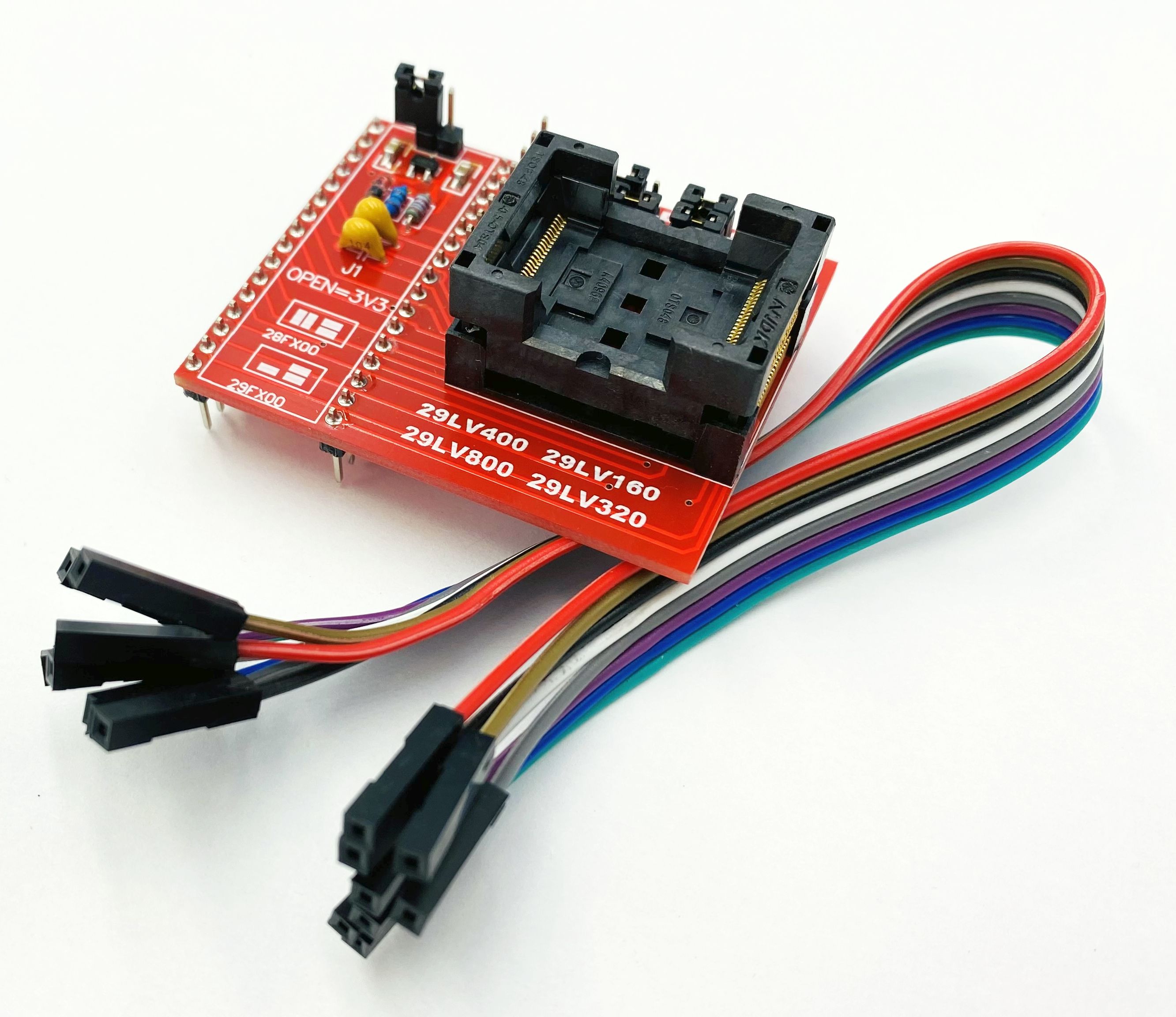

Adapter Willem 8/16bit Flash 28 i 29F(LV)400/800/160/320 TSOP48 3,3/5V ZIF - pozwala na programowanie 8/16-bit pamięci flash typu: 28F400 , 28F800 , 28F160 i 28F320 oraz 29F400 , 29F800 , 29F160 i , 29F320a także ich niskonapięciowych odpowiedników 29LV400/800/160/320 (bez względu czy dana wersja programatora Willem obsługuje układy niskonapięciowe) w obudowie TSOP48 - Thin Small Outline Package 48-pin z rastrem 0,5mm
stosowenej w sprzęcie RTV (np. dekodery TV Sat) przy użyciu programatorów typu Willem.

Adapter posiada dwie zworki konfiguracyjne:
- dla wyboru typu układu (28Fx00 / 29F(LV)x00
- do wyboru napięcia Vcc układu: zwarta dla standardowych układów 5V / rozwarta dla układów niskonapięciowych (29LVx00) 3,3V - w programatorze nie trzeba wówczas obniżać napięcia nawet jeśli posiada taką funkcję (pozostaje ze standardowym zasilaniem 5V)

- dodatkowe 8-pin'owe złącze z przewodem dla linii A19/A20/A21 Willem'a (konieczne dla odczytu i programowania pamięci >4MBit tj. 28/29F(LV)800/160/320)


- Wyprowadzenia: TSOP48-->DIL32 +8 (1) (A19/20/21)
- Odległość między rzędami wyprowadzeń układu SO44: 15,24mm (.600")
- Raster ( rozstaw między wyprowadzeniami) elementu: 0,5mm
- Piny PDIP typu goldpin - dla podstawek typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).



- adapter umożliwia programowanie w trybie Byte-Mode (8-bit) - w programie Willem Eprom Prog należy wybierać układy z grupy 8/16-bit Flash
