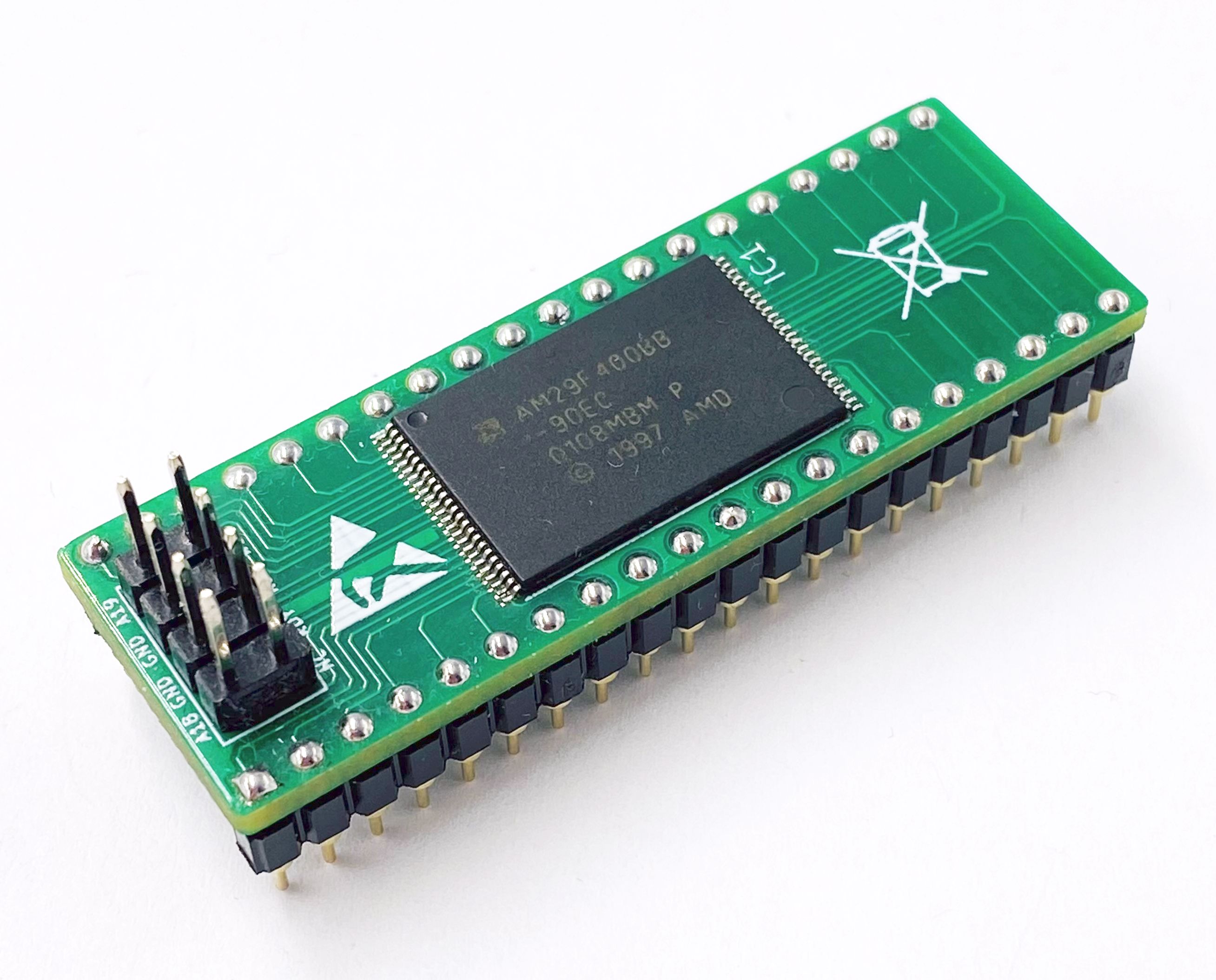

M29F160 z adapterem DIL40  -pamięć flash, równoległa o organizacji 8/16-bit i pojemności 16 megabit (2M x 8bit / 1M x 16bit)  70ns - produkcji  z adapterem TSOP48-->DIL40.

Może być także użyta jako bezpośredni zamiennik 4x pamięci eprom 27C400 / 27C4100 (tryb odczytu) - z możliwością łatwego przełączania się między różnymi firmware'ami przy czym dodatkowo  nie wymaga ona kasowania promieniami UV
Stosowana jako zamiennik układów typu PROM / EPROM występujących np. w tunerach satelitarnych czy Amiga Kickstart

W celu przełączania się pomiędzy firmware'ami przed zaprogramowaniem należy połączyć 4 pliki (po 512KB każdy) w jeden plik (2MB) programem do łączenia plików (np. rodzimy dziellacz) i nim zaprogramować pamięć 29F160.
Wyboru pomiędzy pierwszym, drugim, trzecim i czwartym firmware dokonujemy poprzez zwarcie lub rozwarcie pinów A18 z GND oraz A19 z GND zworką komputerową (jumper'em) lub np. podłączonym do w/w pinów przełącznikiem.

Wymiary pamięci z adapterem są zbliżone z obudową DIL40 pamięci Eprom.

Programowalna progtamatorami MiniPro/XGecu (TL866CS/A lub TL866II Plus) z adapterem 29F400/800/160 PDIP40 (poprzez adapter rozszerzający SN001-1)

Wyprowadzenia zgodne z DIL40.  (PDIP)

- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
Są bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.
