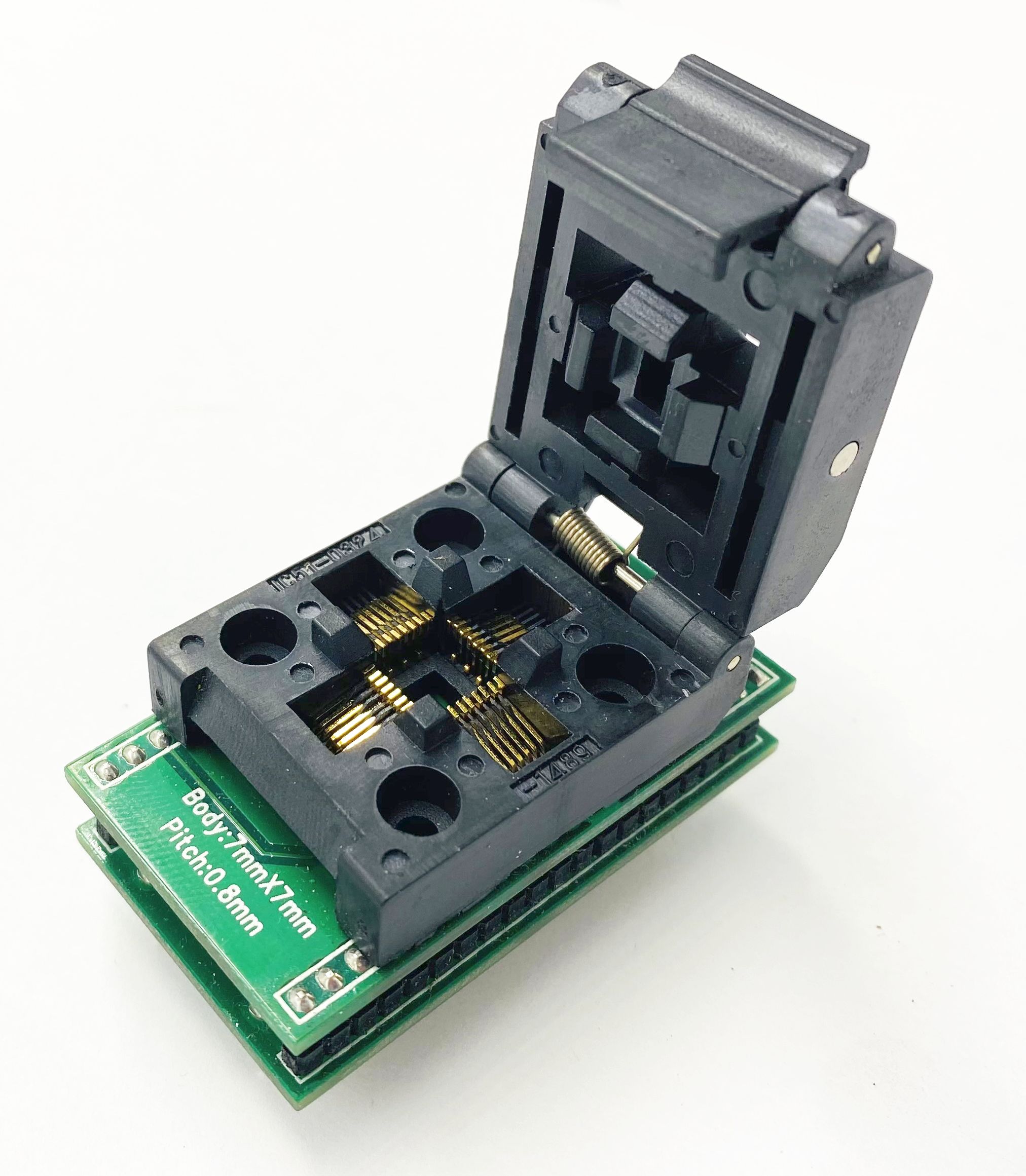

Adapter TQFP32 / LQFP32 / QFP32 (SMD) na PDIP32(40) z wygodną podstawką typu Clamshell ZIF QFP32 (serii IC51-0324) - adapter dla mikrokontrolerów oraz innych układów (np. ATmega8/48/88) w obudowach TQFP32 lub LQFP32 (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 lub większych programatorów wyposażonych w złącze ZIF ( XGecu, Xeltek Superpro itp) bądź innych urządzeń (np. prototypów, płytek stykowych itp.).
Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.
Zastosowana profesionalna podstawka ZIF typu clampshell pozwala na jeszcze łatwiejszą wymianę układów w porównaniu do tradycyjnych podstawek ZIF (układ kładziemy swobodnie na wyprowadzeniach podstawki, zamykamy jej wieczko - podstawka się zatrzaskuje, aby wyjąć układ naciskamy delikatnie na zamek, podstawka automatycznie się otwiera i podnosimy swobodnie leżący układ)
Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.
Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.
- Wyprowadzenia: 1:1 TQFP32 / LQFP32 (raster: 0,8mm) -->PDIP32
Adapter dla większej stabilności posiada wyprowadzone 40-pin'ów po stronie PDIP, przy czym piny 1-4 i 36-40 nie są podłączone. Przeznaczony jest zatem dla tych programatorów, które wymagają adapterów TQFP32-PDIP32 1:1 i w których adapter wkłada się od tyłu podstawki ZIF ( XGecu T56, Xeltek Superpro 610P, itp) jak na schemacie w galerii poniżej.
- Piny PDIP typugoldpin - dla podstawek typu ZIF lub płytek stykowych.
- Raster (odległość między wyprowadzeniami układu PDIP) - 100mils (0.100") = 2,54mm
- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.
Produkt może być stosowany jako zamiennik poniższych adapterów:
XELTEK: SA636
EETools:
LABTOOL:
WELLON:
ELNEC:
XGecu:
Jest to droższa wersja adaptera, która nie wyma wlutowania układu TQFP na pad'y adaptera. Dostępna jest również tańsza wersja adaptera bez podstawki ZIF wymagająca wlutowywania układu.
