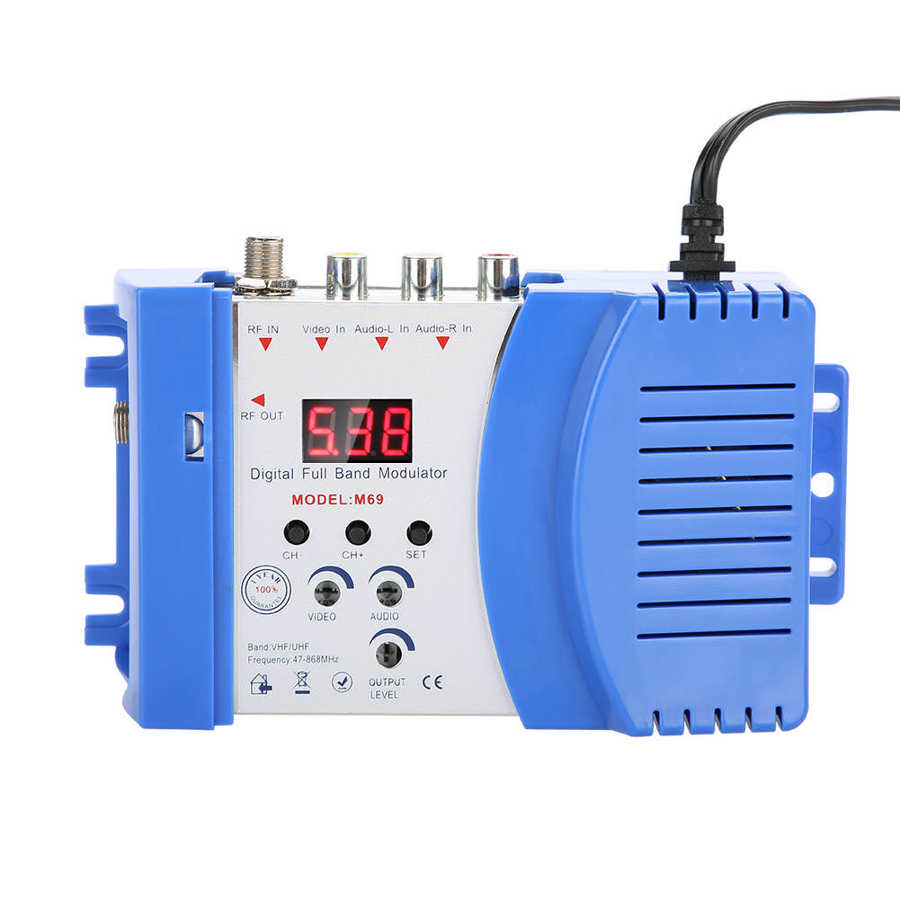

Modulatr M69 - jest wysokiej klasy pełnozakresowym, cyfrowym modulatorem z pętlą PLL umożliwiającym wyprowadzenie sygnału analogowego niskiej częstotliwości ze złącza Composite Video + audio L/R (RCA chinch) z dowolnego urządzenia RTV jak np. CCTV, magnetowid, odtwarzacz DVD, kamera, czy odbiornik TV Sat i przekształcenie go w sygnał wysokiej częstotliwości VHF lub UHF , który z kolei można rozprowadzić do innych urządzeń poprzez instalację RTV/Sat bądź podłączyć do urządzeń które nie posiadają (lub nie mają dostatecznie dużo) złącz A/V.
Urządzenie charakteryzuje się bardzo dobrymi parametrami i może przekształcać sygnał w szerokim paśmie częstotliwości na dowolnie wybranych cyfrowo kanałach (wybieranych przyciskami +/-) co zapewni uniknięcie interferencji z sąsiadującymi programami telewizji naziemnej lub kablowej
Aktualnie ustawiony kanał wyświetlany jest na podwójnym wyświetlaczu cyfrowym LED.
Stabilność utrzymania stałej częstotliwości zapewnia mikroprocesorowe strojenie pętlą PLL.
Urządzenie posiada 3 złącza typu RCA (chinch) a także wejście i wyjście antenowe VHF/UHF.
Posiada również potencjometry regulacji wzmocnienia RF, Video i Audio a także przyciski zmiany kanałów i podnośnych audio oraz cyfrowy wyświetlacz LED.
Modulator wspiera system PAL B/G/I/D/K i NTSC M
Zasilanie odbywa się poprzez zintegrowany zasilacz.
|
Wybrane parametry techniczne:
|
| Zakres częstotliwości: |
47~868MHz (VHF/UHF)
(wybieranych cyfrowo) |
| Kontrola częstotliwości : |
Tak - pętla PLL
(sterowana MCU) |
| Poziom wyjściowy: |
80~95dbuv
(regulowany) |
| Poziom wejściowy: |
0.77 Vp-p for 80%+ /-10% Modulation |
| Straty na wejściu: |
<1.5dB
|
| Wyświetlacz: |
LED (2-cyfrowy) |
| Złącza A/V RCA (Chinch): |
1x Composite Video
2x Audio (L/P) |
| Złącza UHF: |
1x input (IEC F 75ohm)
1x output (IEC M 75ohm) |
| Standard foni: |
M=4.5MHz，B/G=5.5MHz，I=6.0MHz，D/K= 6.5MHz |
| Standard TV: |
PAL / NTSC |
| Obudowa: |
Melal + ABS |
| Temperatura pracy: |
0℃~+ 40℃ |
| Zasilanie: |
90~ 240VAC |
