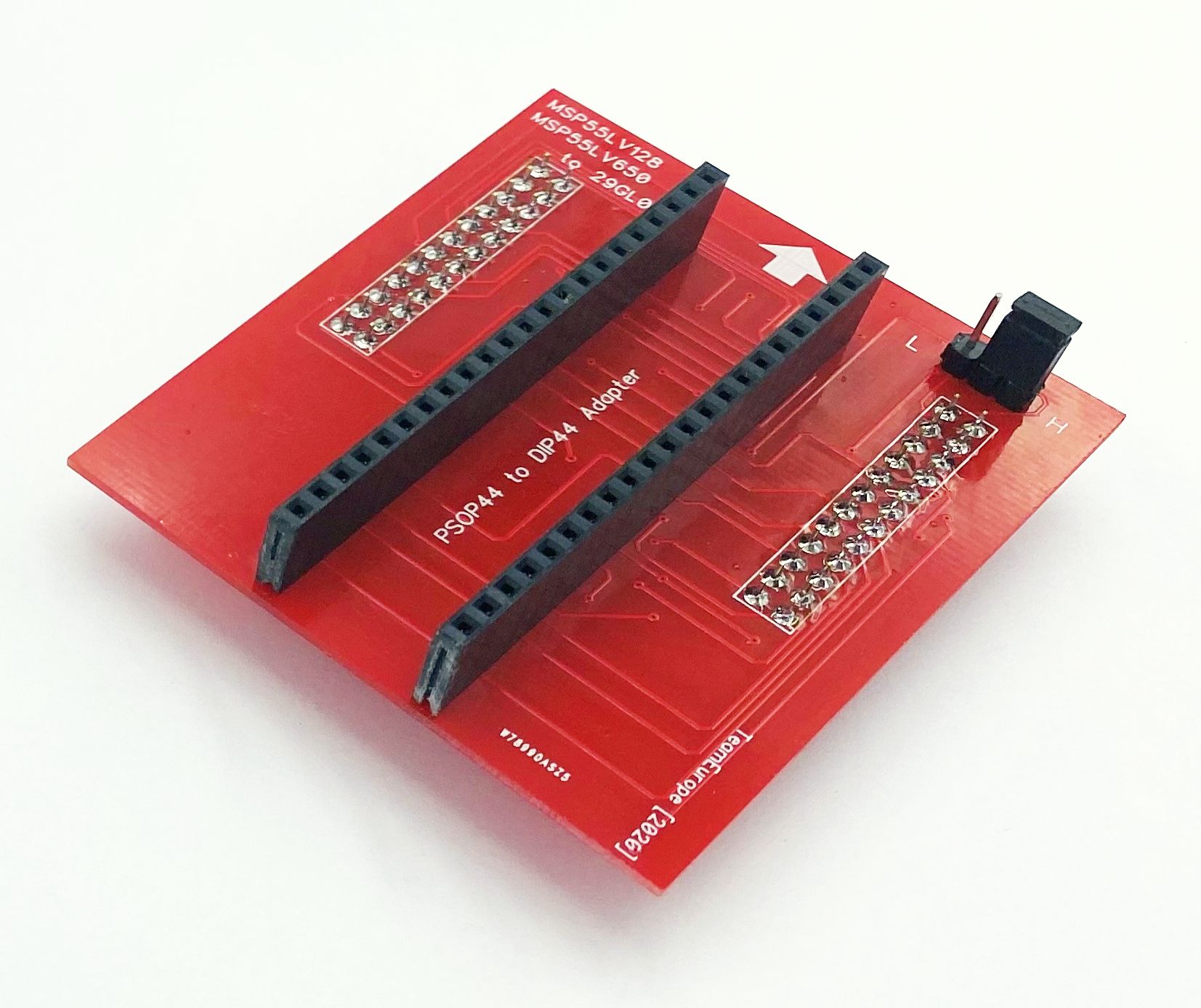

Adapter (AddOn)  przejściowy MSP55LV650/128 PDIP44-TL866 -  adapter przeznaczony do odczytywania poprzez adapter pośredni SN001-1 pamięci flashrom MSP55LV650 (64mbit/8MB) i MSP55LV128 (128mbit/16MB) w obudowie SOP44 produkcji Fujitsu (umieszconych w adapterze uniwersalnym SOP44-PDIP44 1:1)  stosowanych często w konsolach typu Multigame i przenośnych programatorami rodziny MiniPRO (TL866CS/TL866A)  oraz XGecu TL866II Plus.

Wersja z gniazdem na listwy kołkowe typu goldpin do umieszczenia adaptera uniwersalnego SOP44-PDIP44 1:1


1) Do programatora MiniPRO (TL866CS/TL866A)  lub XGecu TL866II Plus. wkładamy adapter pośredni SN001-1na niego wkładamy powyższy adapter a na niego adapter uniwersalny SOP44-PDIP44 1:1, w którym umieszczamy pamięć MSP55LV650 lub MSP55LV128
2) Ustawiamy zworkę DIP1 w pozycję L
3) Otwieramy program do obsługi programatora i z listy układów wybieramy S29GL064A10TFIR3
4) W opcjach odznaczamy ptaszka przy okienku Check ID
5) Wybieramy przycisk READ i Read w okienku które wyskoczy
6) Zapisujemy dump do pliku

Dla MSP55LV650 (8MB) - to wszystko - mamy odczytaną całą zawartość

Dla MSP55LV128 (16MB) - mamy dopiero pierwszą połówkę. Przestawiamy zatem zworkę DIP1 w pozycję H i powtarzamy odczyt po czym zapisujemy drugą połowę dump'a.Pliki łączymy programem typu Dziellacz.

- Wyprowadzenia: PDIP 44 -pin --> Gniazdo IDC 2x24-pin dedykowane tylko dla adaptera pośredniego SN001-1 programatora rodziny MiniPRO (TL866CS/TL866A)  oraz XGecu TL866II Plus i adaptera uniwersalnego SOP44-PDIP44 1:1
- Szerokość układu PDIP:  600mils
- Raster (odległość między wyprowadzeniami układu PDIP) - 2,54mm


Więcej informacji na stronie Team-Europe (ang.)
