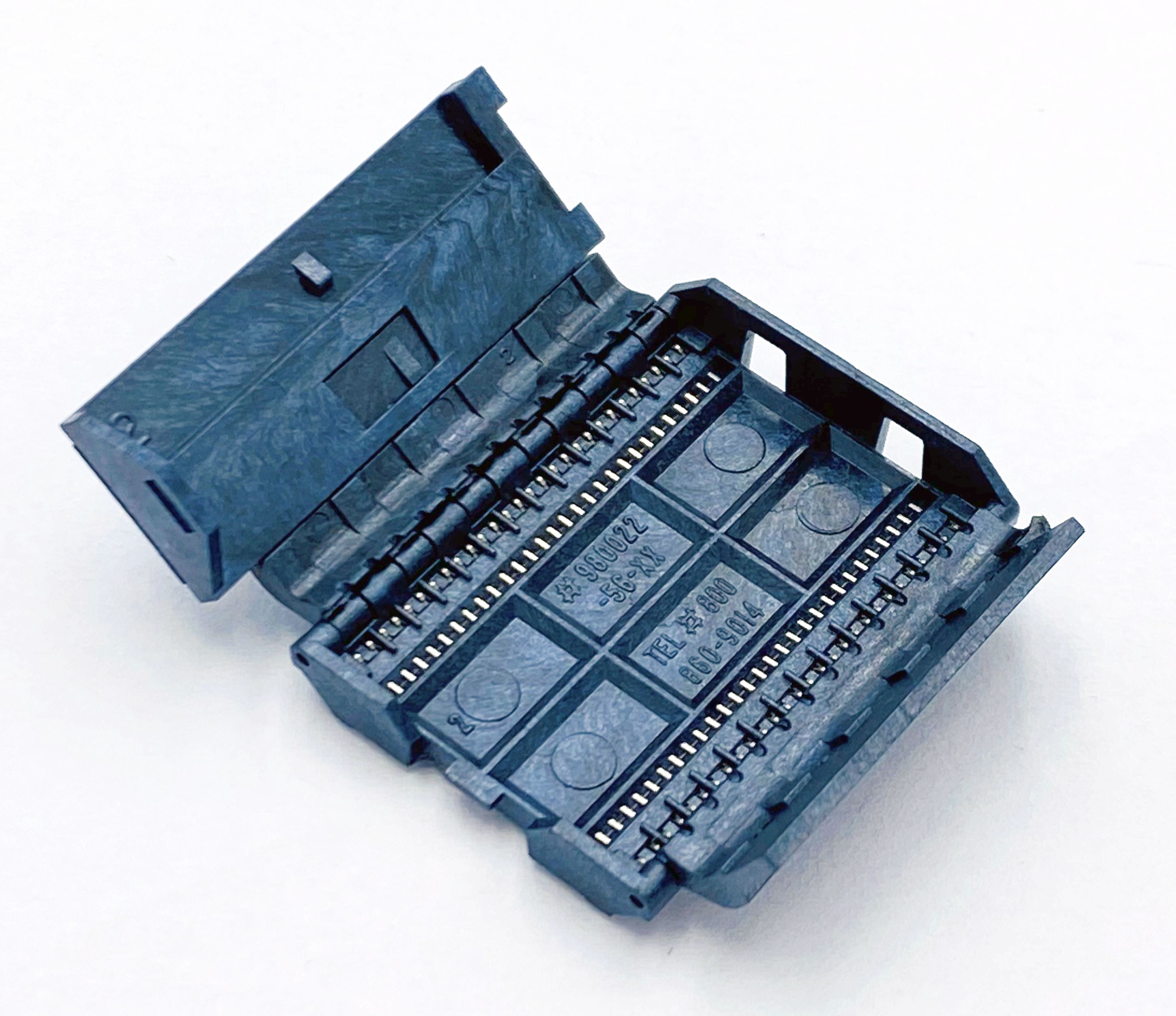

Podstawka testowa niskoprofilowa SSOP56 (SMD) - podstawka ZIF 56-pin renomowanej firmy Meritec.
Przeznaczona dla pamięci flash i innych układów w obudowach SSOP56 z rastrem (odległość między pin'ami układu) R=0,8mm np. Am29BL802CB
Podstawka z serii "identical footprints" - można bezpośrednio wlutować ją na pady płytki drukowanej przygotowane pod układ w obudowie SSOP56 co umożliwia łatwą (bez potrzeby wylutowywania i wlutowywania układu) wymianę układów np. w prototypach, adapterach programatorów i urządzeniach testowych.

Specyfikacja:

Ilość pinów:   56
Rozstaw między pinami (raster):   0,8mm (20mils)
Szerokość układu:   600mils  (15,24mm)
Rezystancja Izolacji:     500MΩ min. @ 250V AC
Max. napięcie:   250VAC rms / minute
Rezystancja pomiędzy wyprowadzeniami:     30mΩ max. @ 10mA
Max. prąd:    0,5A
Temperatura pracy:   -55°C to +105°C
Materiał izolacji:     LCP wg 94 V-0
Materiał styków:    Stop miedzi
Symbol producenta: 980022-56-01/980022-56-P2

Specyfikacja producenta (PDF) >>
