Zestaw adapterów testowych (selftest) dla programatora RT809H  - Zestaw adapterów pozwalający na przeprowadzenie procedury "samosprawdzenia"  selftest programatora RT-809h i wykryciu ewentualnych problemów w jego pracy.

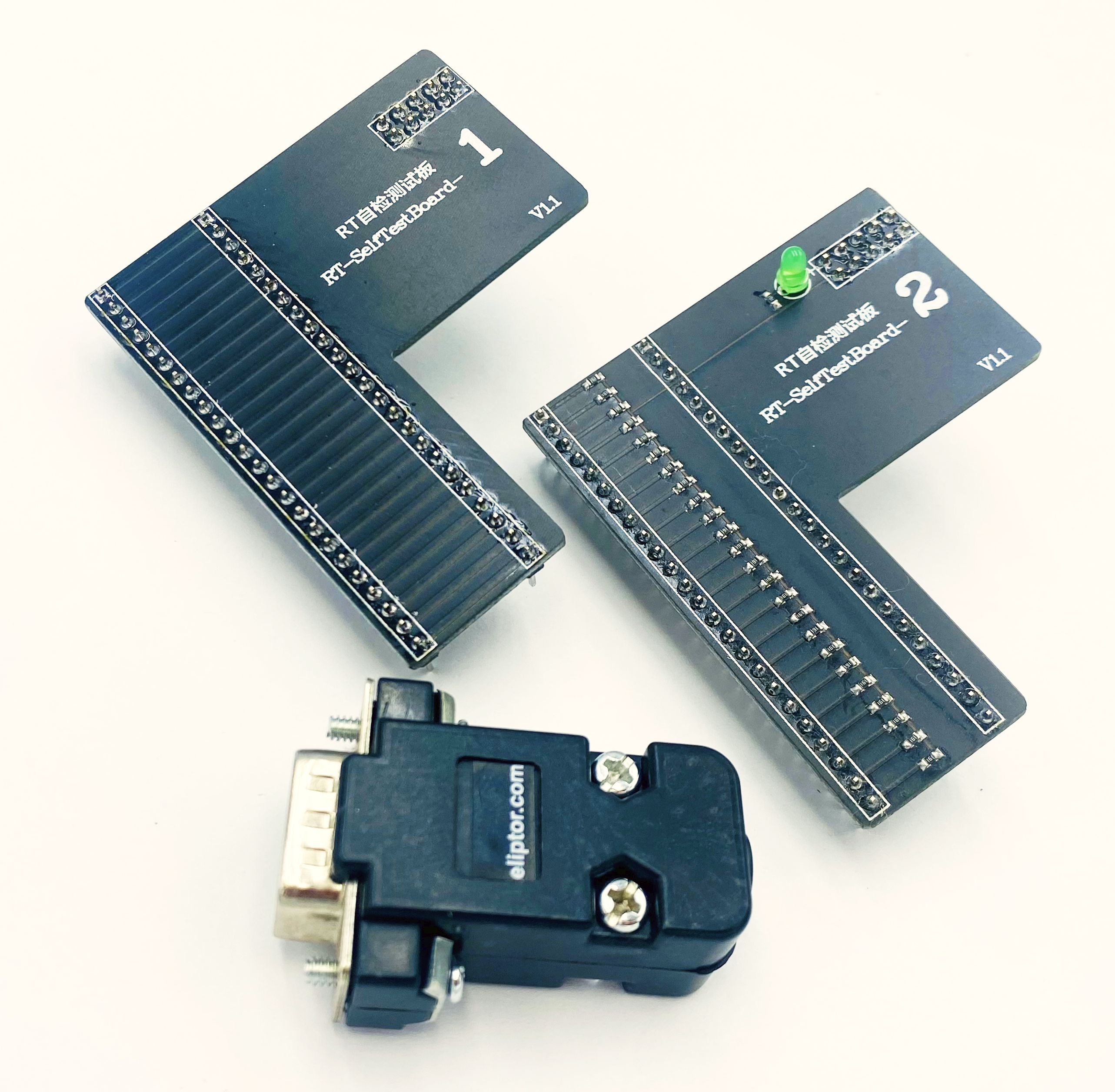

Zestaw składa się z:
- Adaptera RT-SelfTestBoard 1
- Adaptera RT-SelfTestBoard 2
- Adaptera RT- VGA ISP

- Wyprowadzenia adaptera RT-SelfTestBoard 1 - PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H
- Wyprowadzenia adaptera RT-SelfTestBoard 2 - PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H
- Wyprowadzenia adaptera RT-VGA ISP - D-Sub15M -  dedykowane tylko dla programatora RT-809H


Procedura testowania:
1) Wpisz w pole wyszukiwania układu słowo "selftest". W oknie wybowu producenta pojawi się firma "RT" a w polu wyboru układu "SELFTEST". Wciśnij "OK". Programator wgra algorytm samotestowania:

009:  The currently selected:SELFTEST, capacity: 528bits, 66bytes.
010:  Download device programming algorithm......
011:  Algo update OK
012:  >------------------------------------OK---------------------------------------<

2) Upewnij się, że żaden układ ani adapter nie jest umieszczony w podstawce programatora i wybierz przycisk "Read". Sprawdź okno podpowiedzi programatora:

013:  Start reading chip......
014:  Buffer data checksum: 16bits_0x1BE4 Ł¬32bits_0x00001BE4 :
015:  SelfTest 0 test pass
016:  Elapsed time: 1.901 secondsŁ¬average speed of 34 bytes/sec.
017:  >------------------------------------OK---------------------------------------<

Komunikat SelfTest 0 test pass oznacza, że programator przeszedł test pomyślnie.


3) Umieść adapter RT-SelfTestBoard 1 w podstawce programatora i adapter RT- VGA ISP w gnieździe VGA-ISP programatora. Wciśnij przycisk "Write" i sprawdź okno podpowiedzi programatora:

018:  Start writing chip......
019:  Buffer data checksum: 16bits_0x18F6 Ł¬32bits_0x000018F6 :
020:  SelfTest 1 test pass
021:  Elapsed time: 1.278 secondsŁ¬average speed of 51 bytes/sec.
022:  >------------------------------------OK---------------------------------------<

Komunikat SelfTest 1 test pass oznacza, że programator przeszedł test pomyślnie.


3) Wyjmij adapter RT-SelfTestBoard 1 z podstawki programatora i adapter RT- VGA ISP z gniazda VGA-ISP programatora.
Umieść adapter RT-SelfTestBoard 2 w podstawce programatora. Dioda LED na adapterze powinna się zaświecić. Wciśnij przycisk "Verify" i sprawdź okno podpowiedzi programatora:

023:  Start verifying chip......
024:  Buffer data checksum: 16bits_0x142E Ł¬32bits_0x0000142E :
025:  SelfTest 2 test pass
026:  Chip verification OK, Elapsed time: 1.273 seconds, average speed of 51 bytes/sec.
027:  >------------------------------------OK---------------------------------------<

Komunikat SelfTest 2 test pass oznacza, że programator przeszedł test pomyślnie.
