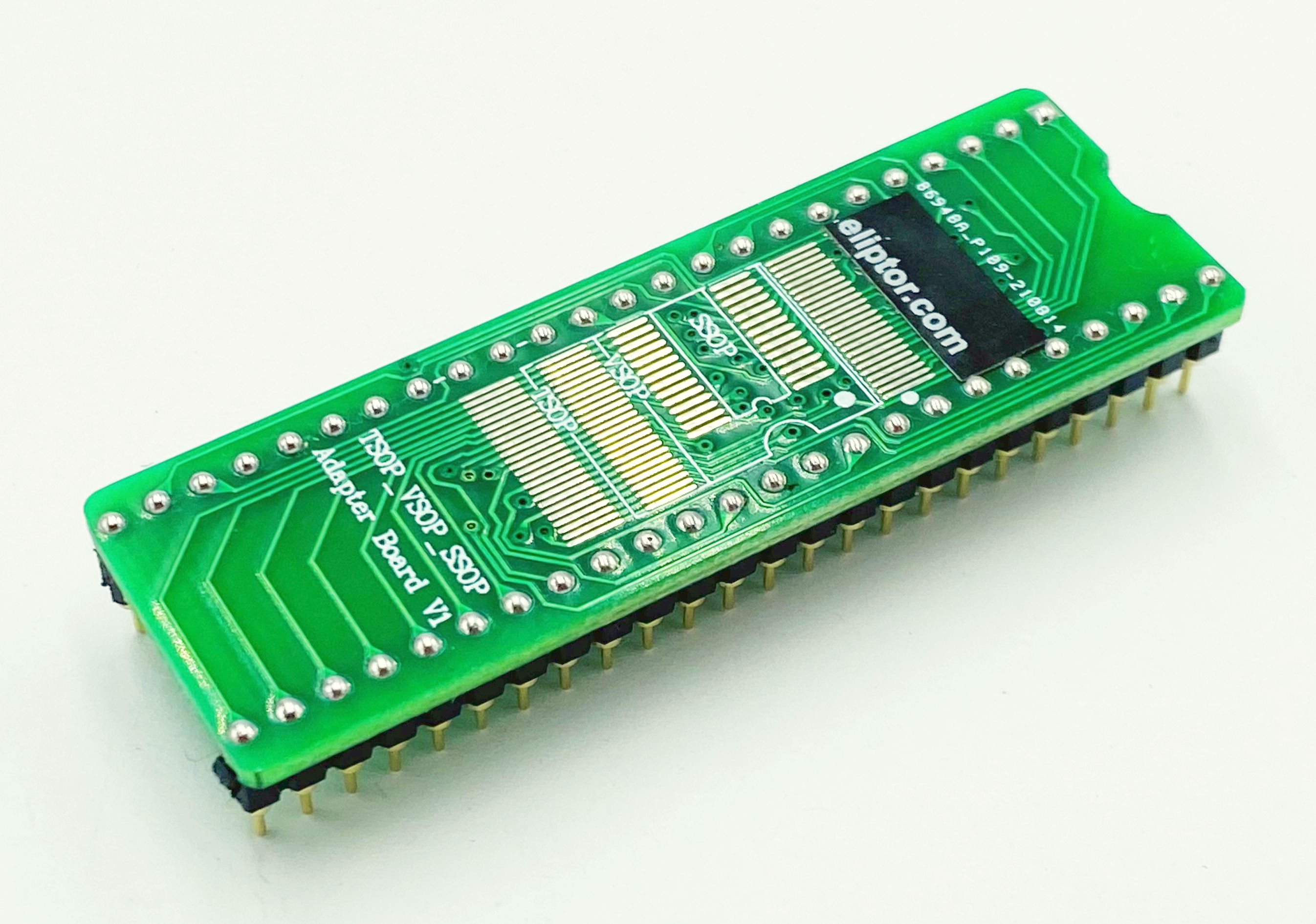

Adapter TSOP 48 / VSOP48 / SSOP28 --> DIL48 (PDIP48)
Dostępność: Dostępny
Dostępna ilość:
Producent: ELIPTOR

Adapter TSOP48 / VSOP48 / SSOP28 (SMD) na DIL 48 (PDIP) - adapter dla pamięci,  mikrokontrolerów oraz innych układów w obudowach:
- TSOP48 (i mniejszych: TSOP40, TSOP32) o długości L=20mm i rastrze (odległości między sąsiednimi wyprowadzeniami) R=0,5mm
- VSOP48 (i mniejszych: VSOP40, VSOP32 i VSOP28) o długości L=14mm i rastrze (odległości między sąsiednimi wyprowadzeniami) R=0,5mm
- SSOP28 (i mniejszych: SSOP24, SSOP20, SSOP16, SSOP14 i  i SSOP8) o szerokości L=8mm i rastrze (odległości między sąsiednimi wyprowadzeniami) R=0,65mm
pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL48 programatorów bądź innych urządzeń (np. prototypów, płytek stykowych).


Szczególnie przydatny w serwisach elektroniki samochodowej i RTV.

- Wyprowadzenia: 1:1 TSOP48 / VSOP48 (raster: 0,5mm) -->PDIP48
- Wyprowadzenia: 1:1 SSOP28 (raster: 0,65mm) --> na "dolne" piny PDIP48
- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.
- Raster (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm
- Szerokość
wyprowadzeń PDIP 600mils (0.600") = 15,25mm


Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA247-B005
EETools: PA48TS48D
LABTOOL:
WELLON: WL-TSOP48-U1
ELNEC: DIL48/TSOP48 ZIF 18.4mm (odr. no 70-0065)


Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkch standardowych, precyzyjnych jak i typu ZIF.
bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkch typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).
Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

Jest to tańsza wersja adaptera wymagająca wlutowania układu TQFP na pad'y adaptera. Dostępna jest również wersja z podstawką ZIF (Zero Insertation Force) która nie wymaga wlutowywania układu.

Typ wyprowadzeń (PDIP):
Cena
Ilość
1-4
:
19,00 zł
5-9
:
18,00 zł
10-
:
17,00 zł
