Adapter BGA64 (SMD) na DIL 48 +10 (PDIP) - adapter dla  pamięci NOR flash w obudowie BGA64 (SMD)  o wymiarach 11x13, 10x13 i 10x15mm z rastrem 1,0mm  dedykowany dla programatora RT-809H

Wersja z podstawką ZIF.
Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

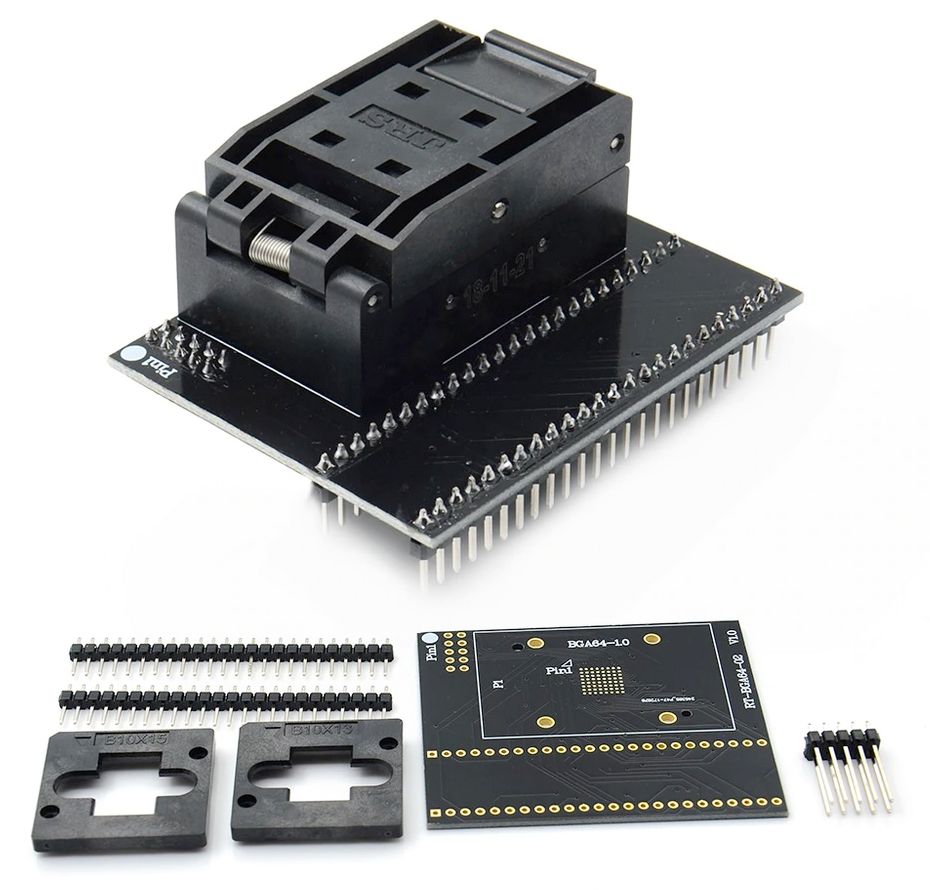

Adapter ma konstrukcję modułową i składa się z:
- Podstawki ZIF BGA64 r=1.0mm
- Adaptera RT-BGA64-01
- Adaptera RT-BGA64-02
- Ramki pozycjonującej 11x13mm
- Ramki pozycjonującej 10x13mm
- Ramki pozycjonującej 10x15mm

Odpowiednią ramkę przykręcamy do podstawki a tą z kolei do odpowiedniego adaptera (RT-BGA64-01 lub RT-BGA64-02)
Budowa taka umożliwia stosowanie adaptera do różnych układów i tak np.:
RT-BGA64-01 1.0mm z ramką 11*13mm używamy m.in do S29GL512 S29GL256 S29GL128 S29GL064 S29GL032
RT-BGA64-02 1.0mm z ramką 10*13mm używamy m.in do 28F640, 28F128 M28W320
RT-BGA64-02 1.0mm z ramką 10*15mm używamy m.in do 28F256

- Wyprowadzenia: BGA 64 -pin (EBGA64)  --> PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H
- Raster (odległość między wyprowadzeniami układu) - 1,0mm
- Wymiary układów: 11x13mm, 10x13mm i 10x15mm
- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.


Adapter może być stosowany jedynie do programatorów  iFix RT-809H

Oznaczenie iFix: RT-BGA64-01 i RT-BGA64-02
